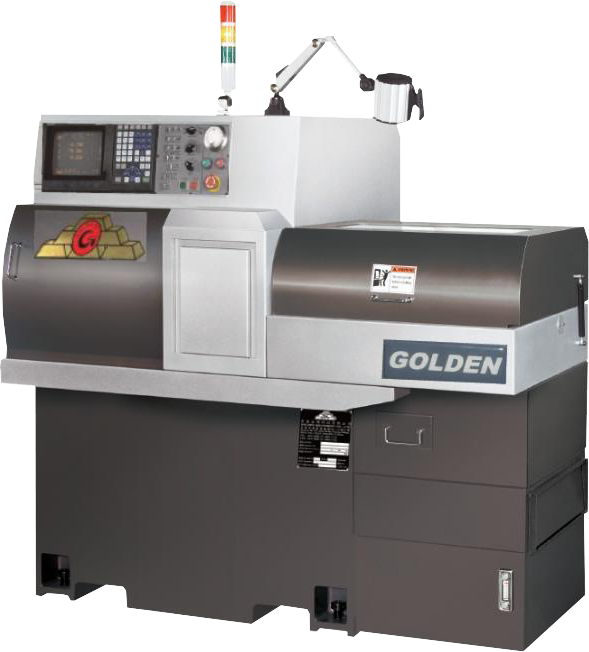

Автоматы продольного точения POLY GIM серии 25S2II/32S2II/42S2II
|
Модель |
Golden 25S2II
|
Golden 32S2II Golden 32S2II |
Golden 42S2II Golden 42S2II |
|
|
Макс. диаметр обработки, мм |
26 |
35 |
42 |
|
|
Макс. длина обработки, мм |
268 |
240 |
||
|
Макс. диам. сверления на шпинделях |
20 |
26 |
||
|
Макс. осевая резьба на шпинделях |
М16 |
|||
|
Кол-во токарных инструментов |
6 |
6 / 7 |
5 / 6 |
|
|
Размер токарных державок, мм |
□16х16х120 |
|||
|
Кол-во осевых инструментов на корпусе противошпинделя |
2 |
2 / 3 |
2 |
|
|
Размер осевых инструментов |
13мм(ER20) |
|||
|
Количество радиальных приводных |
6 |
|||
|
Размер радиальных приводных |
13мм(ER20) |
|||
|
Частота вращ. радиальных приводных инструм., об/мин |
200-5000 |
|||
|
Количество приводных инструментов на поворотной колонне |
3 / опция 8 для 32 и 42 моделей Поворот задаётся автоматически по программе |
|||
|
Размер прив. на поворотной колонне |
13мм(ER20) |
|||
|
Частота вращ. приводных инструм. на поворотной колонне, об/мин. |
100-3000 / 100-5000 для опции на 8 позиций |
|||
|
Кол-во осевых прив. инструментов на корпусе противошпинделя (опция) |
2 |
|||
|
Размер осевых прив. инструментов на корпусе противошпинделя (опция) |
13мм(ER20) |
|||
|
Частота вращения прив. на корпусе проивошпинделя, об/мин. (опция) |
200-6000 |
|||
|
Кол-во осевых приводных инструм. для противошпинделя (опция) |
3 |
|||
|
Размер осевых приводных инструм. для противошппинделя (опция) |
13мм(ER20) |
|||
|
Частота вращ. осевых приводных инструм. для противошппинделя |
100-3000 |
|||
|
Кол-во осевых стационарных для противошп. слева от главного |
4 |
|||
|
Размер осевых стационарных для противошп. слева от главного |
13мм(ER20) |
|||
|
Диаметр отверстия в шпинделе, мм |
26 |
38 |
42 |
|
|
Диаметр отверстия в противошп. |
25 |
33 |
42 |
|
|
Частота вращ. шпинделя,об/мин |
200-8000 |
200-8000 200-7000 |
200-6000 200-5000 |
|
|
Частота вращ.противошпинделя |
200-6000 |
200-6000 |
200-5000 |
|
|
Индексация противошпинделя |
только 5° |
|||
|
Скорость холостых ходов,м/мин |
30 |
|||
|
Мощность двиг. шпинделя, кВт |
5,5 |
5,5 |
5,5 / 7,5 |
|
|
Мощность противошпинделя, кВт |
2,2 |
2,2 / 7,0 |
2,2 / 7,0 |
|
|
Мощность двигателей осей X1,X2,B |
1,0 |
1,0 и для Y2 |
1,0 и для Y2 |
|
|
Мощность двигателей осей Z1,Y1,Z2 |
0,5 |
|||
|
Мощность двиг. радиальных приводных и на поворотной колонне |
1,5 / поворотная колонна 0,4 / 1,5 |
|||
|
Мощность двиг. осевых приводных |
1,5 |
|||
|
Мощность двигателя осевых инструментов для противошпинделя |
0,75 |
0,75 и 1,0 для оси Y2 |
0,75 и 1,0 для оси Y2 |
|
|
Габариты, мм |
2480/1280/1780 2190 х 1530 х 1800 |
|||
|
Масса, кг |
4000 |
4000/4240 |
4090/4240 |
|
