Автомат продольного точения JIANKE серия M
|
Модель |
МА 20 3-II |
МА 25 3-II |
МА 12 5-II |
МА 20 5-II |
|

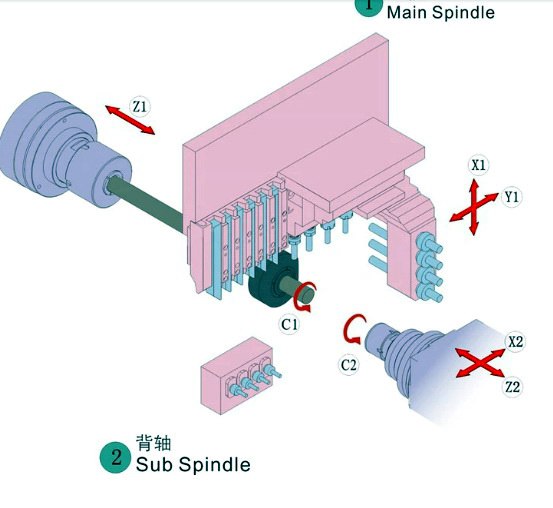

Количество осей (линейные + круговые) |
3 + 1 |
3 + 1 |
5 + 2 |
5 + 2 |
|
Шпиндель |
Z1 / C1 |
Z1 / C1 |
Z1 / C1 |
Z1 / C1 |
|
Противошпиндель |
- |
- |
Z2 / X2 / C2 |
Z2 / X2 / C2 |
|
Ннструментальный блок 1 |
X1 / Y1 |
X1 / Y1 |
X1 / Y1 |
X1 / Y1 |
|
Ннструментальный блок 2 |
- |
- |
неподвижный |
неподвижный |
|
Минимальное программируемое значение, мм |
0,001 |
0,001 |
0,001 |
0,001 |
|
Скорость быстрой подачи, м/мин |
32 (X1 - 24) |
32 (X1 - 24) |
32 (X1 - 24) |
32 (X1 - 24) |
|
Максимальный диаметр обработки, мм |
20 |
25 |
12 |
20 |
|
Максимальная длина обработки с направляющей втулкой, мм |
195 |
195 |
135 |
195 |
|
Максимальная длина обработки без направляющей втулки, мм |
1 : 2,5D |
1 : 2,5D |
1 : 2,5D |
1 : 2,5D |
|
Максимальный диаметр осевого сверления для шпинделя, мм |
10 |
10 |
8 |
10 |
|
Максимальный диаметр нарезания резьбы метчиком для шпинделя, мм |
М8 |
М8 |
М6 |
М8 |
|
Максимальный диаметр сверления для противошпинделя, мм |
- |
- |
5 |
8 |
|
Максимальный диаметр нарезания резьбы метчиком для противошпинделя, мм |
- |
- |
М4 |
М6 |
|
Максимальный диаметр сверления приводным инструментом, мм |
8 |
8 |
5 |
8 |
|
Максимальный диаметр нарезания резьбы метчиком приводным инструментом, мм |
М6 |
М6 |
М4 |
М6 |
|
Максимальный диаметр сверления приводным инструментом для противошпинделя, мм |
- |
- |
5 |
8 |
|
Максимальный диаметр нарезания резьбы метчиком приводным инструментом для противошпинделя, мм |
- |
- |
М4 |
М6 |
|
Токарный инструмент для шпинделя, количество/размер, мм |
1 / 16X16 + 5 / 12X12 |
1 / 16X16 + 5 / 12X12 |
6 / 10X10 |
1 / 16X16 + 5 / 12X12 |
|
Приводной инструмент для шпинделя, количество/размер, мм |
2 / ЕR11 + 2 / ЕR16 |
2 / ЕR11 + 2 / ЕR16 |
2 / ЕR11 + 2 / ЕR16 |
2 / ЕR11 + 2 / ЕR16 |
|
Осевой инструмент для шпинделя, количество/размер, мм |
4 / ER11/ER16 |
4 / ER11/ER16 |
4 / ER11/ER16 |
4 / ER11/ER16 |
|
Торцевой инструмент для противошпинделя, количество/размер, мм |
4 / ER11/ER16 |
4 / ER11/ER16 |
4 / ER11/ER16 |
4 / ER11/ER16 |
|
Скорость вращения приводной головки ER16, об/мин |
6000 |
6000 |
6000 |
6000 |
|
Скорость вращения приводной головки ER11, об/мин |
10000 |
10000 |
10000 |
10000 |
|
Тип шпинделя/противошпинделя |
Встроенный электрический шпиндель с масляным охлаждением |
|||
|
Скорость вращения шпинделя, об/мин |
10000 |
10000 |
10000 |
10000 |
|
Скорость вращения противошпинделя, об/мин |
- |
- |
10000 |
10000 |
|
Индексация шпинделя / противошпинделя |
0,001° / - |
0,001° / - |
0,001° / 0,001° |
0,001° / 0,001° |
|
Мощность шпинделя, кВт |
2,5 / 3,7 |
2,5 / 3,7 |
2,5 / 3,7 |
2,5 / 3,7 |
|
Мощность противошпинделя, кВт |
- |
- |
2,5 / 3,7 |
2,5 / 3,7 |
|
Мощность двигателя приводной головки, кВт |
0,75 |
0,75 |
0,75 |
0,75 |
|
Габариты, мм |
1650 х 1400 х 1763 |
1650 х 1400 х 1763 |
1990 х 1380 х 1678 |
2418 х 1414 х 1655 |
|
Вес, кг |
1980 |
1980 |
1900 |
3050 |
|
Система ЧПУ |
Syntec, Fanuc, Mitsubishi |
|||
|
Модель |
МА 25 5-II |
МА 20 5B |
МА 25 5B |
МА 20 6S |
|

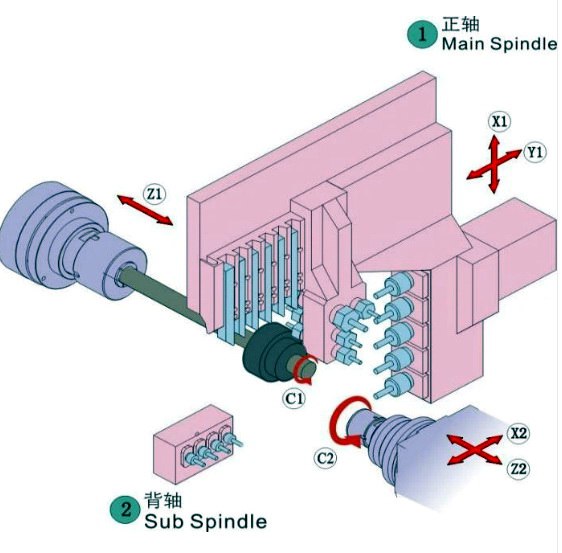

Количество осей (линейные + круговые) |
5 + 2 |
5 + 2 |
5 + 3 |
6 + 2 |
|
Шпиндель |
Z1 / C1 |
Z1 / C1 |
Z1 / C1 |
Z1 / C1 |
|
Противошпиндель |
Z2 / X2 / C2 |
Z2 / X2 / C2 |
Z2 / X2 / C2 |
Z2 / X2 / C2 |
|
Ннструментальный блок 1 |
X1 / Y1 |
X1 / Y1 |
X1 / Y1 |
X1 / Y1 |
|
Ннструментальный блок 2 |
неподвижный |
неподвижный |
неподвижный |
Y2 |
|

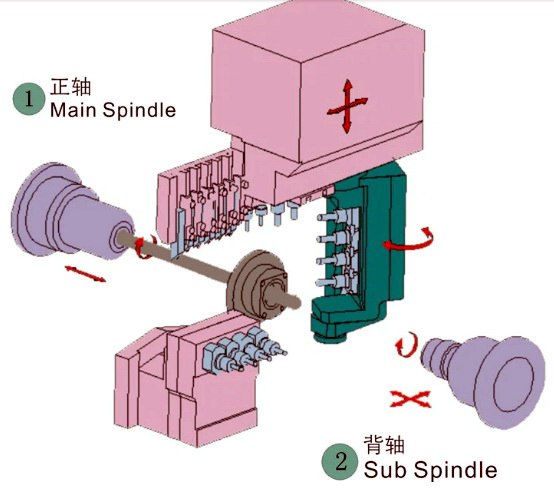

Ннструментальный блок 3 |
- |
В1 |
В1 |
- |
|
Минимальное программируемое значение, мм |
0,001 |
0,001 |
0,001 |
0,001 |
|
Скорость быстрой подачи, м/мин |
32 (X1 - 24) |
32 (X1 - 24) |
32 (X1 - 24) |
32 (X1, Y2 - 24) |
|
Максимальный диаметр обработки, мм |
25 |
20 |
25 |
20 |
|
Максимальная длина обработки с направляющей втулкой, мм |
195 |
195 |
195 |
195 |
|
Максимальная длина обработки без направляющей втулки, мм |
1 : 2,5D |
1 : 2,5D |
1 : 2,5D |
1 : 2,5D |
|
Максимальный диаметр осевого сверления для шпинделя, мм |
10 |
10 |
10 |
10 |
|
Максимальный диаметр нарезания резьбы метчиком для шпинделя, мм |
М8 |
М8 |
М8 |
М8 |
|
Максимальный диаметр сверления для противошпинделя, мм |
8 |
8 |
8 |
8 |
|
Максимальный диаметр нарезания резьбы метчиком для противошпинделя, мм |
М6 |
М6 |
М6 |
М6 |
|
Максимальный диаметр сверления приводным инструментом, мм |
8 |
8 |
5 |
8 |
|
Максимальный диаметр нарезания резьбы метчиком приводным инструментом, мм |
М6 |
М6 |
М6 |
М6 |
|
Максимальный диаметр сверления приводным инструментом для противошпинделя, мм |
8 |
8 |
8 |
8 |
|
Максимальный диаметр нарезания резьбы метчиком приводным инструментом для противошпинделя, мм |
М6 |
М6 |
М6 |
М6 |
|
Токарный инструмент для шпинделя, количество/размер, мм |
1 / 16X16 + 5 / 12X12 |
1 / 16X16 + 5 / 12X12 |
1 / 16X16 + 5 / 12X12 |
1 / 16X16 + 5 / 12X12 |
|
Приводной инструмент для шпинделя, количество/размер, мм |
2 / ЕR11 + 2 / ЕR16 |
2 / ЕR11 + 2 / ЕR16 |
2 / ЕR11 + 2 / ЕR16 |
2 / ЕR11 + 2 / ЕR16 |
|
Осевой инструмент для шпинделя, количество/размер, мм |
4 / ER11/ER16 |
4 ER16 |
4 ER16 |
4 / ER11/ER16 |
|
Торцевой инструмент для противошпинделя, количество/размер, мм |
4 / ER11/ER16 |
4 / ER11/ER16 |
4 / ER11/ER16 |
4 / ER11/ER16 |
|

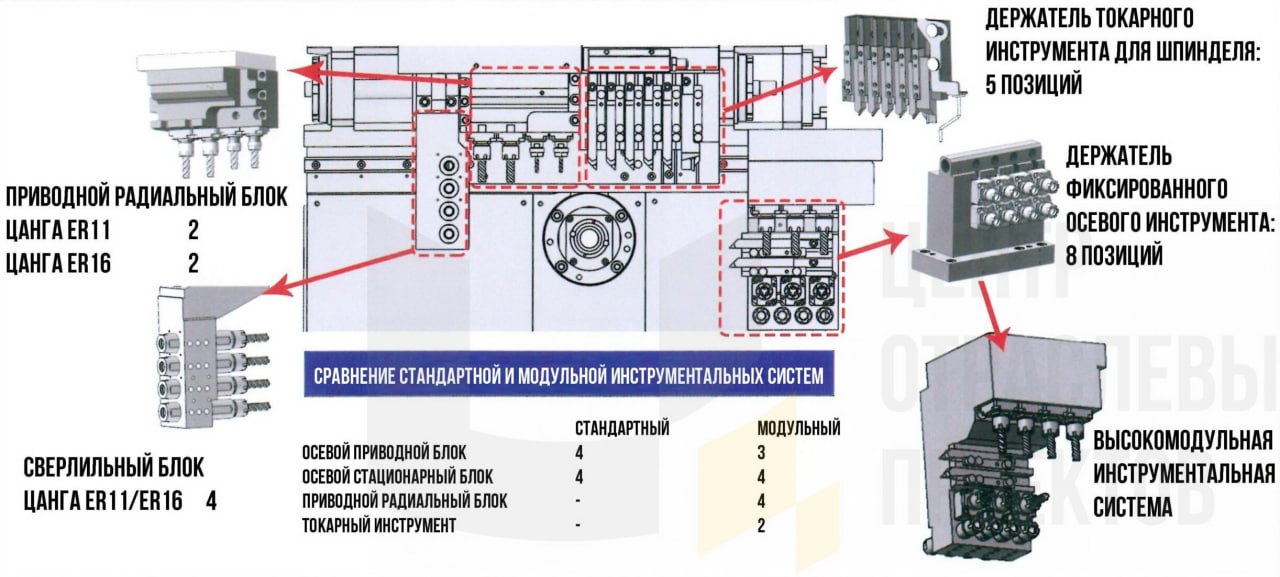

Торцевая приводная головка для противошпинделя, количество/размер, мм |
- |
- |
- |
3 / ER11/ER16 |
|
Радиальная приводная головка для противошпинделя, количество/размер, мм |
- |
- |
- |
4 / ER11/ER16 |
|
Токарный инструмент для противошпинделя, количество/размер, мм |
- |
- |
- |
2 / 12X12 |
|
Скорость вращения приводной головки ER16, об/мин |
6000 |
6000 |
6000 |
6000 |
|
Скорость вращения приводной головки ER11, об/мин |
10000 |
10000 |
10000 |
10000 |
|
Скорость вращения радиальной приводной головки для противошпинделя, об/мин |
- |
- |
- |
6000 |
|
Скорость вращения торцевой приводной головки для противошпинделя, об/мин |
- |
- |
- |
6500 |
|
Тип шпинделя/противошпинделя |
Встроенный электрический шпиндель с масляным охлаждением |
|||
|
Скорость вращения шпинделя, об/мин |
10000 |
10000 |
10000 |
10000 |
|
Скорость вращения противошпинделя, об/мин |
10000 |
10000 |
10000 |
10000 |
|
Индексация шпинделя / противошпинделя |
0,001° / 0,001° |
0,001° / 0,001° |
0,001° / 0,001° |
0,001° / 0,001° |
|
Мощность шпинделя, кВт |
2,5 / 3,7 |
2,5 / 3,7 |
2,5 / 3,7 |
2,5 / 3,7 |
|
Мощность противошпинделя, кВт |
2,5 / 3,7 |
2,5 / 3,7 |
2,5 / 3,7 |
2,5 / 3,7 |
|
Мощность двигателя приводной головки, кВт |
0,75 |
0,75 |
0,75 |
0,75 |
|
Габариты, мм |
2418 х 1414 х 1655 |
2418 х 1414 х 1655 |
2418 х 1414 х 1655 |
2678 х 1525 х 1800 |
|
Вес, кг |
3050 |
3050 |
3050 |
3050 |
|
Система ЧПУ |
Syntec, Fanuc, Mitsubishi |
|||
|
Модель |
МА 25 6S |
MR32-5II |
MR32-6II |
|
Количество осей (линейные + круговые) |
6 + 2 |
5 + 2 |
6 + 3 |
|
Шпиндель |
Z1 / C1 |
Z1 / C1 |
Z1 / C1 |
|
Противошпиндель |
Z2 / X2 / C2 |
Z2 / X2 / C2 |
Z2 / X2 / C2 |
|
Ннструментальный блок 1 |
X1 / Y1 |
X1 / Y1 |
X1 / Y1 |
|
Ннструментальный блок 2 |
Y2 |
неподвижный |
Y2 |
|
Минимальное программируемое значение, мм |
0,001 |
0,001 |
0,001 |
|
Скорость быстрой подачи, м/мин |
32 (X1, Y2 - 24) |
24 |
24 |
|
Максимальный диаметр обработки, мм |
25 |
32 |
32 |
|
Максимальная длина обработки с направляющей втулкой, мм |
195 |
250 |
260 |
|
Максимальная длина обработки без направляющей втулки, мм |
1 : 2,5D |
1 : 2,5D |
1 : 2,5D |
|
Максимальный диаметр осевого сверления для шпинделя, мм |
10 |
13 |
13 |
|
Максимальный диаметр нарезания резьбы метчиком для шпинделя, мм |
М8 |
М10 |
М12 |
|
Максимальный диаметр сверления для противошпинделя, мм |
8 |
8 |
10 |
|
Максимальный диаметр нарезания резьбы метчиком для противошпинделя, мм |
М6 |
М8 |
М8 |
|
Максимальный диаметр сверления приводным инструментом, мм |
8 |
8 |
5 |
|
Максимальный диаметр нарезания резьбы метчиком приводным инструментом, мм |
М6 |
М6 |
М6 |
|
Максимальный диаметр сверления приводным инструментом для противошпинделя, мм |
8 |
8 |
10 |
|
Максимальный диаметр нарезания резьбы метчиком приводным инструментом для противошпинделя, мм |
М6 |
М6 |
М8 |
|
Токарный инструмент для шпинделя, количество/размер, мм |
1 / 16X16 + 5 / 12X12 |
1 / 16X16 + 5 / 12X12 |
6 / 16X16 |
|
Приводной головка для шпинделя, количество/размер, мм |
2 / ЕR11 + 2 / ЕR16 |
2 / ЕR16 + 3 / multi |
5 / ЕR16 |
|
Осевой инструмент для шпинделя, количество/размер, мм |
4 / ER11/ER16 |
3 / ЕR16 + 1 / ER20 |
3 / ЕR16 + 1 / ER20 |
|
Торцевой инструмент для противошпинделя, количество/размер, мм |
4 / ER11/ER16 |
4 / ER16 |
8 / ER16 |
|
Торцевая приводная головка для противошпинделя, количество/размер, мм |
3 / ER11/ER16 |
3 / ER11/ER16 |
8 / ER16 (опция) |
|
Радиальная приводная головка для противошпинделя, количество/размер, мм |
4 / ER11/ER16 |
- |
- |
|
Токарный инструмент для противошпинделя, количество/размер, мм |
2 / 12X12 |
1 (опция) |
2 (опция) |
|
Скорость вращения приводной головки ER16, об/мин |
6000 |
6000 |
6000 |
|
Скорость вращения приводной головки ER11, об/мин |
10000 |
10000 |
10000 |
|
Скорость вращения радиальной приводной головки для противошпинделя, об/мин |
6000 |
- |
- |
|
Скорость вращения торцевой приводной головки для противошпинделя, об/мин |
6500 |
- |
- |
|
Тип шпинделя/противошпинделя |
Встроенный электрический шпиндель с масляным охлаждением |
||
|
Скорость вращения шпинделя, об/мин |
10000 |
6000 |
8000 |
|
Скорость вращения противошпинделя, об/мин |
10000 |
6000 |
8000 |
|
Индексация шпинделя / противошпинделя |
0,001° / 0,001° |
0,001° / 0,001° |
0,001° / 0,001° |
|
Мощность шпинделя, кВт |
2,5 / 3,7 |
2,5 / 3,7 |
3,5 / 6,0 |
|
Мощность противошпинделя, кВт |
2,5 / 3,7 |
2,5 / 3,7 |
3,5 / 6,0 |
|
Мощность двигателя приводной головки, кВт |
0,75 |
1,1 |
1,7 |
|
Габариты, мм |
2678 х 1525 х 1800 |
2470 х 1600 х 2000 |
2470 х 1600 х 2000 |
|
Вес, кг |
3050 |
3880 |
3880 |
|
Система ЧПУ |
Syntec, Fanuc, Mitsubishi |
||
