Автомат продольного точения JIANKE серия Z
|
Модель |
ZR20-3Ⅱ |
ZR20-5Ⅱ |
|

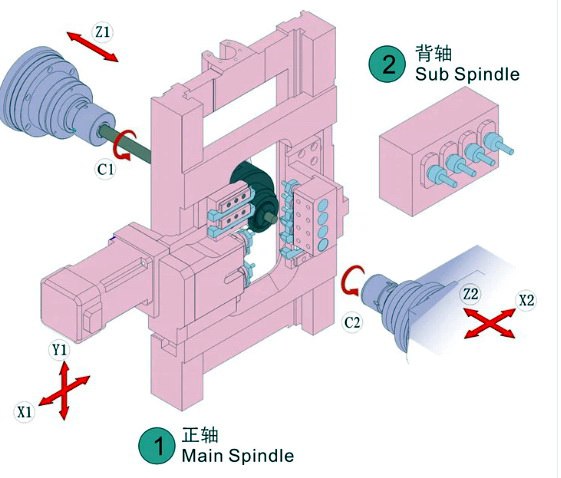

Количество осей (линейные + круговые) |
3 + 1 |
5 + 1 |
|
Шпиндель |
Z1 / C1 |
Z1 / C1 |
|
Противошпиндель |
- |
Z2 / X2 / C2 |
|
Ннструментальный блок 1 |
X1 / Y1 |
X1 / Y1 |
|
Ннструментальный блок 2 |
- |
неподвижный |
|
Минимальное программируемое значение, мм |
0,001 |
0,001 |
|
Скорость быстрой подачи, м/мин |
24 |
24 |
|
Максимальный диаметр обработки, мм |
20 |
20 |
|
Максимальная длина обработки с направляющей втулкой, мм |
90 |
90 |
|
Максимальная длина обработки без направляющей втулки, мм |
1 : 2,5D (диаметр : длина) |
1 : 2,5D (диаметр : длина) |
|
Максимальный диаметр сверления для шпинделя, мм |
10 |
10 |
|
Максимальный диаметр нарезания резьбы для шпинделя, мм |
М8 |
М8 |
|
Максимальная глубина сверления для шпинделя, мм |
40 |
40 |
|
Максимальный диаметр сверления приводной головки для шпинделя, мм |
8 |
8 |
|
Максимальный диаметр нарезания резьбы приводной головкой для шпинделя, мм |
М6 |
М6 |
|
Максимальный диаметр обработки в противошпинделе, мм |
- |
20 |
|
Максимальная длина обработки в противошпинделе, мм |
- |
265 |
|
Максимальная глубина сверления для противошпинделя, мм |
- |
80 |
|
Максимальный диаметр сверления для противошпинделя, мм |
- |
8 |
|
Максимальный диаметр нарезания резьбы для противошпинделя, мм |
- |
М6 |
|
Максимальный диаметр сверления приводной головки для противошпинделя, мм |
- |
8 |
|
Максимальный диаметр нарезания резьбы приводной головкой для противошпинделя, мм |
- |
М6 |
|

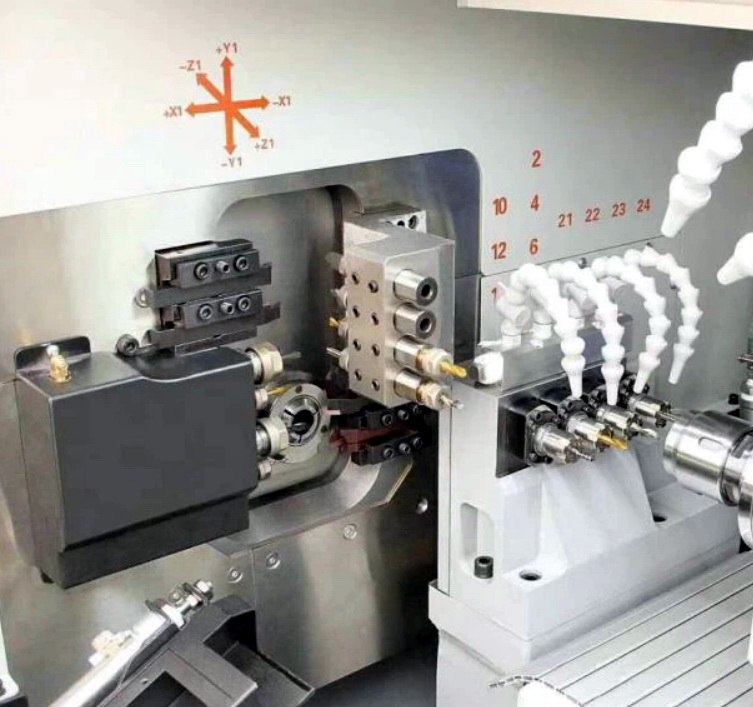

Инструментальный блок |
Двухрядный, двухсторонний |
Двухрядный, двухсторонний |
|
Токарный инструмент для шпинделя, количество/размер, мм |
5/12X12 мм |
5/12X12 мм |
|
Приводная головка для шпинделя, количество/размер, мм |
2/ЕR11+2/ЕR16 |
2/ЕR11+2/ЕR16 |
|
Торцевой инструмент для шпинделя, количество/размер, мм |
4/ER11/ER16 |
4/ER11/ER16 |
|
Торцевой инструмент для противошпинделя, количество/размер, мм |
- |
4/ER11/ER16 |
|
Тип шпинделя/противошпинделя |
Встроенный электрический шпиндель с масляным охлаждением |
|
|
Скорость вращения шпинделя, об/мин |
10000 |
10000 |
|
Скорость вращения противошпинделя, об/мин |
- |
10000 |
|
Индексация шпинделя / противошпинделя |
0,001° |
0,001° / 0,001° |
|
Диаметр отверстия шпинделя, мм |
22 |
22 |
|
Диаметр отверстия противошпинделя, мм |
- |
22 |
|
Мощность шпинделя / противошпинделя, кВт |
3,7 |
2,2/3,5 |
|
Мощность двигателя приводной головки, кВт |
0,75 |
0,75 |
|
Скорость вращения приводной головки, об/мин |
6000 |
6000 |
|
Габариты, мм |
1650 х 1400 х 1700 |
2167 х 1414 х 1765 |
|
Вес, кг |
1785 |
2540 |
|
Система ЧПУ |
Syntec, Fanuc, Mitsubishi |
|
