Обрабатывающий 5-ти координатный центр КЭМЗ КВС модель ПТ-5
ФОТОГРАФИИ

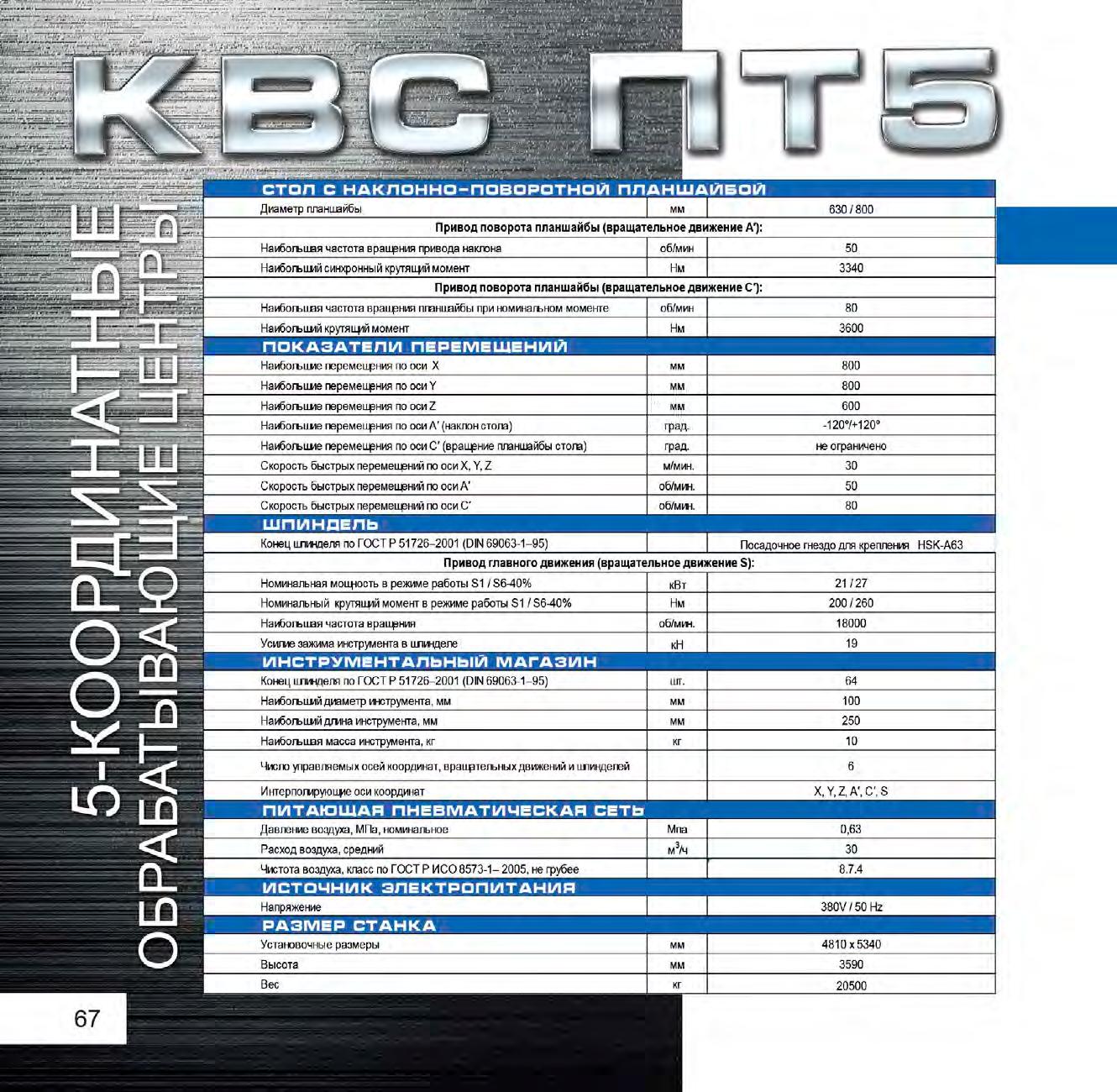

| Модель | ПТ-5 | |

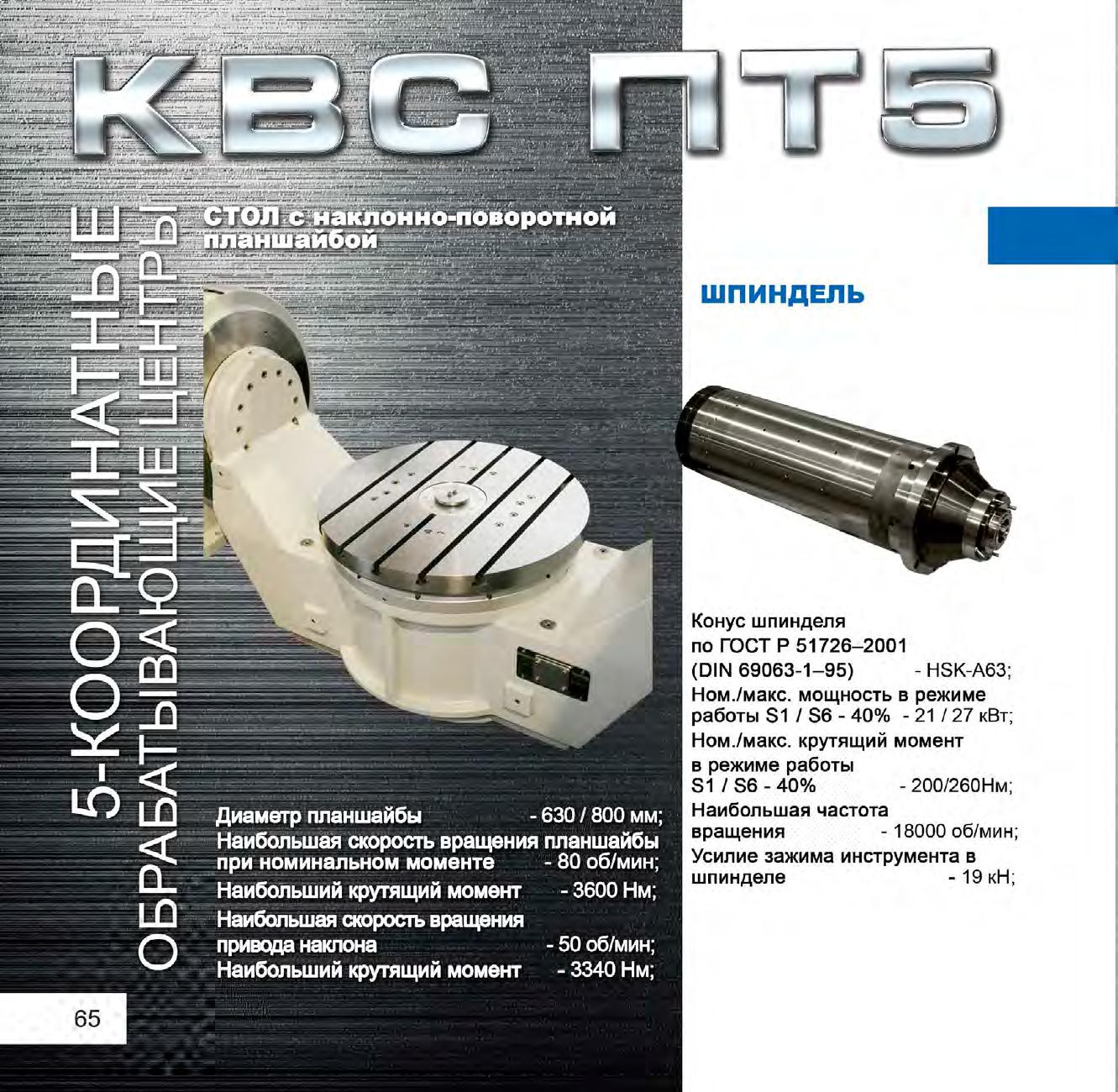

| Диаметр планшайбы | мм | 630 |
| Привод поворота планшайбы (вращательное движение А′): | ||
| Наибольшая частота вращения привода наклона | об/мин | 50 |
| Наибольший синхронный крутящий момент | Нм | 3340 |
| Привод поворота планшайбы (вращательное движение С′): | ||
| Наибольшая частота вращения планшайбы при номинальном моменте | об/мин | 80 |
| Наибольший крутящий момент | Нм | 3600 |
| ПОКАЗАТЕЛИ ПЕРЕМЕЩЕНИЙ | ||
| Наибольшие перемещения по оси X | мм | 800 |
| Наибольшие перемещения по оси Y | мм | 800 |
| Наибольшие перемещения по оси Z | мм | 600 |
| Наибольшие перемещения по оси А′(наклон стола) | град. | -120°/+120° |
| Наибольшие перемещения по оси С′(вращение планшайбы стола) | град. | не ограничено |
| Скорость быстрых перемещений по оси X, Y, Z | м/мин. | 30 |
| Скорость быстрых перемещений по оси А′ | об/мин. | 50 |
| Скорость быстрых перемещений по оси С′ | об/мин. | 80 |
| ШПИНДЕЛЬ | ||
| Конец шпинделя по ГОСТ Р 51726-2001 (DIN 69063-1-95) | Посадочное гнездо для крепления HSK-A63 | |
| Привод главного движения (вращательное движение S): | ||
| Номинальная мощность в режиме работы S1 / S6-40% | кВт | 21 / 27 |
| Номинальный крутящий момент в режиме работы S1 / S6-40% | Нм | 200 / 260 |
| Наибольшая частота вращения | об/мин. | 18000 |
| Усилие зажима инструмента в шпинделе | кН | 19 |

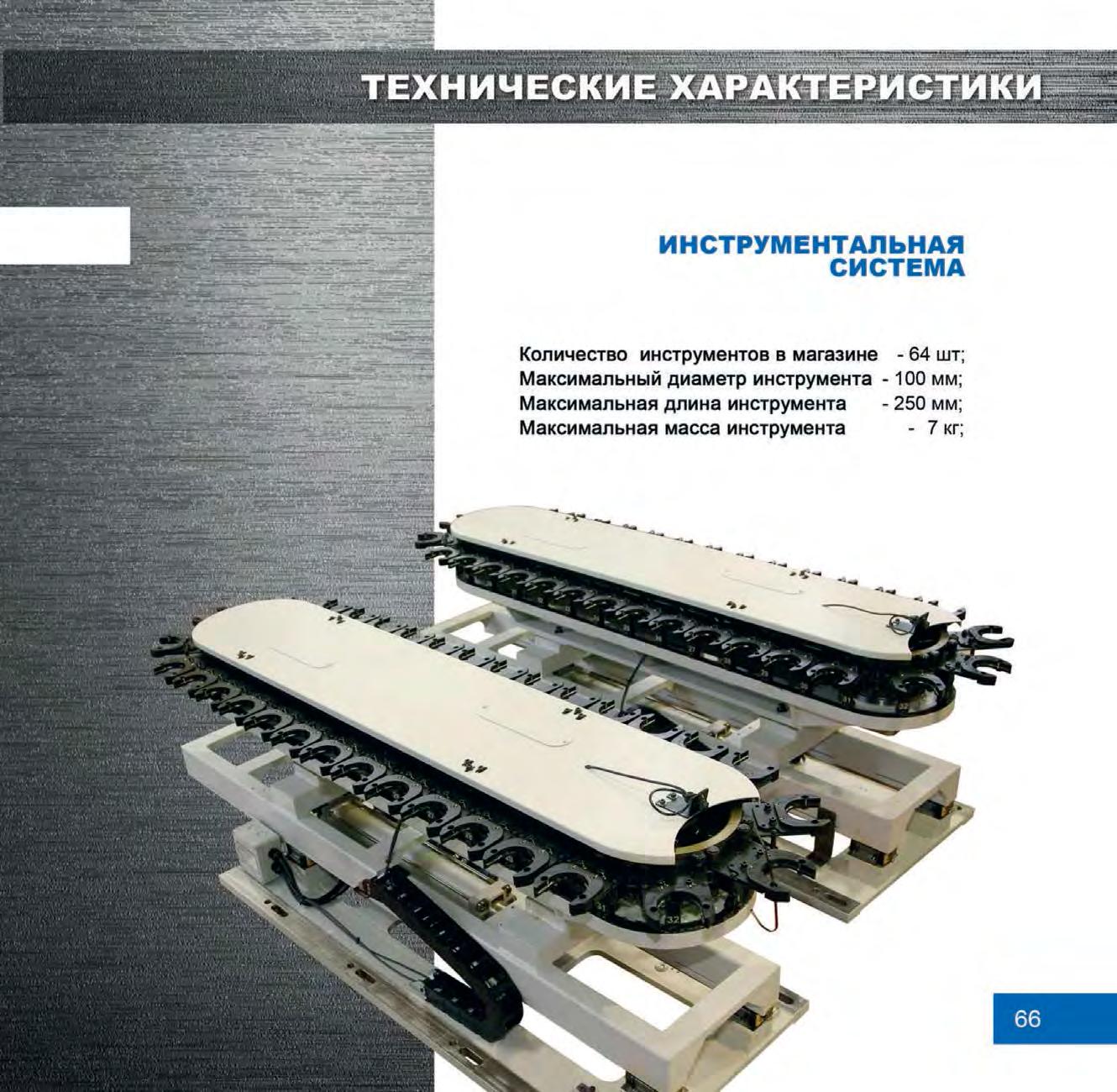

| ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН | ||
| Конец шпинделя по ГОСТ Р 51726-2001 (DIN 69063-1-95) | шт. | 64 |
| Наибольший диаметр инструмента, мм | мм | 100 |
| Наибольший длина инструмента, мм | мм | 250 |
| Наибольшая масса инструмента, кг | кг | 10 |
| Число управляемых осей координат, вращательных движений и шпинделей | 6 | |
| Интерполирующие оси координат | X, Y, Z, А′, С′, S | |
| ПИТАЮЩАЯ ПНЕВМАТИЧЕСКАЯ СЕТЬ | ||
| Давление воздуха, МПа, номинальное | Мпа | 0,63 |
| Расход воздуха, средний | м3/ч | 30 |
| Чистота воздуха, класс по ГОСТ Р ИСО 8573-1- 2005, не грубее | 8.7.4 | |
| ИСТОЧНИК ЭЛЕКТРОПИТАНИЯ | ||
| Напряжение | 380V / 50 Hz | |

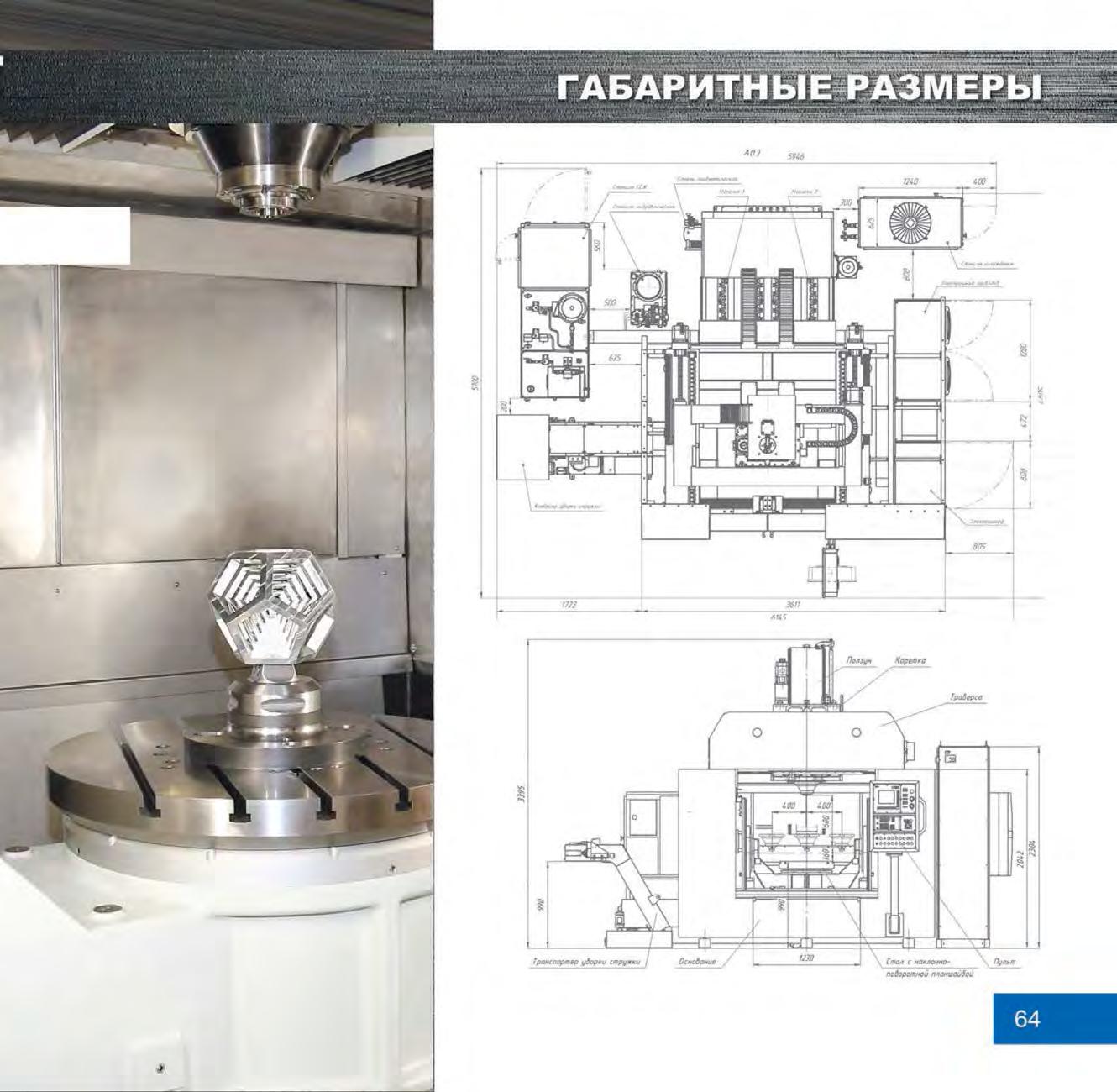

| РАЗМЕР СТАНКА | ||
| Установочные размеры | мм | 4810×5340 |
| Высота | мм | 3590 |
| Вес | кг | 20500 |

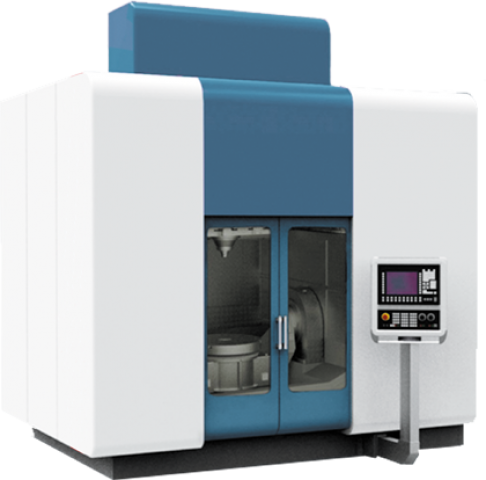

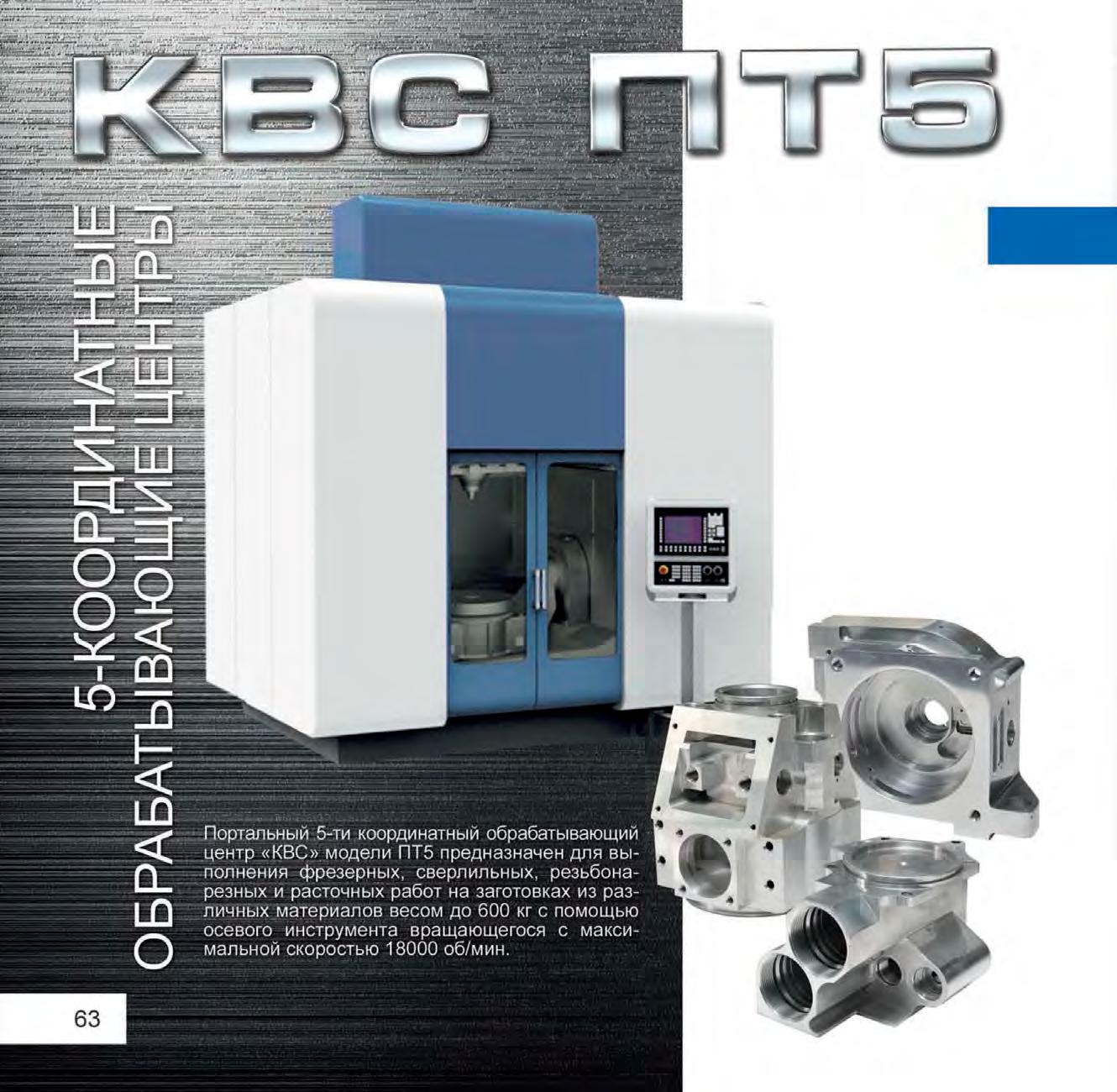

Портальный 5-ти координатный обрабатывающий центр «КВС» модели ПТ5 предназначен для выполнения фрезерных, сверлильных, резьбонарезных и расточных работ на заготовках из различных материалов весом до 600 кг с помощью осевого инструмента вращающегося с максимальной скоростью 18000 об/мин.
