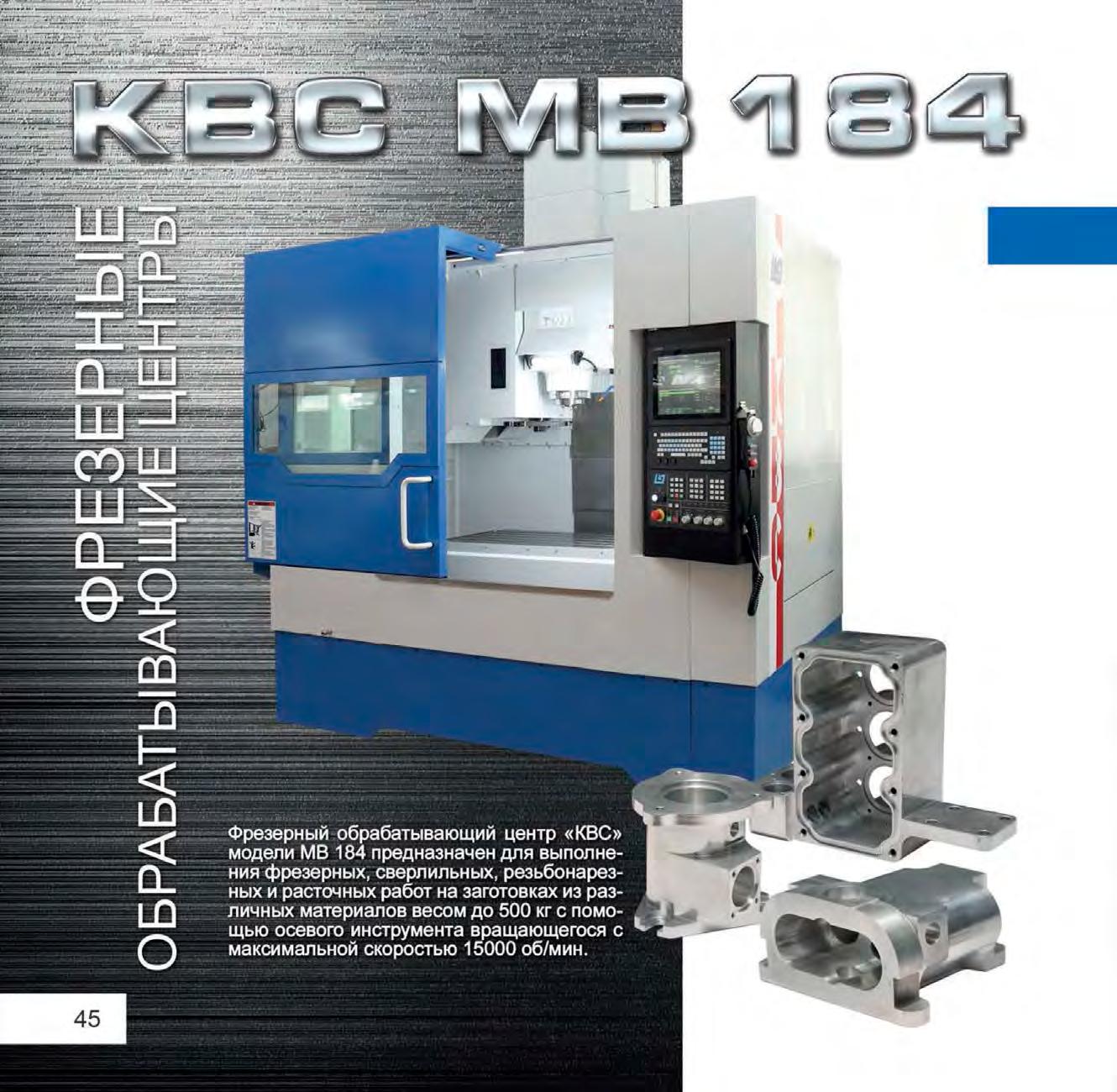

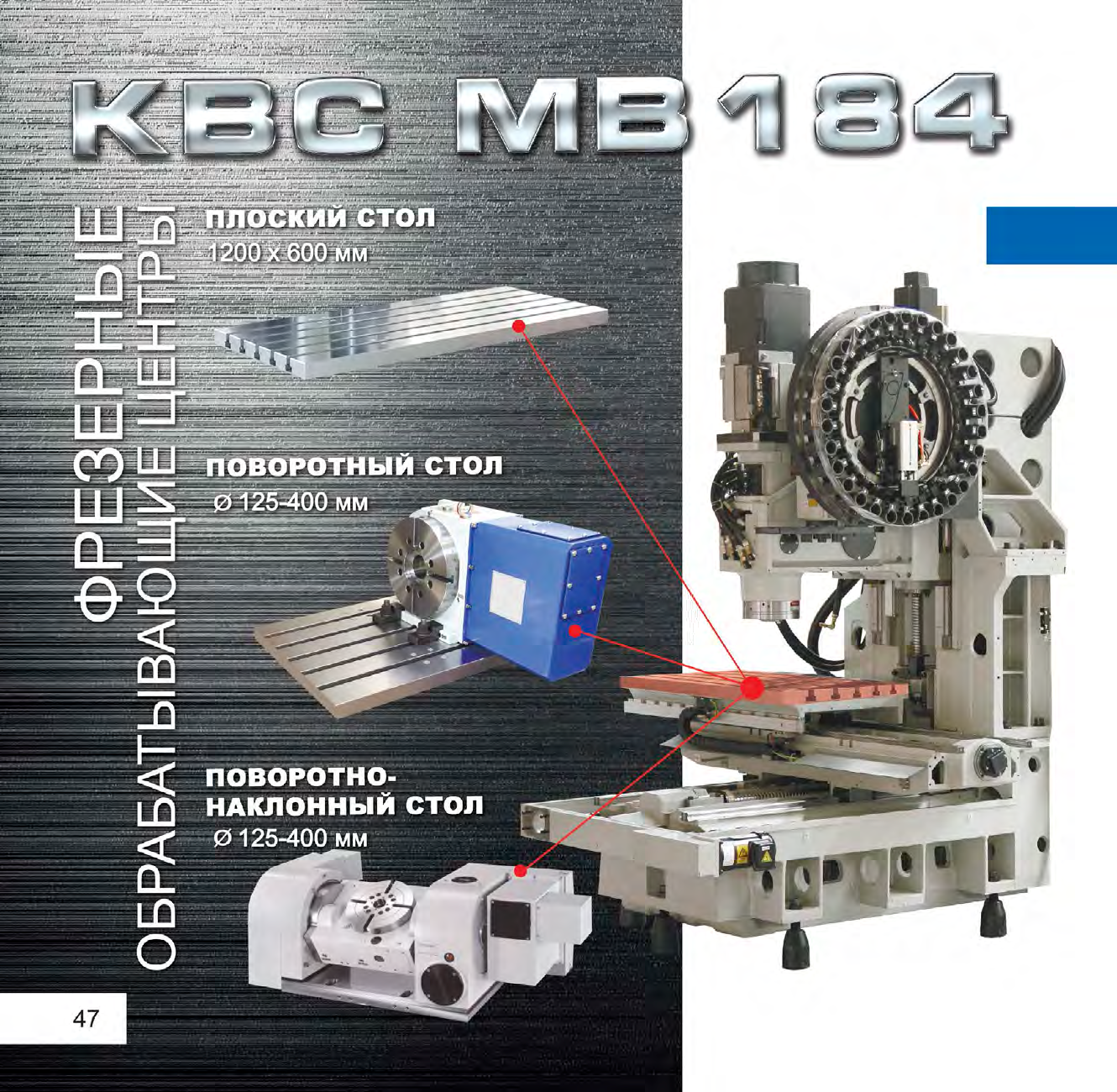

Обрабатывающий 5-ти координатный центр КЭМЗ КВС модель МВ184М5
ФОТОГРАФИИ

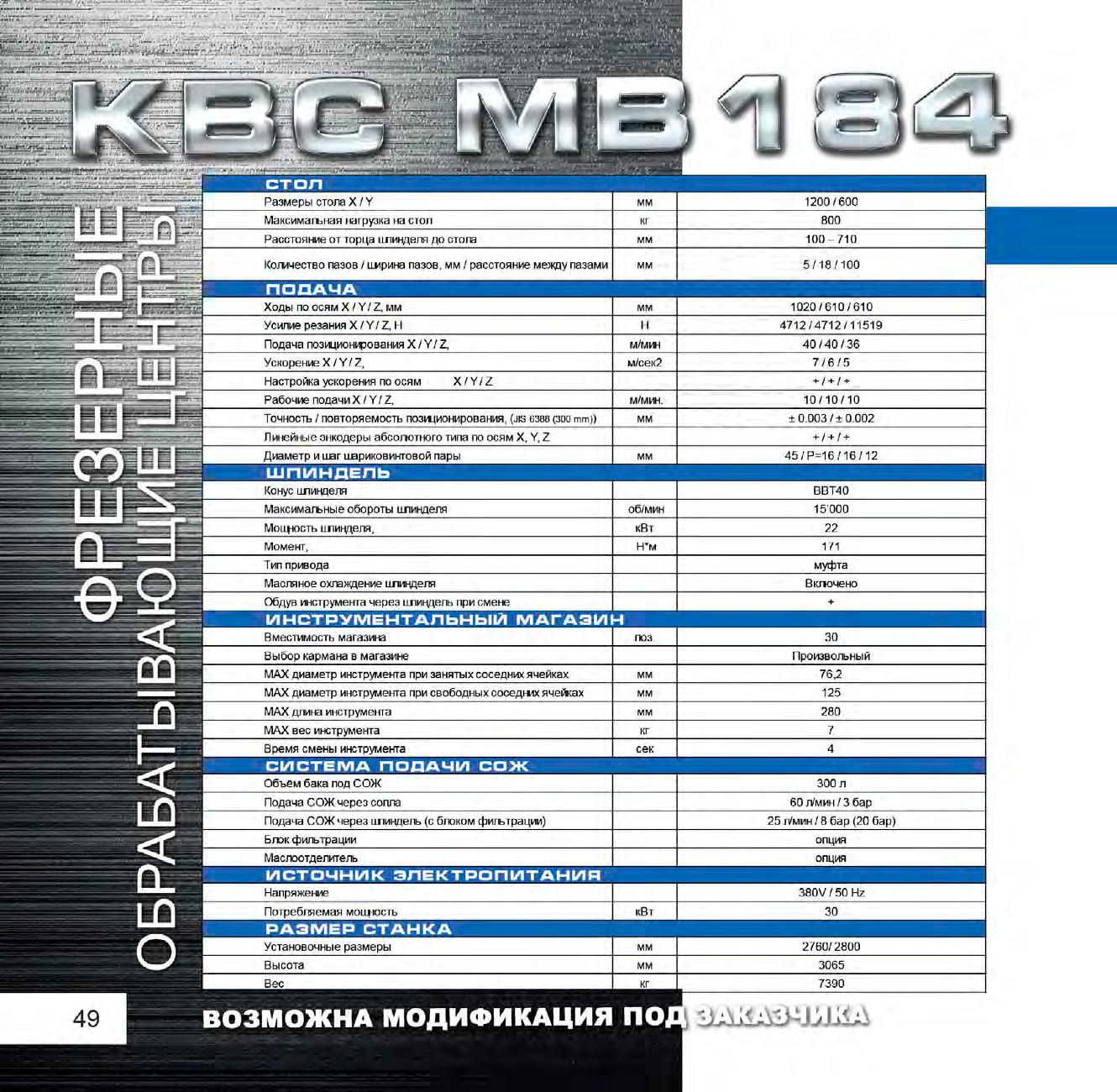

| Модель | МВ184М5 | |
| Размер стола | Ø410 | |
| Перемещение по осям X / Y / Z | мм | 550 / 630 / 610 |
| Ось А | +30;° ~ -120° | |
| Ось С | 360° | |
| Наибольший диаметр обрабатываемого изделия | мм | Ø500 |
| Расстояние от поверхности стола до центра шпинделя | мм | -25- 585 |
| Расстояние от центра шпинделя до стола с наклоном 90° | °C | -25- 585 |
| Макс. размер обрабатываемой заготовки | мм | Ø500×300 |
| Макс. Вес заготовки | кг | 200 |
| Подача позиционирования X / Y / Z | м/мин | 40 / 40 / 36 |
| Количество пазов / ширина пазов | мм | 8 / 14Н8 |
| ТОЧНОСТЬ | ||
| Точность / повторяемость позиционирования, мм (JIS 6388 (300 mm)) | мм | ± 0.003 / ± 0.002 |

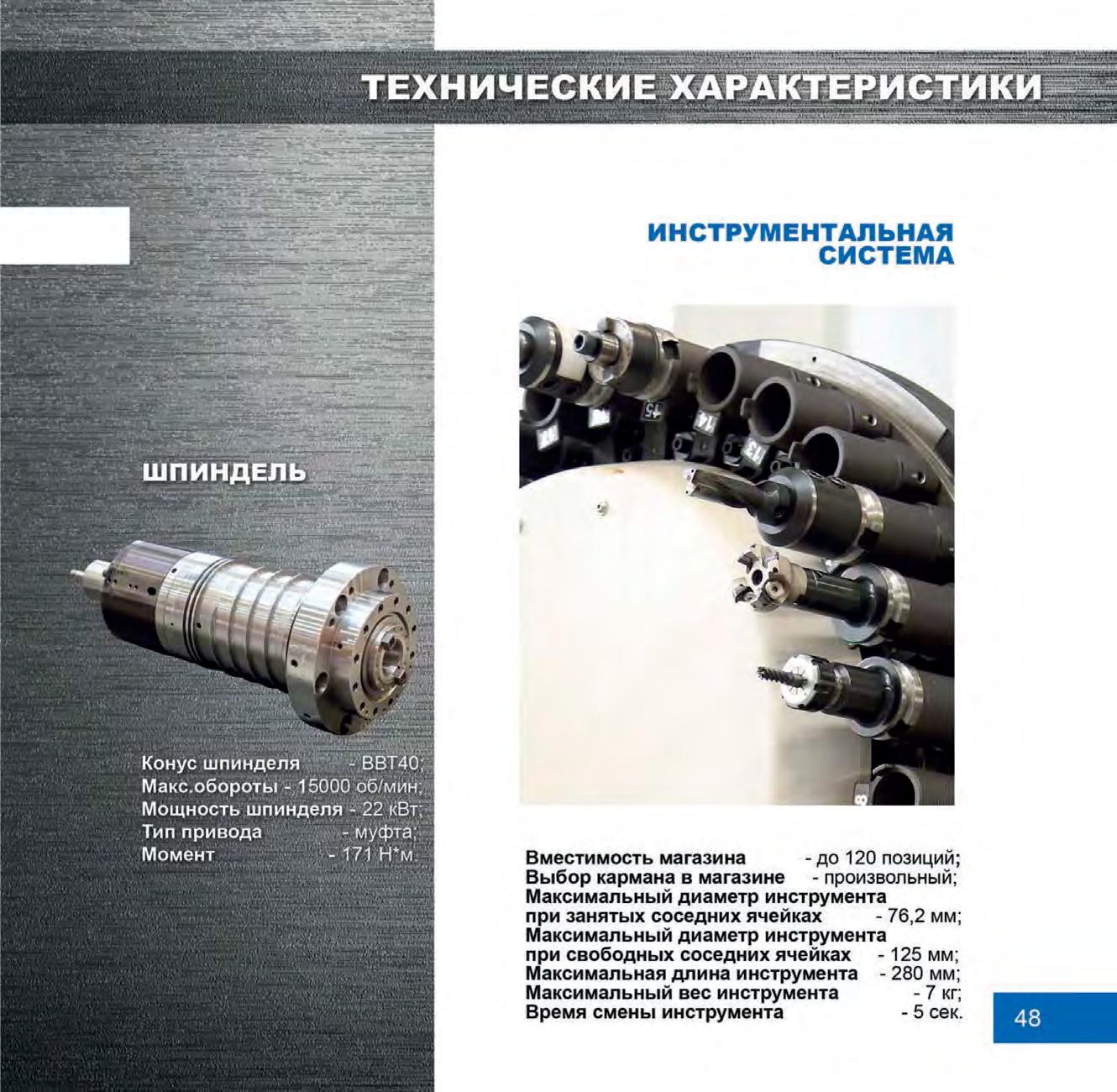

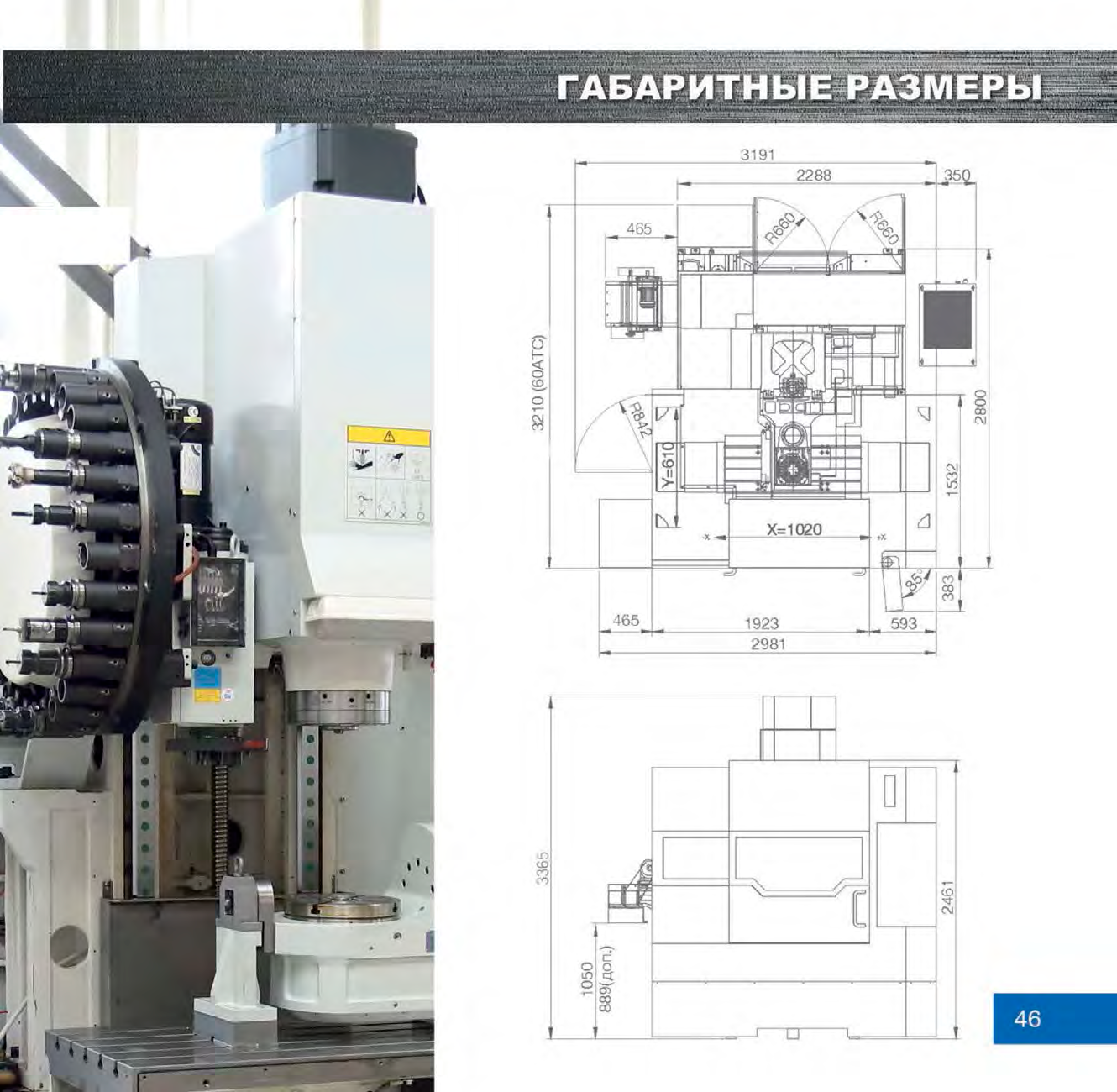

| ШПИНДЕЛЬ | ||
| Конус шпинделя | BBT40 | |
| Максимальные обороты шпинделя | об/мин | 15’000 |
| Мощность шпинделя | кВт | 22 |
| Момент | Н*м | 171 |
| Тип привода | Муфта | |
| Масляное охлаждение шпинделя | Включено | |
| Обдув инструмента через шпиндель при смене | + | |
| ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН | ||
| Вместимость магазина | поз. | 30 |
| Выбор кармана в магазине | Произвольный | |
| MAX диаметр инструмента при занятых соседних ячейках | мм | 76,2 |
| MAX диаметр инструмента при свободных соседних ячейках | мм | 125 |
| MAX длина инструмента | мм | 280 |
| MAX вес инструмента | кг | 7 |
| Время смены инструмента | сек. | 4 |
| СИСТЕМА ПОДАЧИ СОЖ | ||
| Объём бака под СОЖ | л | 300 |
| Подача СОЖ через сопла | л/мин / бар | 60/3 |
| Подача СОЖ через шпиндель (с блоком фильтрации) | л/мин / бар (бар) | 25/8/(20) |
| Блок фильтрации | Опция | |
| Маслоотделитель | Опция | |
| СИСТЕМА УДАЛЕНИЯ СТРУЖКИ | ||
| Смыв стружки | л/мин / бар | 75/3 |
| Система удаления стружки из зоны резания | + | |
| Пистолет для смыва стружки | + | |
| Пистолет для обдува воздухом | + | |
| Конвейер для сбора стружки скребкового типа | + | |
| Бак для стружки | + | |
| ПИТАНИЕ | ||
| Напряжение | V / Hz | 380 / 50 |
| Потребляемая мощность | кВт | 30 |
| Система стабилизации напряжения | + | |
| СЖАТЫЙ ВОЗДУХ | ||
| Давление | бар | > 5,5 |
| Давление | psi | > 80 |
| Давление | кгс/см² | > 5,6 |
| Расход (без шкалы) | л/мин | > 500 |
| Расход (со шкалой) | > 600 | |
| Точка росы (при атм. давлении) | °C | -17 или ниже |
| ИСПОЛЬЗУЕМОЕ МАСЛО | ||
| Система охлаждения шпинделя | л | Mobil Velocite №3 замена Mobil Velocite № 6 - 36 |
| Система смазки направляющих и ШВП | л | Mobil Vactra Oil №2,3 - 3 |
| Система Зажим-разжима инструмента | л | Mobil DTE Oil - 0,2 |
| РАЗМЕР СТАНКА | ||
| Установочные размеры | мм | 2760 / 2800 |
| Высота | мм | 3365 |
| Вес | кг | 8890 |
