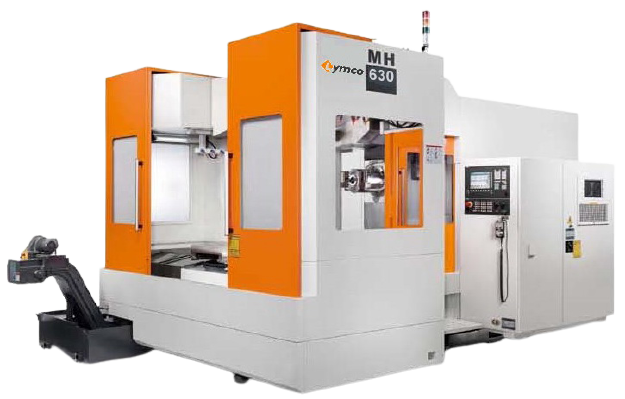

Горизонтальный фрезерный центр с ЧПУ МН-500Р/МН-630Р
ФОТОГРАФИИ
|
Модель |
МН-500Р |
МН-630Р |
|
Размер стола, мм |
500х500 |
630х630 |
|
Количество паллет, шт |
2 |
2 |
|
Угол индексации стола, град. |
1˚ (опция 0,001˚) |
|
|
Перемещение по осям X/Y/Z, мм |
100/700/700 |
|
|
Конус шпинделя |
ВТ-50 (BT-40) |
|
|
Макс. частота вращения, об/мин. |
6000 (10000/6000) |
|
|
Расстояние от торца шпинделя к поверхности стола, мм |
150-850 |
|
|
Расстояние от центра шпинделя к поверхности коллоны, мм |
100-800 |
|
|
Быстрые перемещения по осям X/Y/Z, м/мин |
20/20/15 |
|
|
Рабочая подача, м/мин |
1-12 |
|
|
Точность позиционирования, мм |
±0.005 |
|
|
Привод шпинделя, кВт |
11/15 |
|
|
Привод подачи X/Y/Z/В, кВт |
4/7/4/3 |
|
|
Кол-во ячеек для инструмента, шт. |
40/60 (120) |
|
|
Макс. диаметр инструмента, мм |
Ø110 |
|
|
Макс. длина инструмента, мм |
400 |
|
|
Габаритные размеры (Ш x Д x В), мм |
5200 x 3100 x 3200 |
5500 x 3100 x 3100 |
|
Масса, кг |
15000/17500 |
17000/20000 |
Комплектация и опции не указаны
