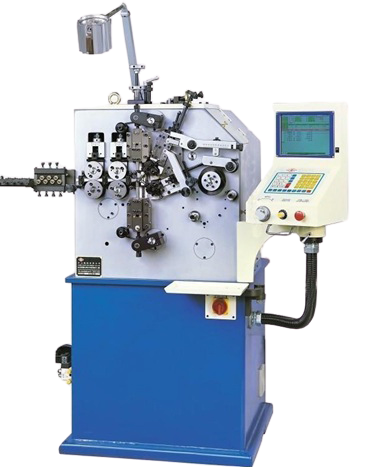

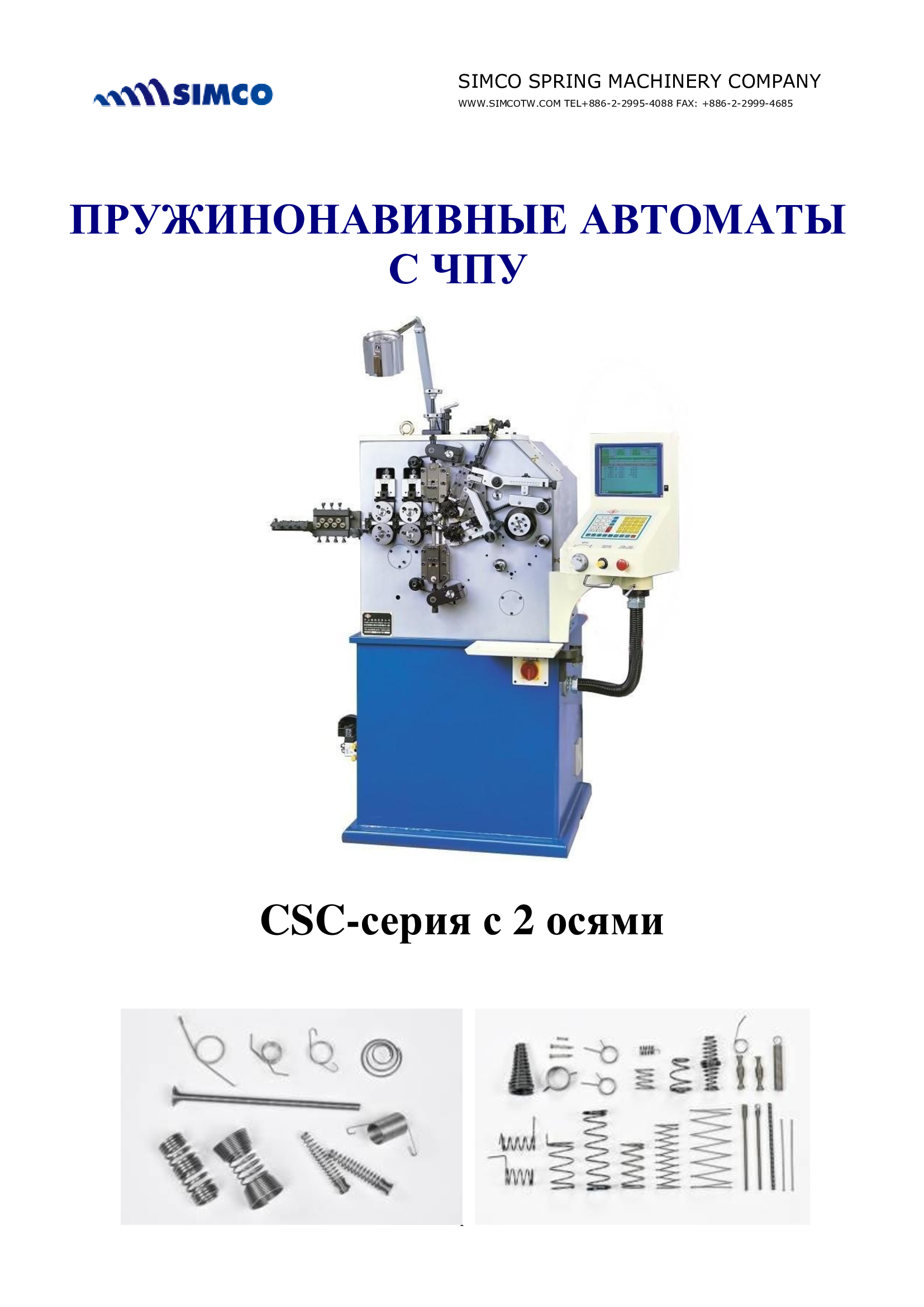

Пружинонавивочные автоматы серии CSC с 2 осями
|

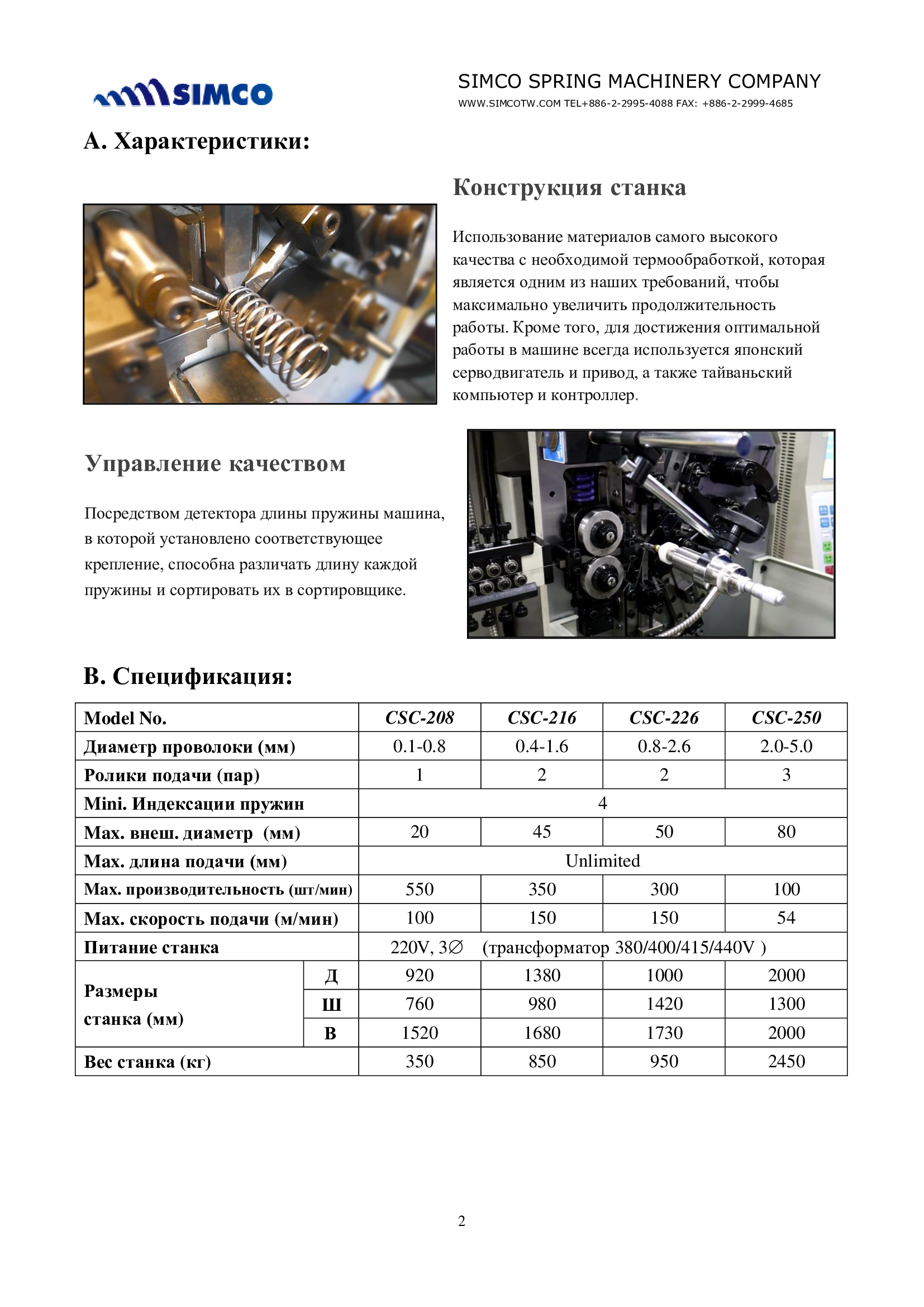

Модель |
CSC-208 |
CSC-216 |
CSC-226 |
CSC-250 |
|
|
Диаметр проволоки (мм) |
0.1-0.8 |
0.4-1.6 |
0.8-2.6 |
2.0-5.0 |
|
|
Ролики подачи (пар) |
1 |
2 |
2 |
3 |
|
|
Mini. Индексации пружин |
4 |
||||
|
Max. внеш. диаметр (мм) |
20 |
45 |
50 |
80 |
|
|
Max. длина подачи (мм) |
Unlimited |
||||
|
Max. производительность (шт/мин) |
550 |
350 |
300 |
100 |
|
|
Max. скорость подачи (м/мин) |
100 |
150 |
150 |
54 |
|
|
Питание станка |
220V, 3 (трансформатор 380/400/415/440V ) |
||||
|
Размеры станка (мм) |
Д |
920 |
1380 |
1000 |
2000 |
|
Ш |
760 |
980 |
1420 |
1300 |
|
|
В |
1520 |
1680 |
1730 |
2000 |
|
|
Вес станка (кг) |
350 |
850 |
950 |
2450 |
|

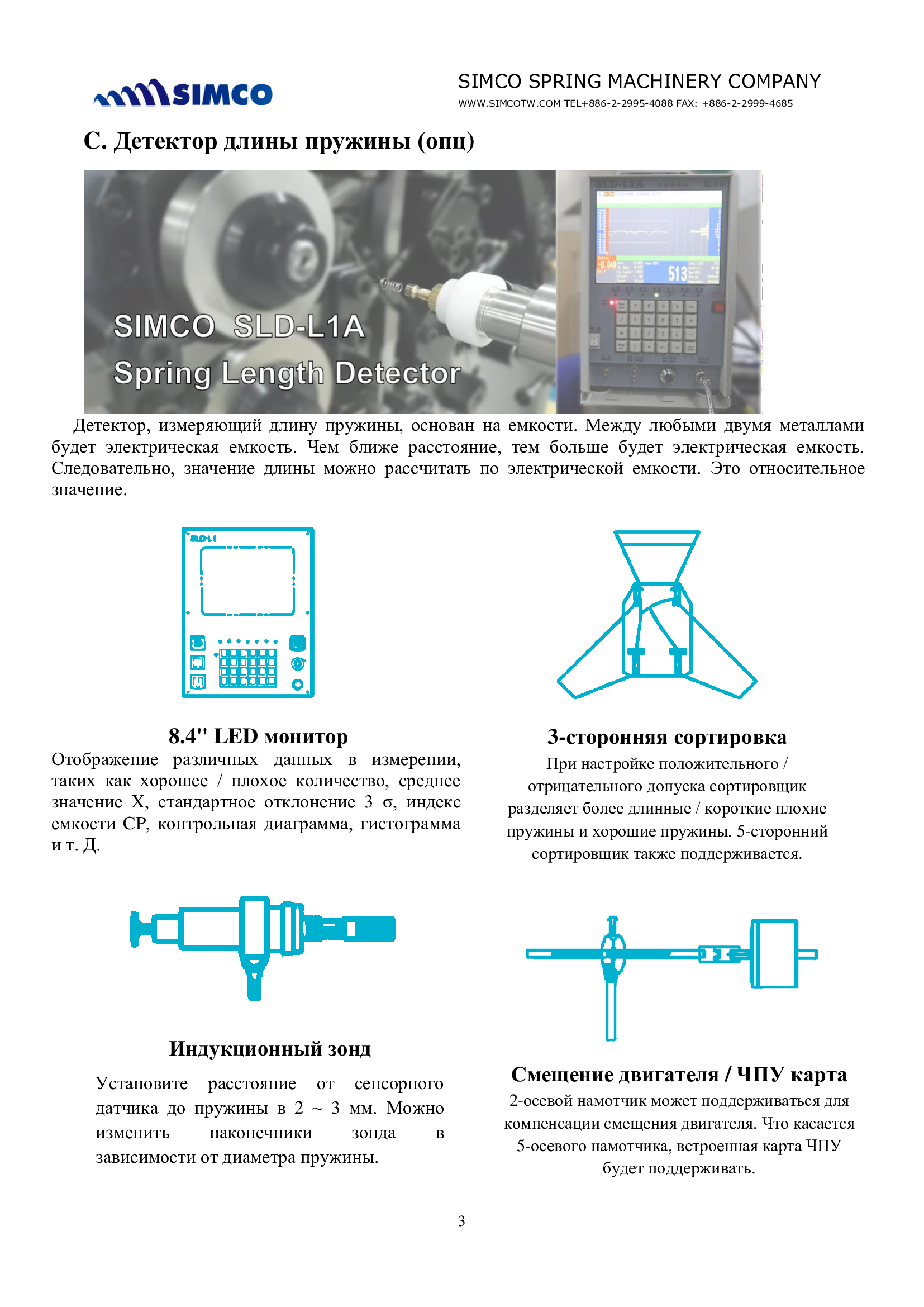

Детектор длины пружины (опция)
Детектор, измеряющий длину пружины, основан на емкости. Между любыми двумя металлами будет электрическая емкость. Чем ближе расстояние, тем больше будет электрическая емкость. Следовательно, значение длины можно рассчитать по электрической емкости. Это относительное значение.
Посредством детектора длины пружины, станок в котором установлено соответствующее крепление, способен различать длину каждой пружины и сортировать их в сортировщике.
6.4 TFT МониторОтображение различных данных в измерении, таких как хорошее/плохое количество, среднее значение Х, стандартное отклонение 3 δ, индекс емкости СР, контрольная диаграмма, гистограмма и т.д.
3-сторон. сортировкаПри настройке положительного или отрицательного допуска сортировщик разделяет более длинные/короткие плохие пружины и хорошие пружины. 5-сторонний сортировщик также поддерживается.
СенсорУстановите расстояние от сенсорного датчика до пружины в 2 ~ 3 мм. Возможна замена наконечника зонда в зависимости от диаметра пружины.

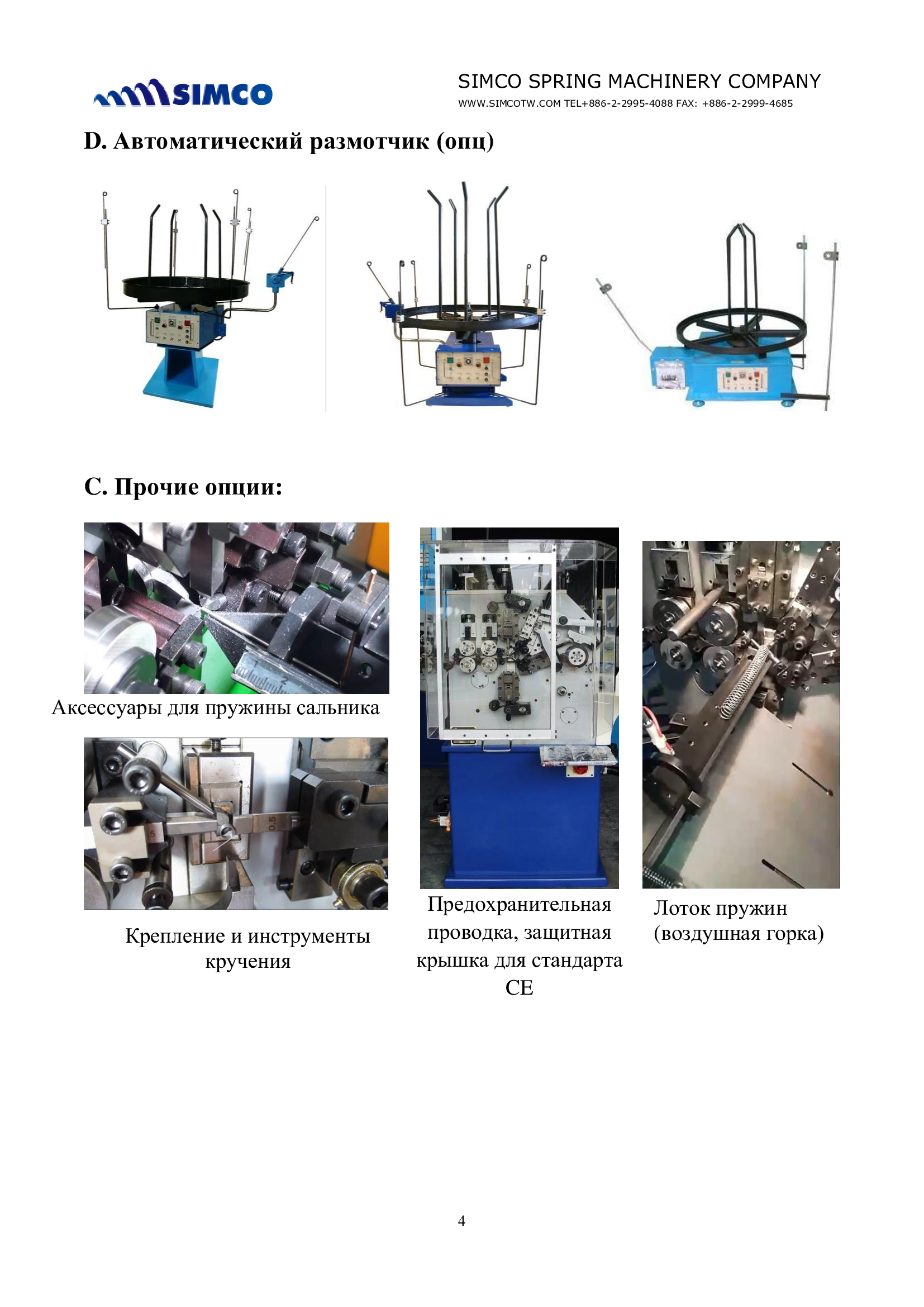

Смещение двигателя / ЧПУ карты2-осевой намотчик может поддерживаться для компенсации смещения двигателя. Что касается 5-осевого намотчика, встроенная карта ЧПУ будет поддерживать.Автоматический размотчик (опция)
Прочие опции
