Горизонтально-расточные станки серии ZENTRUM-110R
|
Модель |
ZENTRUM-110R2 |
ZENTRUM-110R3 |
|
Перемещение оси X, мм |
2000 |
3000 |
|
Перемещение оси Y, мм |
1600 |
2000 |
|
Перемещение оси Z, мм |
1300 |
1500 |
|
Перемещение оси W, мм |
400 (600) |
400 (600) |
|
Грузоподъемность стола, кг |
8500 |
10000 |
|
Размер стола, мм |
1400х1600 |
1600х1800 |
|
Макс. скорость вращения шпинделя, об/мин |
2500 (4000) |
2500 (4000) |
|
Макс. крутящий момент шпинделя, Нм |
910 |
910 |
|
Быстрое перемещение X, Y, Z, W мм/мин |
10000/10000/10000/3000 |
10000/10000/10000/3000 |
|
Подача резания, мм/мин |
5000 |
5000 |
|
Вес станка, кг |
29000 |
32000 |

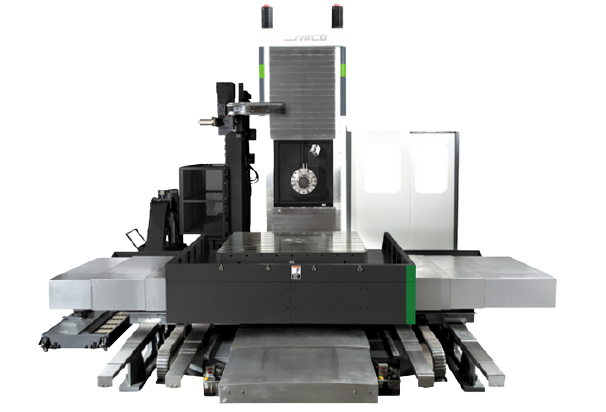

ZENTRUM-110 LYMCO-это горизонтально-расточной и фрезерный станок настольного типа с неподвижной колонной. Машина имеет крестообразную траверсирующую, виброустойчивую и прочно скрепленную коробчатую литую конструкцию с большей жесткостью бокового монтажа типа исполнения. ZENTRUM позволяет поддерживать высокую точность в течение длительного периода времени, поскольку его коробчатые направляющие закалены и заземлены благодаря тому, что соответствующие поверхности движущихся блоков термообработаны до твердости HRC 50°, а также покрыты Турцитом. Его жесткая конструкция обладает исключительной грузоподъемностью для широкого спектра рабочих требований.
Для поворотного стола гарантируются стабильные перемещения, точное индексирование и точное позиционирование, почти не зависящие от веса обработки. С другой стороны, технология гидростатических направляющих применяется для загрузки стола свыше 30 тонн, очень жестких конструктивных элементов и эффективной системы привода
