Фрезерно-расточной станок для обработки корпусных деталей
|
Модель |
SMS0120F4 |
|
Габариты устанавливаемой детали: |
|
|
длина (max), мм |
1500 |
|
высота (max), мм |
1200 |
|
ширина (max), мм |
1500 |
|
масса (max), кг |
2000 |
|
Наибольшие перемещения по осям: |
|
|
продольное перемещение (ось Х), мм |
2500 |
|
поперечное перемещение (ось Z), мм |
1200 |
|
вертикальное перемещение (ось Y), мм |
1500 |
|
Ускоренные перемещения по осям X, Y, Z, м/мин |
6 |
|
Точность позиционирования по осям, мм |
±0,015 |
|
Повторяемость, мм |
0,005 |
|
Диапазон рабочих подач по осям Х, Y, Z мм/мин |
0…6000 |
|
Мощность главного привода, кВт |
28 |
|
Крутящий момент на шпинделе, Нм |
2180 |
|
Частота вращения шпинделя: |
|
|
1 диапазон, об/мин |
0…490 |
|
2 диапазон, об/мин |
100…2200 |
|
Стол поворотный: |
|
|
размеры платформы, мм |
1200х1200 |
|
высота, мм |
450 |
|
центральное отверстие |
Ø80Н7 |
|
скорость вращения (max), об/мин |
5,5 |
|
точность позиционирования |
+/- 15” |
|
повторяемость |
4” |
|
Конус шпинделя |
SK50 ГОСТ25827-93 |
|
Диаметр передней опоры шпинделя, мм |
220 |
|
Система управления |
ЧПУ Fanuc или Siemens |
|
Смена инструмента |
автоматическая |
|
Габариты станка (ДхШхВ), мм |
7050х5130х4680 |
|
Вес станка, кг |
25000 |

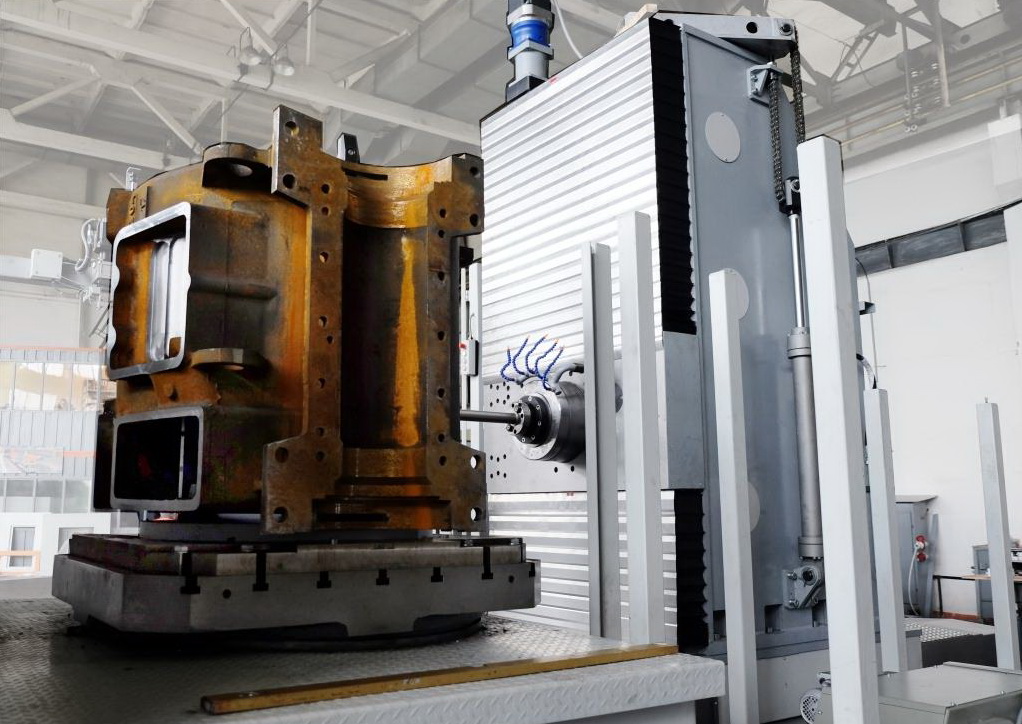

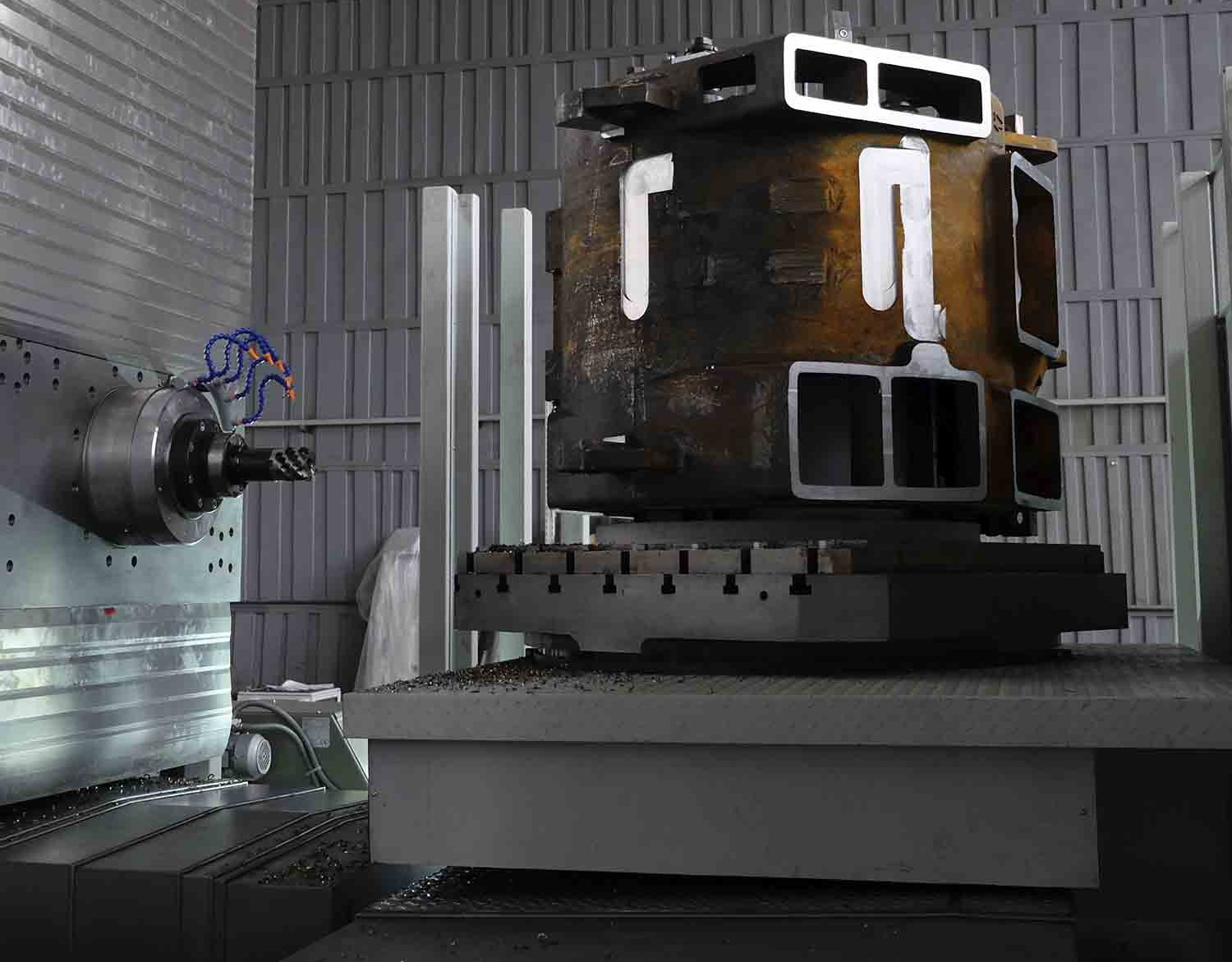

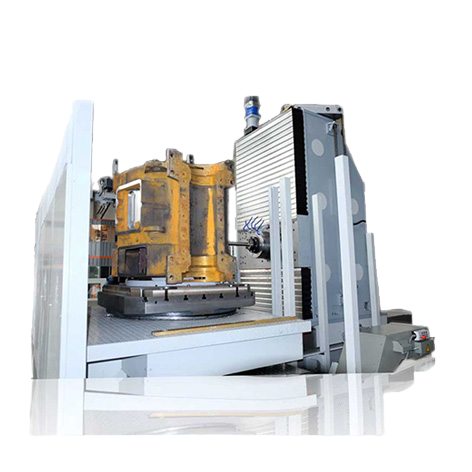

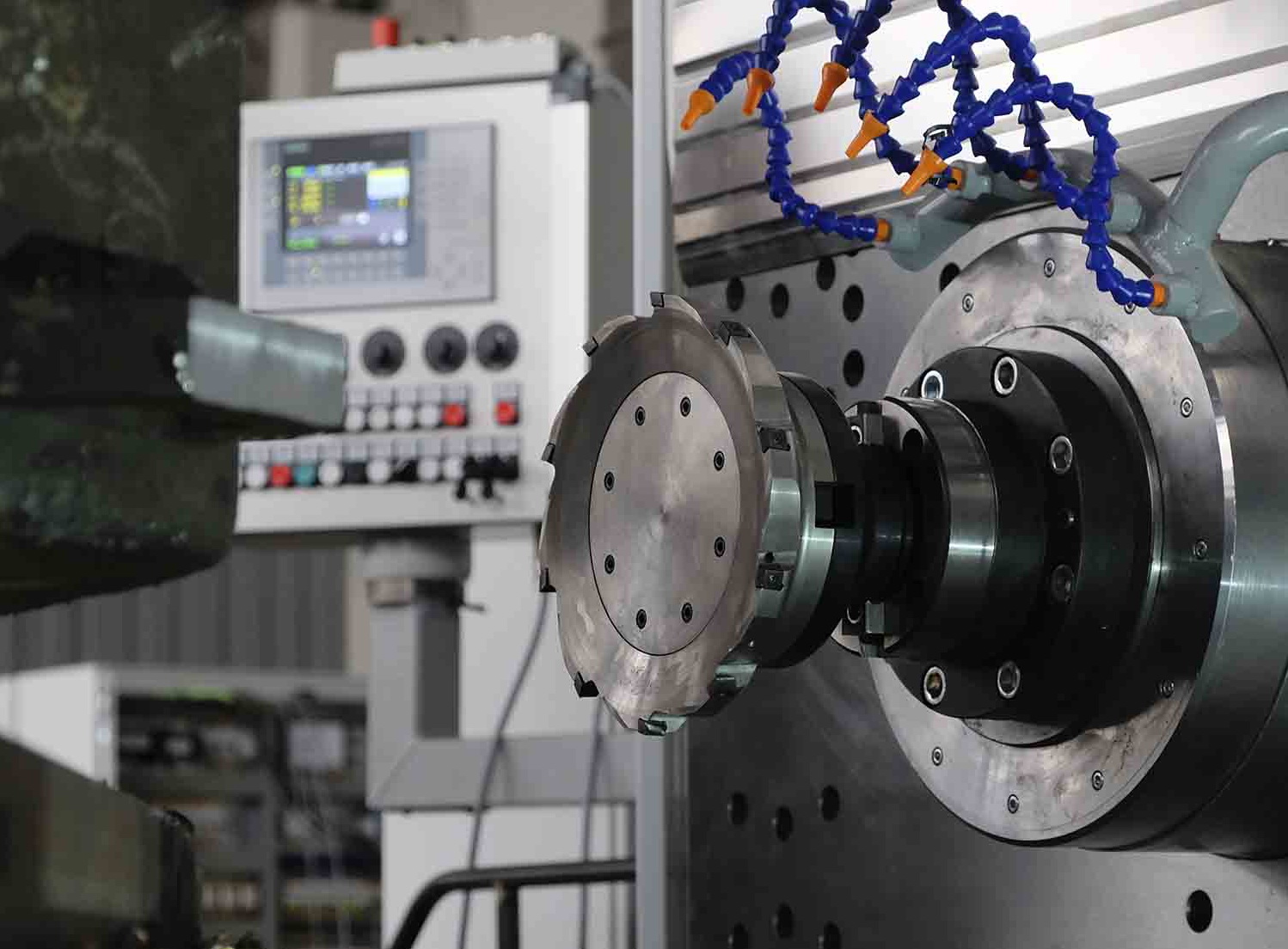

Фрезерно-расточной станок с ЧПУ модели SMS0120F4 с одной подвижной вертикальной стойкой с горизонтальным шпинделем и подвижным поворотным столом с автоматической сменой инструмента предназначен для обработки корпусных деталей.
На станке возможно производить операции сверления, растачивания, зенкерования, развертывания отверстий, обтачивания торцов, криволинейных поверхностей подрезно-расточной головкой, фрезерование поверхностей и нарезание резьбы преимущественно в стальных и чугунных деталях.
Класс точности станка П.
Станок предназначен для обработки корпусных деталей среднего габарита и веса, имеющих точные отверстия, связанные между собой точными координатами, в условиях единичного и серийного производства.
