Токарно-фрезерные обрабатывающие центры с ЧПУ для обработки фланцев, клапанов и сложных деталей
|
Модель |
VERTUM VTM-500H |
VERTUM VTM -800H |
|
Сторона вертикального поворотного Центра (VTC) |
|
|
|

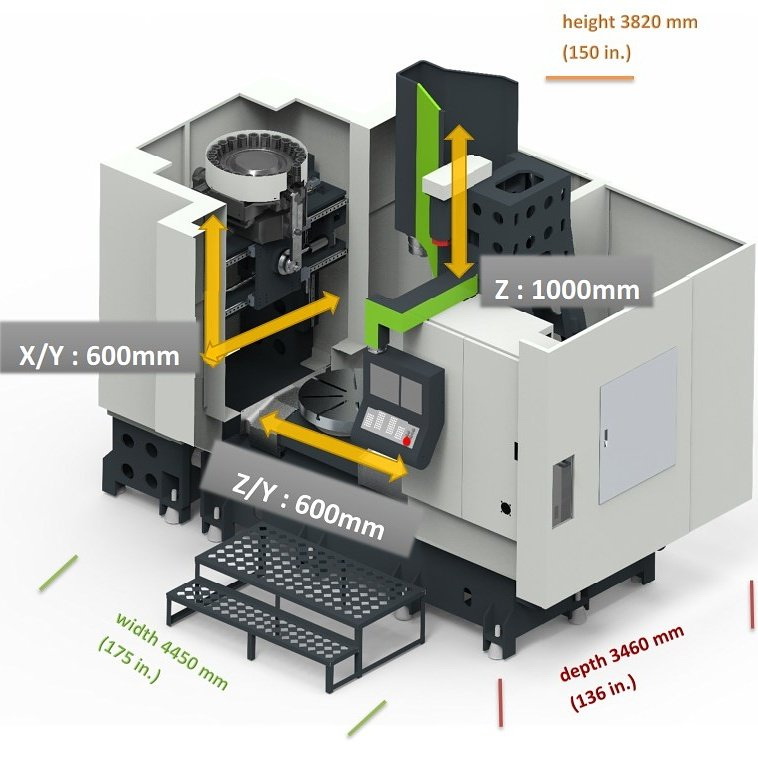

Перемещение по оси Y (мм) |
500 |
600 |
|
Перемещение оси Z (мм) |
500 |
1000 |
|
Конусность шпинделя в реальном масштабе времени (кВт / об/мин) |
SK40 15 кВт 6000 об/мин |
SK50 20 Вт 2300 об/мин |
|
Горизонтальная сторона обрабатывающего центра (HMC) |
|
|
|
Перемещение оси X (мм) |
500 |
600 |
|
Перемещение по оси Y (мм) |
500 |
600 |
|
Перемещение оси Z (мм) = ось Y на стороне VTC |
500 |
600 |
|
Размер стола (мм) |
Ø500 |
Ø800 |
|
Грузоподъемность стола (кг) |
500 |
800 |
|
Быстрая траверса оси X (мм/мин) |
30000 |
30000 |
|
Быстрая траверса оси Y (мм/мин) |
30000 |
30000 |
|
Быстрая траверса оси Z (мм/мин) |
30000 |
30000 |
|
Скорость стола (об/мин) |
700 |
500 |
|
Выход шпинделя в реальном маштабе времени (кВт / об/мин) |
15 кВт 6000 об/мин |
20 кВт 2300 об/мин |

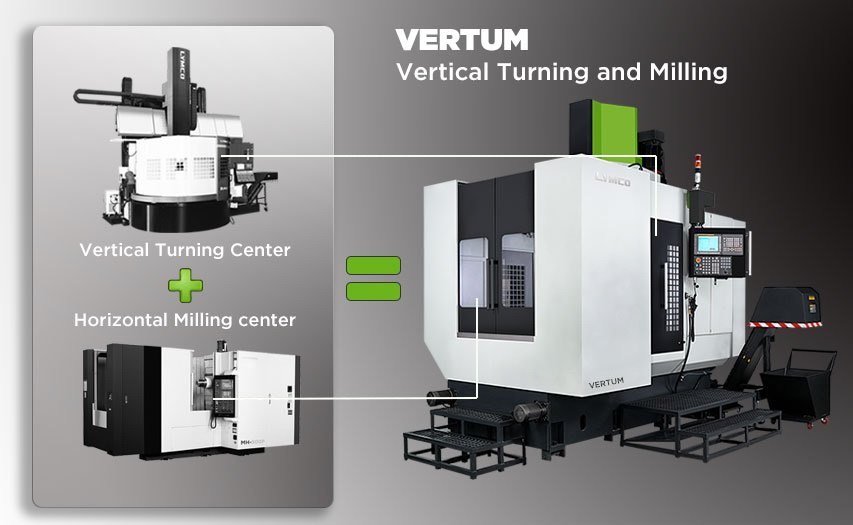

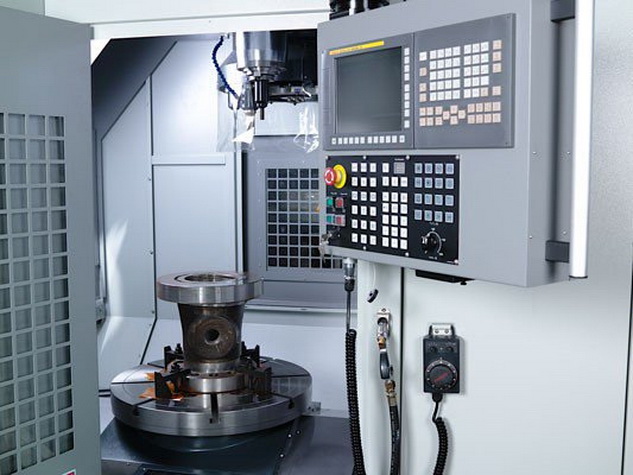

Сочетание вертикального токарного центра и горизонтального бокового шпинделя позволяет легко изготавливать сложные детали. Полное фрезерное и токарное решение для фланцев, клапанов и сложных деталей. Значительно сократите время настройки, реализовав возможности для фрезерования линейных осей, сверления и нарезания резьбы.

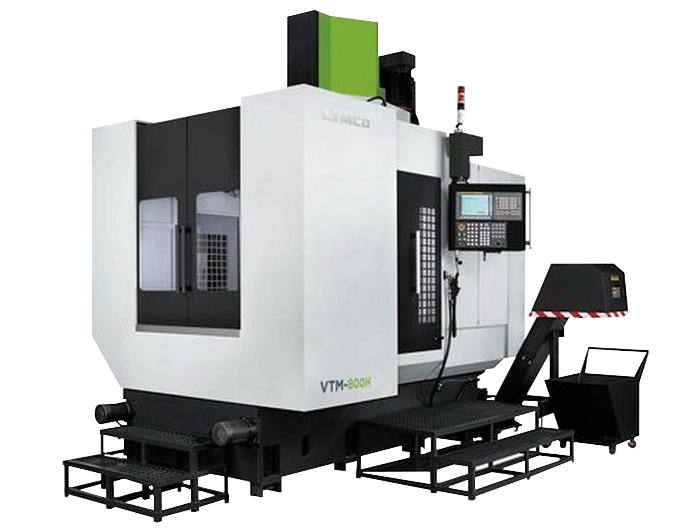

Для небольших и низкопрофильных деталей VTM-500H предлагает эффективное решение. Когда детали становятся больше, VTM-800H обрабатывает большие высоты качания и поворота. Все в одной установке.
