Горизонтальный токарный станок серии BL-H46/T
|
Модель |
BL-H46 |
BL-H46T |
|
Максимальный диаметр вращения, мм |
Ø360 |
Ø400 |
|
Максимальный диаметр обработки, мм |
Ø300 |
Ø350 |
|
Максимальный диаметр прутка, мм |
Ø44 |
Ø44 |
|
Максимальная длина точения, мм |
300 (патрон 6") |
300 (патрон 6") |
|
Размер патрона шпинделя, дюйм |
6"/8" |
6"/8" |
|
Торец шпинделя |
А2-5 |
А2-5 |
|
Скорость вращения шпинделя, об/мин |
4500 |
4500 |
|
Мощность главного двигателя, кВт |
7,5 |
7,5 |
|
Диаметр сквозного отверстия шпинделя, мм |
Ø56 |
Ø56 |
|
Перемещение по осям X/Z, мм |
450/300 |
190/300 |
|
Быстрое перемещение X/Z, м/мин |
30 |
30 |
|

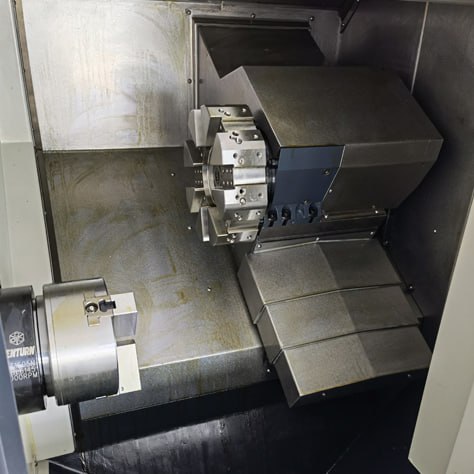

Тип револьверной головки |

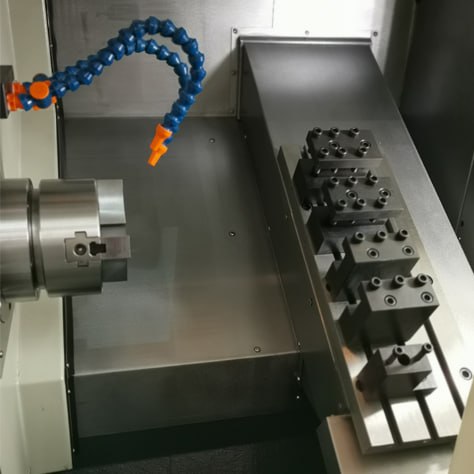

Бандажный инструмент |
10T гидравлический сервопривод |
|
Размер токарного инструмента, мм |
20х20 |
20х20 |
|
Размер расточного инструмента, мм |
Ø25 |
Ø25 |
|
Задняя бабка |
Нет |
Нет |
|
Точность позиционирования, мм |
±0,005 |
±0,005 |
|
Точность повторного позиционирования, мм |
±0,003 |
±0,003 |
|
Площадь и высота станка (конвейер сзади), мм |
2100×1400×1700 |
2100×1400×1700 |
|
Вес станка, кг |
2100 |
2200 |
|
Система ЧПУ |
FANUC/SIEMENS |
FANUC/SIEMENS |
