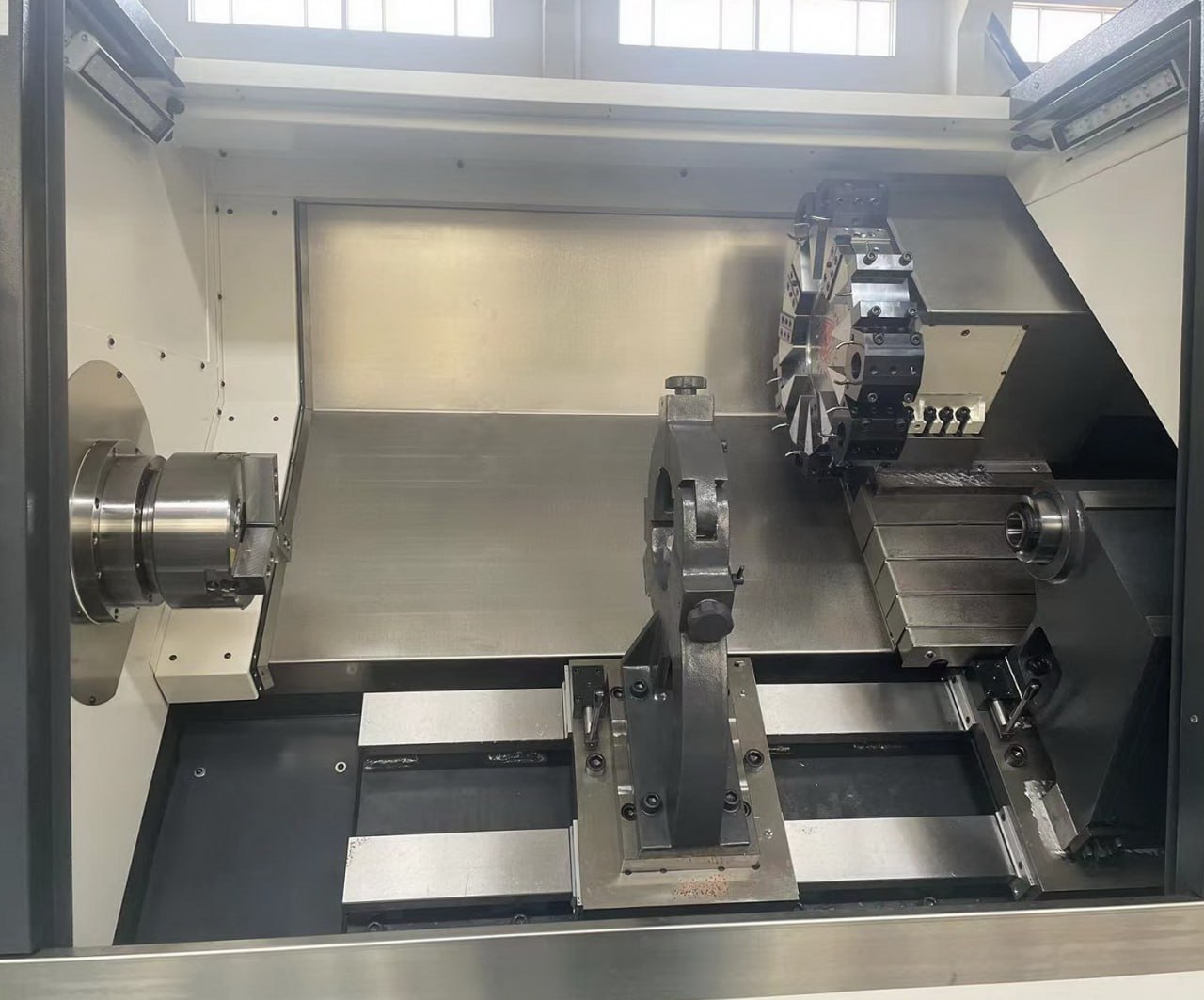

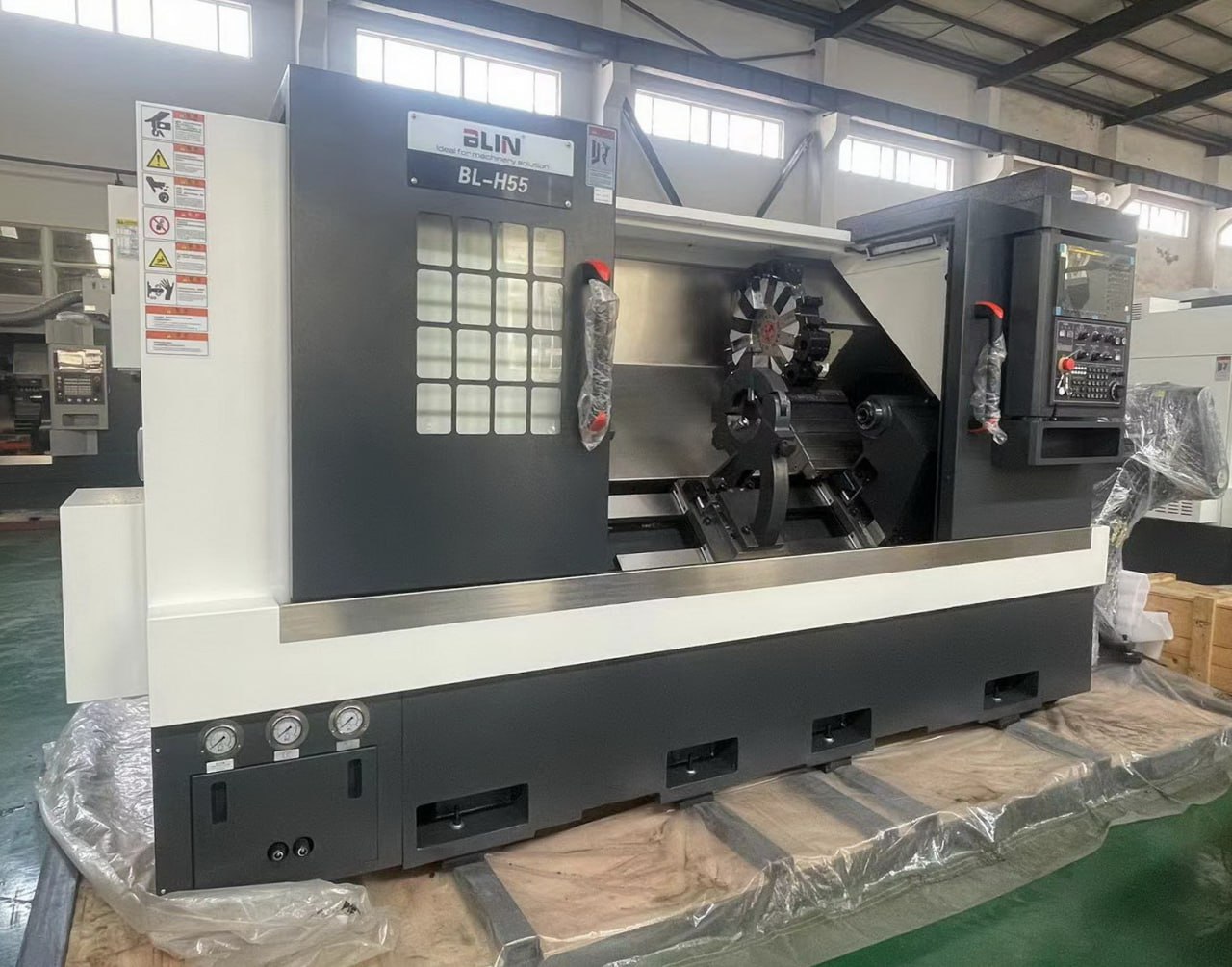

Горизонтальный токарный станок серии BL-H55/M/Y
|
Модель |
BL-H55 |
BL-H55М |
BL-H55Y |
|
Максимальный диаметр вращения, мм |
Ø550 |
Ø550 |
Ø600 |
|
Максимальный диаметр обработки, мм |
Ø400 |
Ø400 |
Ø320 (Ø350) |
|
Максимальный диаметр прутка, мм |
Ø51 (Ø74) |
Ø51 (Ø74) |
Ø51 (Ø74) |
|
Максимальная длина точения, мм |
1000 |
1000 |
1000 |
|
Размер патрона шпинделя, дюйм |
8" (10") |
8" (10") |
8" (10") |
|
Торец шпинделя |
A2-6 (А2-8) |
A2-6 (А2-8) |
A2-6 (А2-8) |
|
Скорость вращения шпинделя, об/мин |
3500 (2500) |
3500 (2500) |
3500 (2500) |
|
Мощность главного двигателя, кВт |
11/15 (15/18,8) |
11/15 (15/18,8) |
11/15 (15/18,8) |
|
Передаточное отношение двигателя шпинделя |
1:1,5 (1:1,2) |
1:1,5 (1:1,2) |
1:1,5 (1:1,2) |
|
Диаметр сквозного отверстия шпинделя, мм |
Ø62 (Ø92) |
Ø62 (Ø92) |
Ø62 (Ø92) |
|
Точность деления осей CS, град. |
- |
0,001° |
0,001° |
|
Тип линейных направляющих осей X/Z |
РОЛИКОВЫЙ тип |
РОЛИКОВЫЙ тип |
РОЛИКОВЫЙ тип |
|
Перемещение по оси X, мм |
210 (230) |
210 (230) |
210 (230) |
|
Перемещение по оси Y, мм |
- |
- |
±50 |
|
Перемещение по оси Z, мм |
1000 |
1000 |
1000 |
|
Скорость быстрого перемещения по оси X/Z, м/мин |
20 |
20 |
20 |
|
Скорость быстрого перемещения по оси Y, м/мин |
- |
- |
15 |
|
Тип револьверной головки |
ВОТ |
BMT55 |
BMT55 |
|
Вместимость револьверной головки, шт |
12 |
12 |
12 |
|
Скорость вращения приводного инструмента, об/мин |
- |
4000 |
4000 |
|
Размер токарного инструмента, мм |
25×25 |
25×25 |
25×25 |
|
Размер расточного инструмента, мм |
Ø40 |
Ø40 |
Ø40 |
|
Ход корпуса задней бабки, мм |
850 |
850 |
850 |
|
Конус задней бабки |
MT5 |
MT5 |
MT5 |
|
Точность позиционирования по оси X/Z, мм |
±0,005 |
±0,005 |
±0,005 |
|
Точность позиционирования по оси Y, мм |
- |
- |
±0,005 |
|
Точность позиционирования повтора X/Z, мм |
±0,003 |
±0,003 |
±0,003 |
|
Точность позиционирования повтора Y, мм |
- |
- |
±0,003 |
|
Площадь и высота станка, мм |
3300/4300×1700×1800 (без учета/с учетом транспортера стружки) |
3300/4300×1700×1800 (без учета/с учетом транспортера стружки) |
3300/4300×1700×1800 (без учета/с учетом транспортера стружки) |
|
Вес станка, кг |
6200 (6300) |
6500 (6800) |
6800 (7200) |
|
Система ЧПУ |
FANUC/SIEMENS |
FANUC/SIEMENS |
FANUC/SIEMENS |
