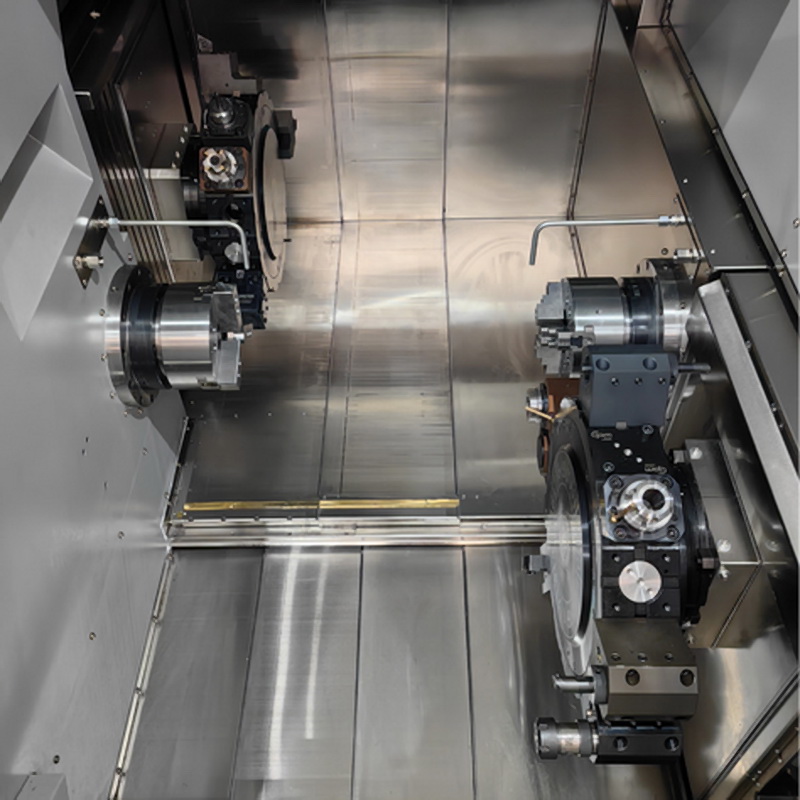

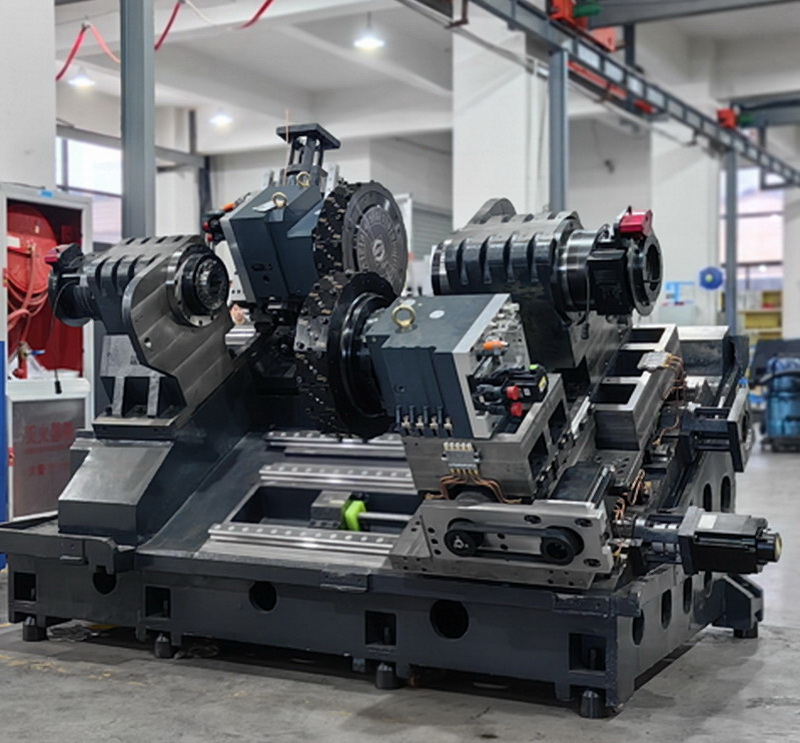

Горизонтальный токарный станок серии BL-H60S2Y
|
Модель |
BL-H60S2Y |
|
Максимальный диаметр поворота заготовки над станиной, мм |
Ø280 |
|
Максимальный диаметр обработки, мм |
Ø250 |
|
Максимальный диаметр прутка главный шпиндель и вспомогательный шпиндель, мм |
Ø51 |
|
Максимальная длина точения, мм |
600 |
|
Размер патрона главный шпиндель и вспомогательный шпиндель, дюйм |
8" |
|
Торец главный шпиндель и вспомогательный шпиндель |
A2-6 |
|
Скорость вращения шпинделя, об/мин |
4300 |
|
Мощность главный шпиндель и вспомогательный шпиндель, кВт |
22,15 (электрошпиндель) |
|
Диаметр сквозного отверстия главный шпиндель и вспомогательный шпиндель, мм |
Ø65 |
|
Перемещение по осям X1/Z1/Y, мм |
200/600/100 |
|
Двигатель осей X1/Z1/Y, кВт |
1,8/1,8/2,5 (FANUC) |
|
Скорость быстрого перемещения по осям X1/Z1/Y, м/мин |
24/24/18 |
|
Перемещение по осям X2/Z2/Z3, мм |
180/630/600 |
|
Двигатель осей X2/Z2/Z3, кВт |
1,8/1,8/2,5 (FANUC) |
|
Скорость быстрого перемещения по осям X2/Z2/Z3, м/мин |
24/24/20 |
|
Тип линейных направляющих |
РОЛИКОВЫЙ тип |
|
Кол-во револьверных головок |
2 |
|
Тип револьверной головки |
ВМТ55 |
|
Вместимость револьверной головки, шт |
16 |
|
Скорость вращения приводного инструмента, об/мин |
6000 |
|
Мощность приводного инструмента, кВт |
4,5 (FANUC) |
|
Размер токарного инструмента, мм |
25×25 |
|
Размер расточного инструмента, мм |
Ø40 |
|
Точность позиционирования осей X1/Z1/Y/X2/Z2/Z3, мм |
0,006/0,008/0,008/0,006/0,008/0,008 |
|
Точность позиционирования повторения осей X1/Z1/Y/X2/Z2/Z3, мм |
0,002/0,004/0,004/0,002/0,004/0,004 |
|
Вес станка, кг |
9000 |
|
Система ЧПУ |
FANUC |
