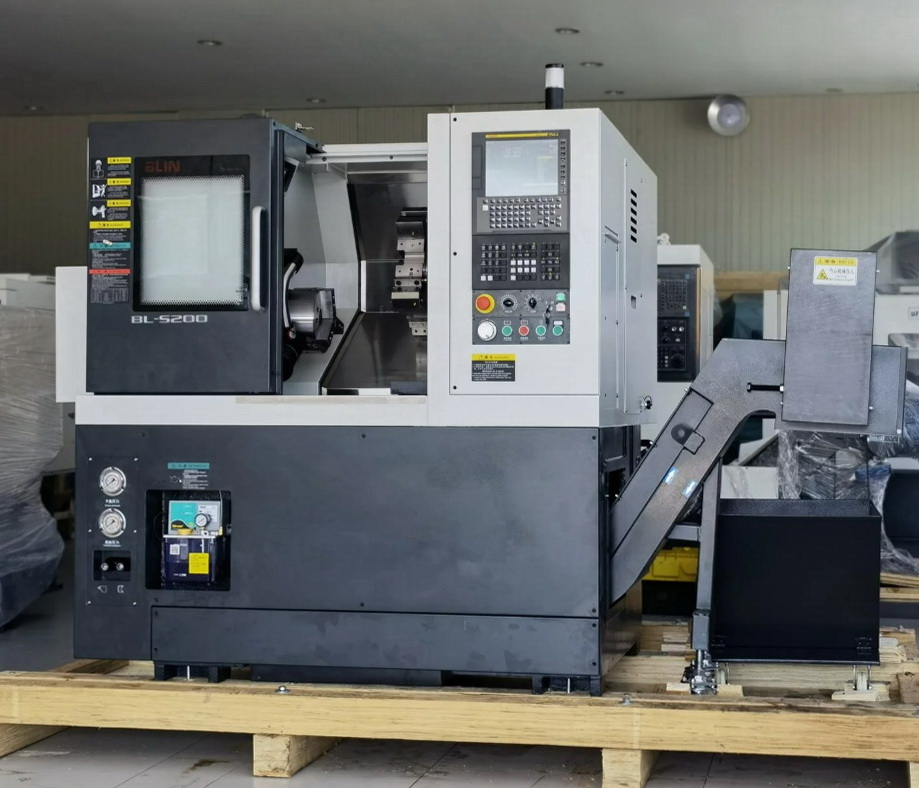

Горизонтальный токарный станок серии BL-S200/L/LM
|
Модель |
BL-S200 |
BL-S200L |
BL-S200LM |
|
Максимальный диаметр вращения, мм |
Ø510 |
Ø510 |
Ø510 |
|
Максимальный диаметр обработки, мм |
Ø380 |
Ø380 |
Ø380 |
|
Максимальный диаметр прутка, мм |
Ø44 (Ø51) |
Ø51 |
Ø51 |
|
Максимальная длина точения, мм |
320 (300) |
520 |
450 |
|
Размер патрона шпинделя, дюйм |
6" (8") |
8" |
8" |
|
Торец шпинделя |
A2-5 (A2-6) |
A2-6 |
A2-6 |
|
Скорость вращения шпинделя, об/мин |
5000 (4000) |
4000 |
4000 |
|
Мощность главного двигателя, кВт |
7,5 (11) |
11/15 (FANUC) |
11/15 (FANUC) |
|
Диаметр сквозного отверстия шпинделя, мм |
Ø56 (Ø66) |
Ø66 |
Ø66 |
|
Точность деления осей CS, град. |
- |
- |
0,001° |
|
Перемещение по осям X/Z, мм |
200+10/360 |
200+10/550 |
180+20/510 |
|
Быстрое перемещение X/Z, м/мин |
28/28 |
28/28 |
28/28 |
|
Ширина линейной направляющей осей X/Z, мм |
30/35 (РОЛИКОВЫЙ тип) |
30/35 (РОЛИКОВЫЙ тип) |
30/35 (РОЛИКОВЫЙ тип) |
|
Тип револьверной головки |
ВОТ |
ВОТ |
VDI30 |
|
Вместимость револьверной головки, шт |
8/12 |
8/12 |
12 |
|
Скорость вращения приводного инструмента, об/мин |
- |
- |
4000 |
|
Мощность приводного инструмента, кВт |
- |
- |
2,0 |
|
Размер токарного инструмента, мм |
25×25(8T)/20×20(12T) |
25×25(8T)/20×20(12T) |
20х20 |
|
Размер расточного инструмента, мм |
Ø40(8T)/Ø32(12T) |
Ø40(8T)/Ø32(12T) |
Ø32 |
|
Диаметр пиноли задней бабки/ход, мм |
Ø75/90 |
Ø75/90 |
Ø75/90 |
|
Конус задней бабки |
MT4 |
MT4 |
MT4 |
|
Точность чистовой обработки вне окружности |
IT6 |
IT6 |
IT6 |
|
Шероховатость финишной обработки, мм |
Ra0,4~1,6 |
Ra0,4~1,6 |
Ra0,4~1,6 |
|
Округлость конечной обработки, мм |
≤0,003 |
≤0,003 |
≤0,003 |
|
Точность позиционирования (X/Z), мм |
0,005/0,008 |
0,005/0,008 |
0,005/0,008 |
|
Точность повторного позиционирования (X/Z), мм |
0,002/0,004 |
0,002/0,004 |
0,002/0,004 |
|
Площадь и высота станка, мм |
1780/2580×1600×1690 (исключить/включить конвейер для стружки) |
2000/2800×1600×1700 (исключить/включить конвейер для стружки) |
2000/2800×1600×1700 (исключить/включить конвейер для стружки) |
|
Вес станка, кг |
3000 |
3200 |
3400 |
|
Система ЧПУ |
FANUC/SIEMENS |
FANUC/SIEMENS |
FANUC/SIEMENS |
