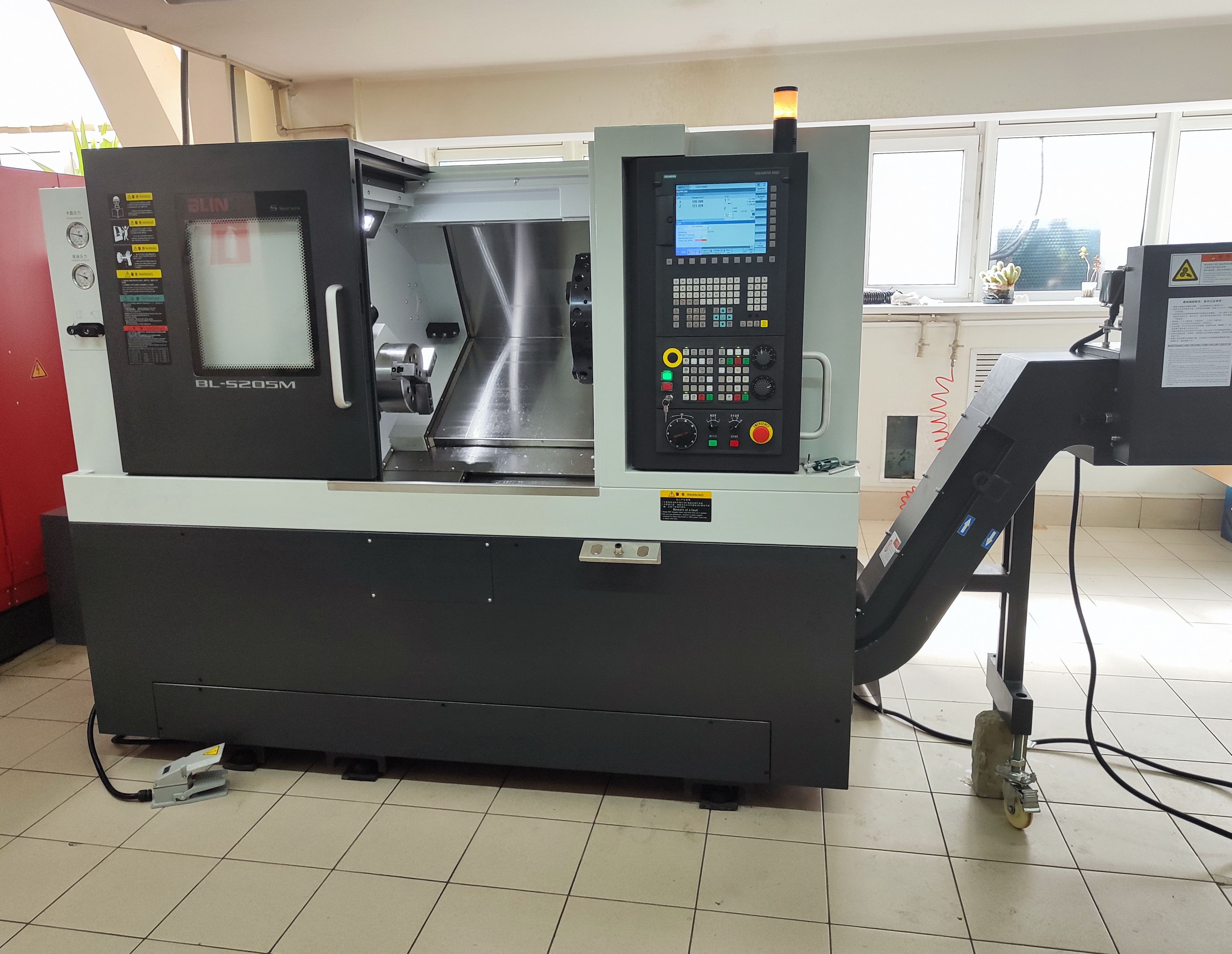

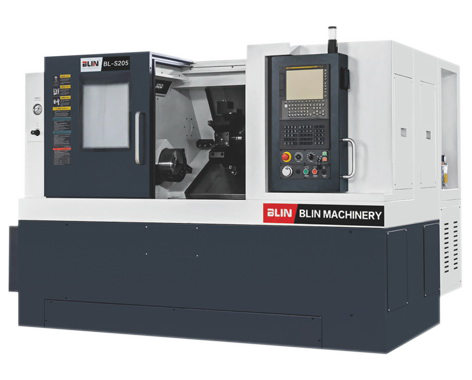

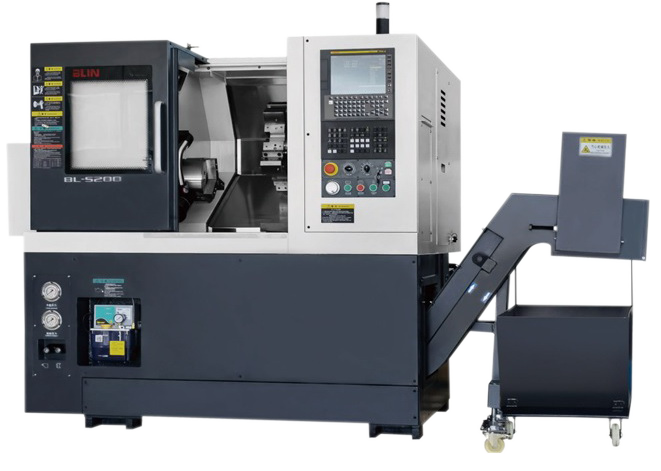

Горизонтальный токарный станок серии BL-S205/M/Y/S/SM/SY
|
Модель |
BL-S205 |
BL-S205M |
BL-S200Y |
|
Максимальный диаметр вращения, мм |
Ø550 |
Ø550 |
Ø550 |
|
Максимальный диаметр обработки, мм |
Ø380 |
Ø380 |
Ø380 |
|
Максимальный диаметр прутка, мм |
Ø51 |
Ø51 |
Ø51 |
|
Максимальная длина точения, мм |
530 |
530 |
530 |
|
Размер патрона шпинделя, дюйм |
8" |
8" |
8" |
|
Торец шпинделя |
A2-6 |
A2-6 |
A2-6 |
|
Скорость вращения шпинделя, об/мин |
4500 |
4500 |
4500 |
|
Мощность главного двигателя, кВт |
11 |
11 |
11 |
|
Диаметр сквозного отверстия шпинделя, мм |
Ø66 |
Ø66 |
Ø66 |
|
Точность деления осей CS, град. |
- |
0,001° |
0,001° |
|
Ход оси X, мм |
190+10 |
190+10 |
170+20 |
|
Ход оси Y, мм |
- |
- |
±45 |
|
Ход оси Z, мм |
550 |
550 |
550 |
|
Быстрое перемещение X/Z/Y, м/мин |
30/30 |
30/30 |
30/30/30 |
|
Тип линейных направляющих осей X/Y/Z |
РОЛИКОВЫЙ тип |
РОЛИКОВЫЙ тип |
РОЛИКОВЫЙ тип |
|
Тип револьверной головки |
ВОТ |
BMT55 |
BMT55 |
|
Вместимость револьверной головки, шт |
12 |
12 |
12 |
|
Скорость вращения приводного инструмента, об/мин |
- |
4000 |
4000 |
|
Мощность приводного инструмента, кВт |
- |
4,5 |
4,5 |
|
Размер токарного инструмента, мм |
25×25 |
25×25 |
25×25 |
|
Размер расточного инструмента, мм |
Ø40 |
Ø40 |
Ø40 |
|
Расстояние от центра задней бабки до кулачка патрона, мм |
65-565 |
65-565 |
65-565 |
|
Конус задней бабки |
MT4 |
MT4 |
MT4 |
|
Точность чистовой обработки вне окружности |
IT6 |
IT6 |
IT6 |
|
Шероховатость финишной обработки, мм |
Ra0,4~1,6 |
Ra0,4~1,6 |
Ra0,4~1,6 |
|
Округлость конечной обработки, мм |
≤0,003 |
≤0,003 |
≤0,003 |
|
Точность позиционирования (X/Z), мм |
0,005/0,008 |
0,005/0,008 |
0,005/0,008 |
|
Точность повторного позиционирования (X/Z), мм |
0,002/0,004 |
0,002/0,004 |
0,002/0,004 |
|
Площадь и высота станка, мм |
2455/3480×1720×1740 (исключить/включить конвейер для стружки) |
2455/3480×1720×1740 (исключить/включить конвейер для стружки) |
2455/3480×1720×1740 (исключить/включить конвейер для стружки) |
|
Вес станка, кг |
4100 |
4100 |
4200 |
|
Система ЧПУ |
FANUC/SIEMENS |
FANUC/SIEMENS |
FANUC/SIEMENS |
|
Модель |
BL-S205 |
BL-S205M |
BL-S200Y |
|
Максимальный диаметр вращения, мм |
Ø550 |
Ø550 |
Ø550 |
|
Максимальный диаметр обработки, мм |
Ø380 |
Ø380 |
Ø380 |
|
Максимальный диаметр прутка, мм |
Ø51 |
Ø51 |
Ø51 |
|
Максимальная длина точения, мм |
530 |
530 |
530 |
|
Размер патрона шпинделя, дюйм |
8" |
8" |
8" |
|
Торец шпинделя |
A2-6 |
A2-6 |
A2-6 |
|
Скорость вращения шпинделя, об/мин |
4500 |
4500 |
4500 |
|
Мощность главного двигателя, кВт |
11 |
11 |
11 |
|
Диаметр сквозного отверстия шпинделя, мм |
Ø66 |
Ø66 |
Ø66 |
|
Точность деления осей CS, град. |
- |
0,001° |
0,001° |
|

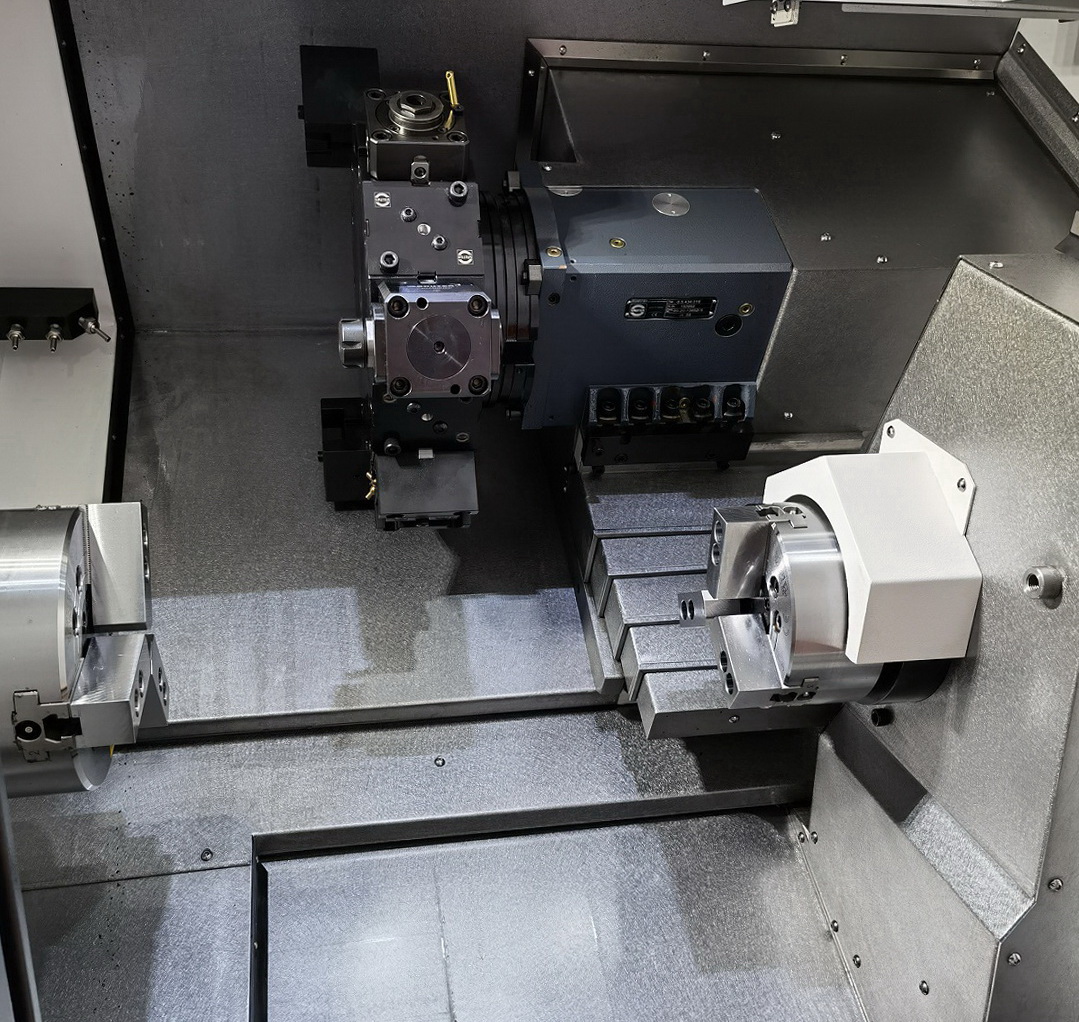

Отверстие противошпинделя, мм |
Ø56 |
Ø56 |
Ø56 |
|
Торец противошпинделя |
A2-5 |
A2-5 |
A2-5 |
|
Номинальная/макс. скорость противошпинделя, об/мин |
1750/6000 |
1750/6000 |
1750/6000 |
|
Макс. диаметр прутка в противошпинделе, мм |
Ø44 |
Ø44 |
Ø44 |
|
Двигатель противошпинделя, кВт |
11 |
11 |
11 |
|
Размер патрона противошпинделя, дюйм |
6" |
6" |
6" |
|
Скорость быстрого перемещения противошпинделя, м/мин |
28 |
28 |
28 |
|
Ход противошпинделя, мм |
490 |
490 |
490 |
|
Ход оси X, мм |
190+10 |
190+10 |
170+20 |
|
Ход оси Y, мм |
- |
- |
±45 |
|
Ход оси Z, мм |
550 |
550 |
550 |
|
Быстрое перемещение X/Z/Y, м/мин |
30/30 |
30/30 |
30/30/30 |
|
Тип линейных направляющих осей X/Y/Z |
РОЛИКОВЫЙ тип |
РОЛИКОВЫЙ тип |
РОЛИКОВЫЙ тип |
|
Тип револьверной головки |
ВОТ |
BMT55 |
BMT55 |
|
Вместимость револьверной головки, шт |
12 |
12 |
12 |
|
Скорость вращения приводного инструмента, об/мин |
- |
4000 |
4000 |
|
Мощность приводного инструмента, кВт |
- |
4,5 |
4,5 |
|
Размер токарного инструмента, мм |
25×25 |
25×25 |
25×25 |
|
Размер расточного инструмента, мм |
Ø40 |
Ø40 |
Ø40 |
|
Точность чистовой обработки вне окружности |
IT6 |
IT6 |
IT6 |
|
Шероховатость финишной обработки, мм |
Ra0,4~1,6 |
Ra0,4~1,6 |
Ra0,4~1,6 |
|
Округлость конечной обработки, мм |
≤0,003 |
≤0,003 |
≤0,003 |
|
Точность позиционирования (X/Z), мм |
0,005/0,008 |
0,005/0,008 |
0,005/0,008 |
|
Точность повторного позиционирования (X/Z), мм |
0,002/0,004 |
0,002/0,004 |
0,002/0,004 |
|
Площадь и высота станка, мм |
2605/3630×1720×1840 (исключить/включить конвейер для стружки) |
2605/3630×1720×1840 (исключить/включить конвейер для стружки) |
2605/3630×1720×1840 (исключить/включить конвейер для стружки) |
|
Вес станка, кг |
4450 |
4450 |
4550 |
|
Система ЧПУ |
FANUC/SIEMENS |
FANUC/SIEMENS |
FANUC/SIEMENS |
