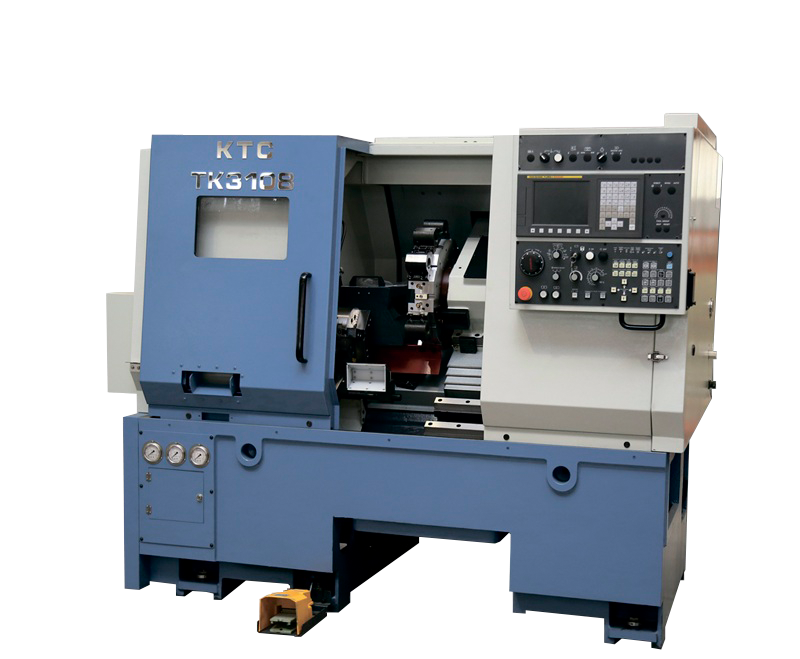

Токарный обрабатывающий центр «КТС» модели ТК 3108
ФОТОГРАФИИ
|

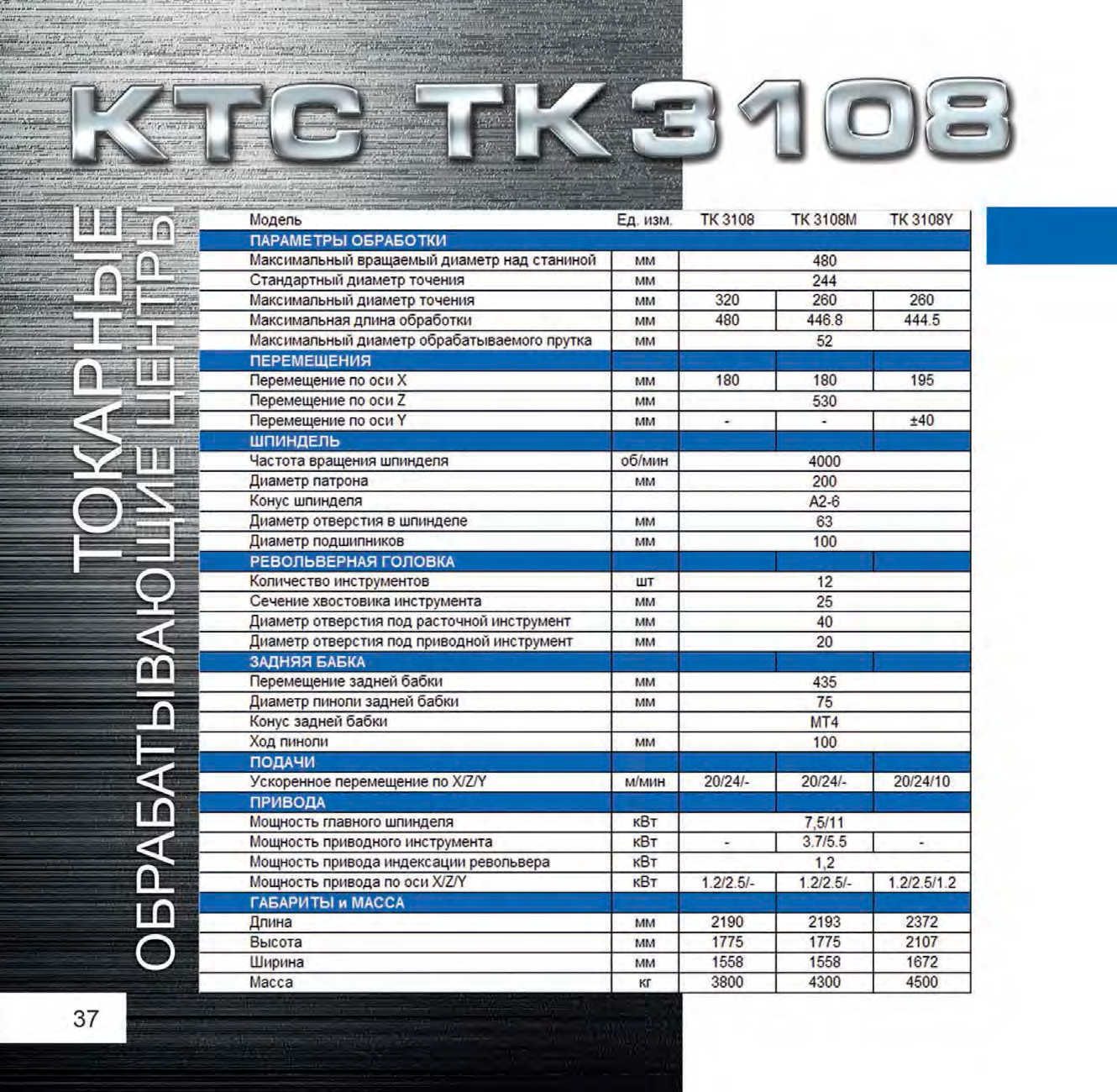

Параметр |
Значение |
|
| Максимальный диаметр обработки | мм | 320 |
| Максимальная длина обработки | мм | 481 |
| Максимальный диаметр прутка | мм | 52 |
| Ось Х | мм | 180 |
| Ось Z | мм | 530 |
| Кол-во шпинделей | шт. | 1 |
| Размер патрона | дюйм | 8 |
| Скорость шпинделя | об/мин | 4000 |
| Конус шпинделя | тип | A2-6 |
| Диаметр сквозного отверстия | мм | 63 |
| Внутр диаметр подшипника шпинделя | мм | 100 |
| Количество | шт. | 1 |
| Тип | гнезда | 12 |
| Количество приводного инструмента | шт. | 0 |
| Высота режущего инстр., квадратного сечения | мм | 25 |
| Диаметр отверстия расточной оправки | мм | 50 |

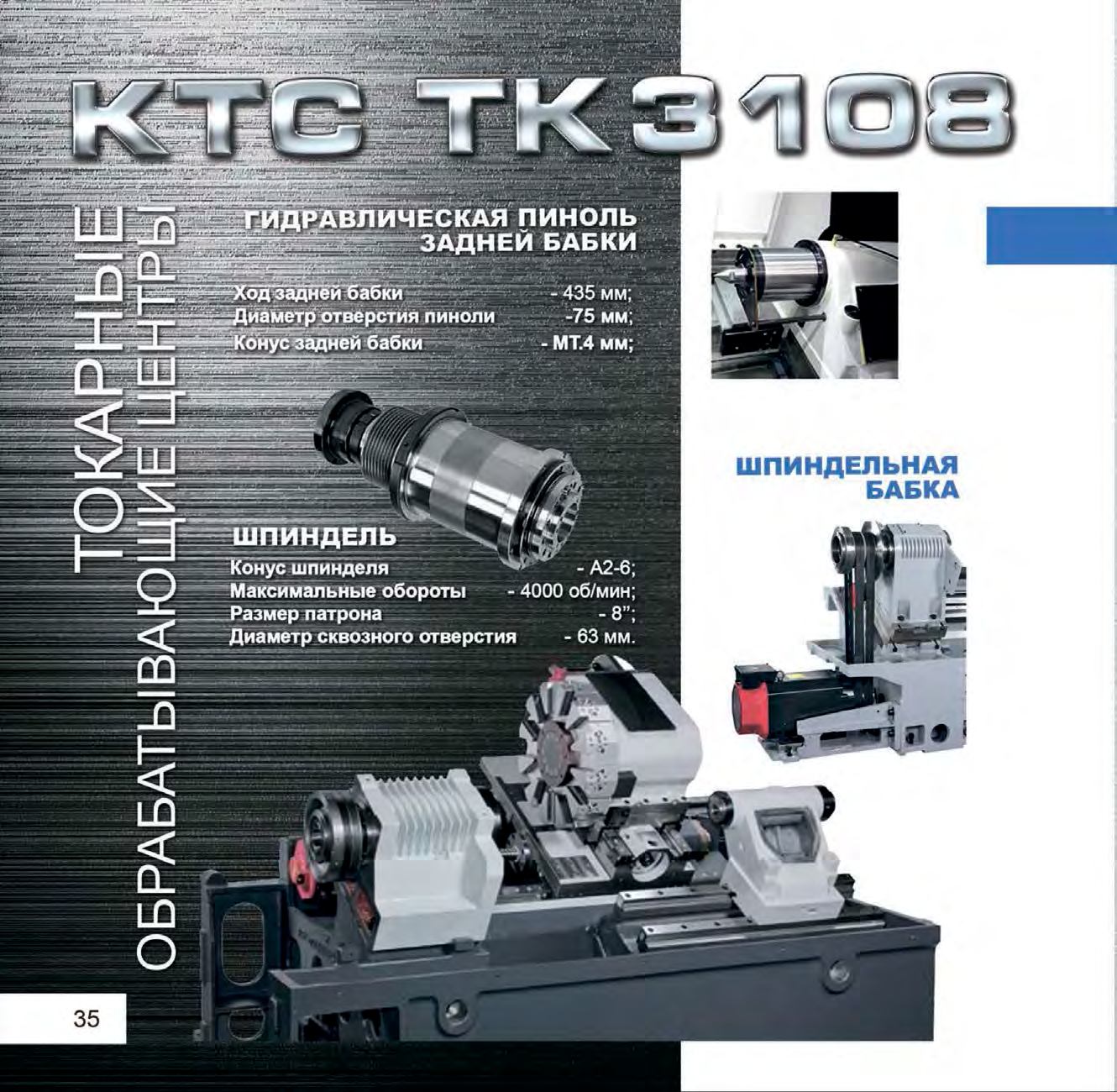

| Ход задней бабки | мм | 435 |
| Диаметр отверстия пиноли | мм | 75 |
| Конус задней бабки | мм | MT.4 |
| Ход пиноли | мм | 100 |
| Скорость быстрого перемещения (ось X) | м/мин | 24 |
| Скорость быстрого перемещения (ось Z) | м/мин | 24 |
| Шпиндель | кВт | 7,5 |
| Серводвигатель по оси Х | кВт | 1,2 |
| Серводвигатель по оси Z | кВт | 2,5 |
| Гидравлический насос | кВт | 1,2 |
| Масляный насос | кВт | 0.004 |
| Насос подачи СОЖ | кВт | 0.4 |
| Полная мощность | кВА | 21 |
| Бак гидравлической системы | л | 40 |
| Бак системы смазки | л | 2 |
| Бак системы СОЖ | л | 200 |

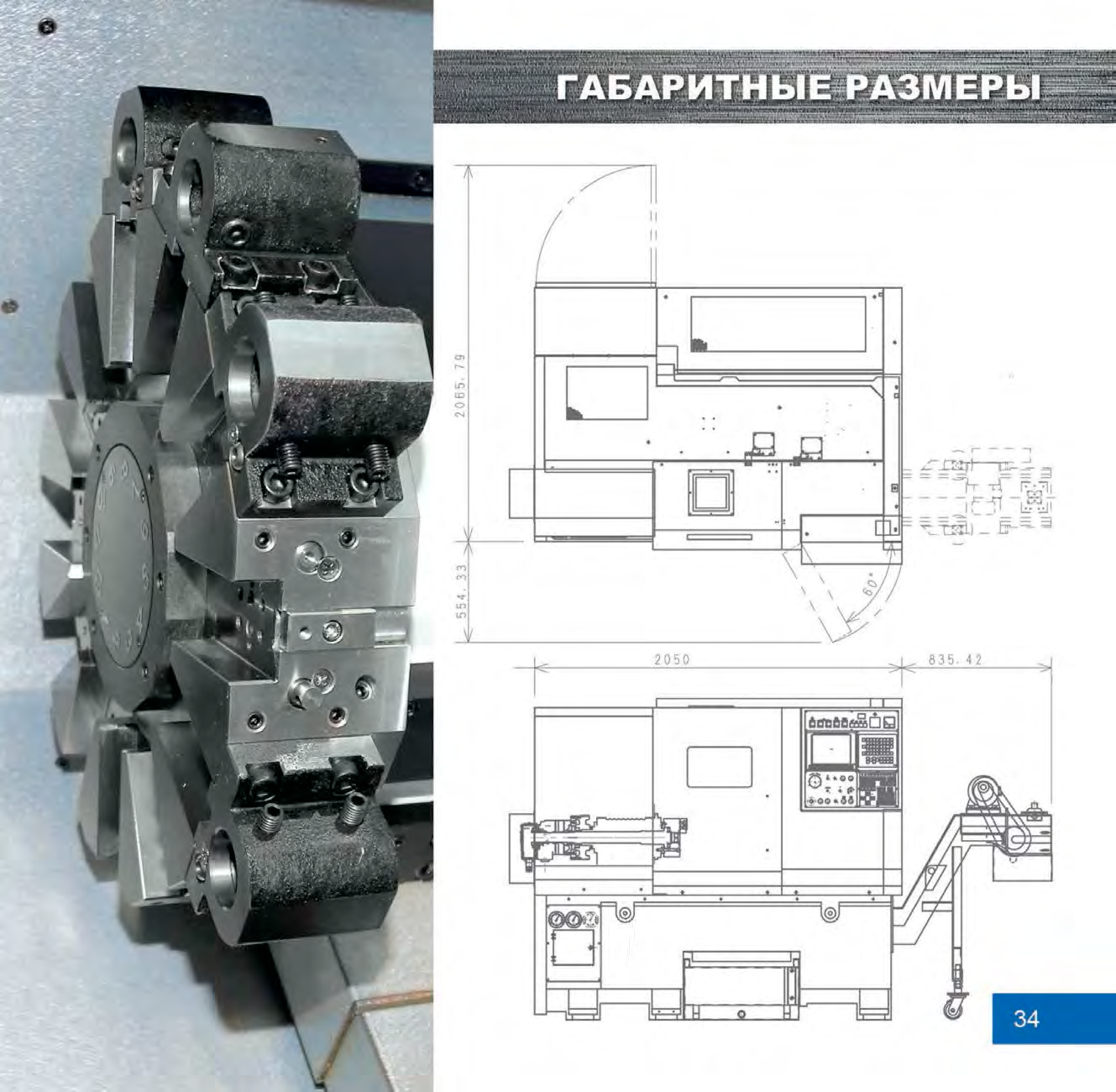

| Длина | мм | 2190 |
| Ширина | мм | 1660 |
| Высота | мм | 1765 |
| Вес | кг | 3800 |

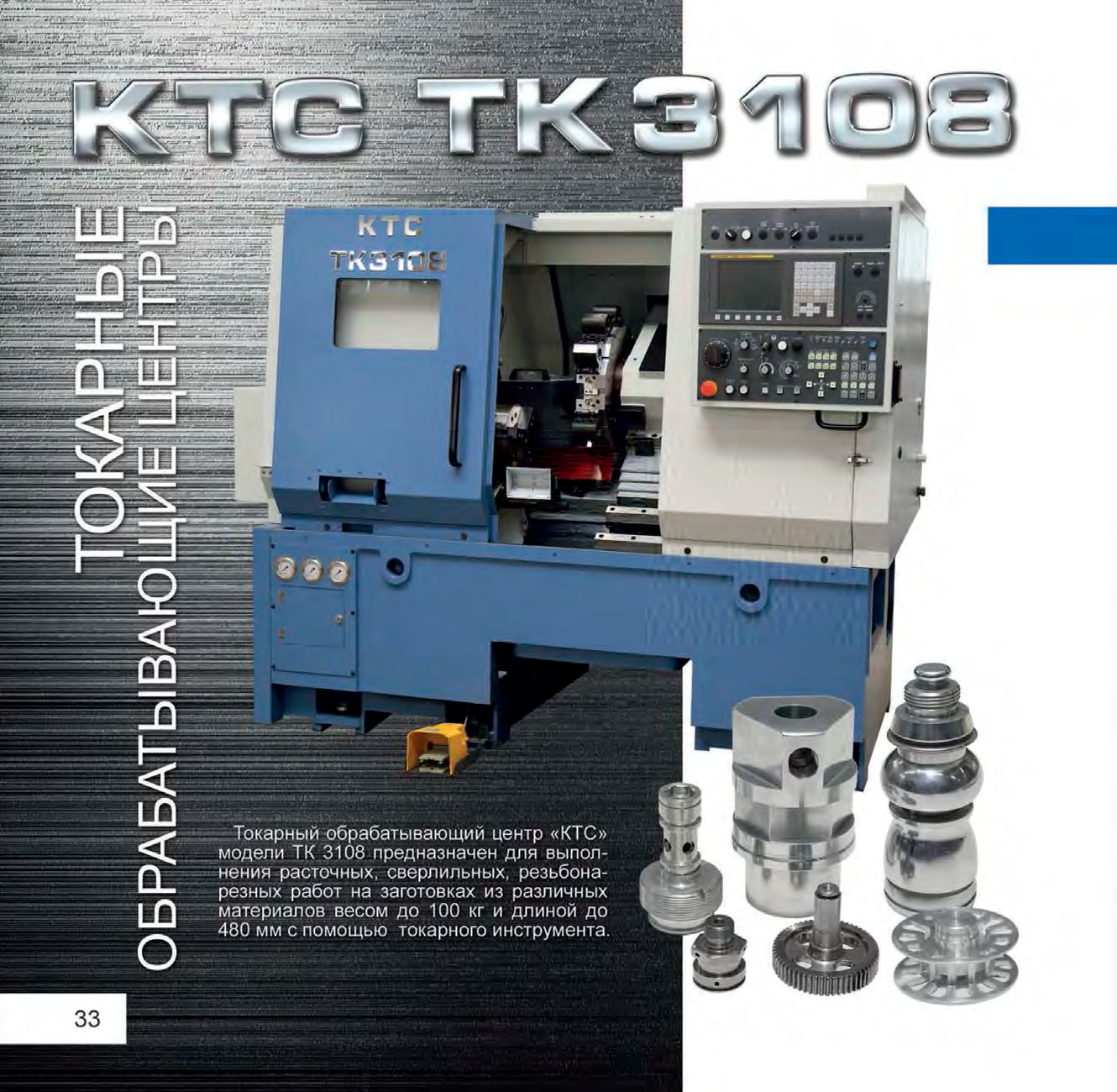

Токарный обрабатывающий центр «КТС» модели ТК 3108 предназначен для выполнения расточных, сверлильных, резьбонарезных работ на заготовках из различных материалов весом до 100 кг и длиной до 480 мм с помощью токарного инструмента.
