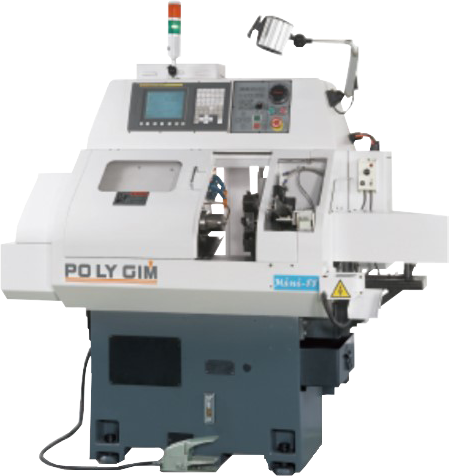

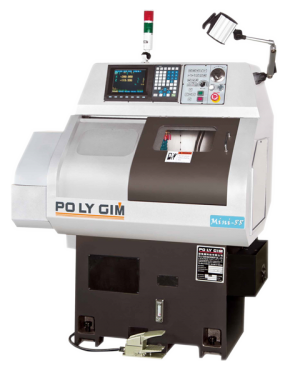

Компактные токарные станки серии MINI-88

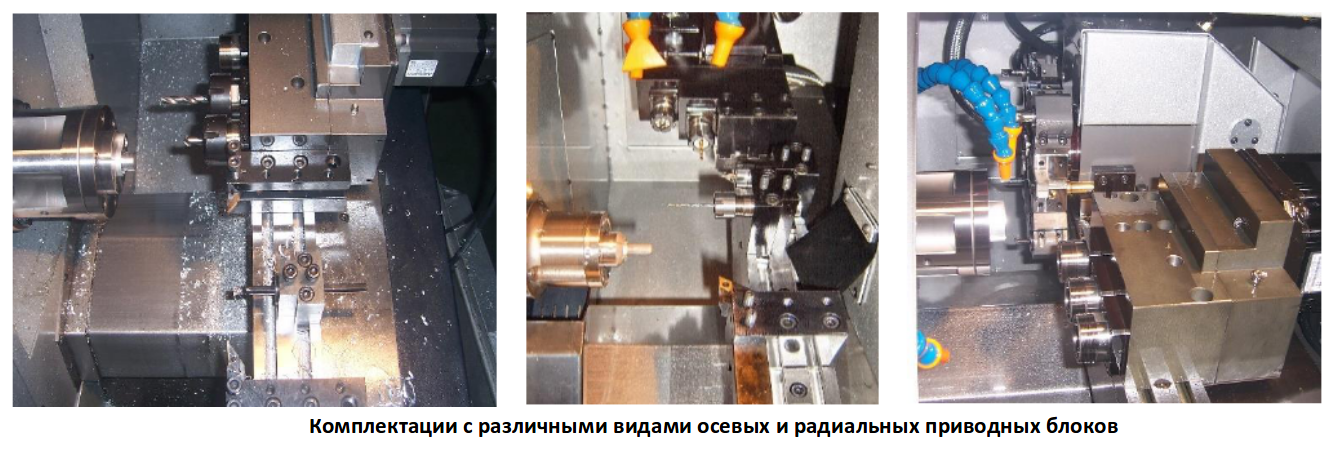

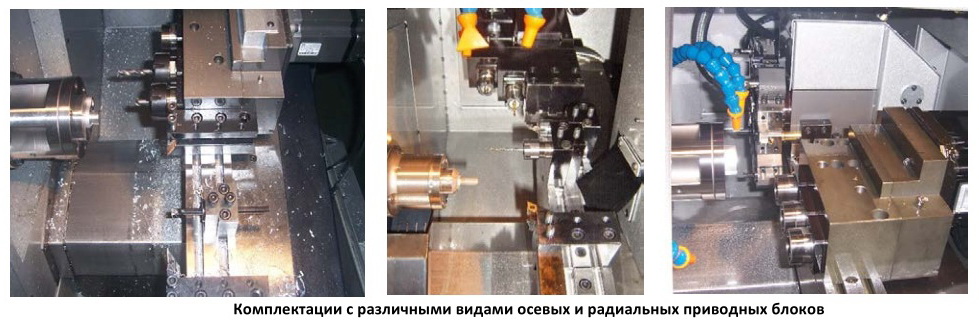

ФОТОГРАФИИ
| Модель |
MINI-88 |
MINI-88-20 |
|
| Макс. диаметр обработки, мм |
в патроне 60 |
21 |
|
| Макс. длина обработки, мм |
120 |
100 |
|
| Перемещение по оси Х, мм |
170 |
||
| Перемещение по оси Z, мм |
170 |
||
| Ускоренное перемещение, м/мин |
15 |
18 |
|

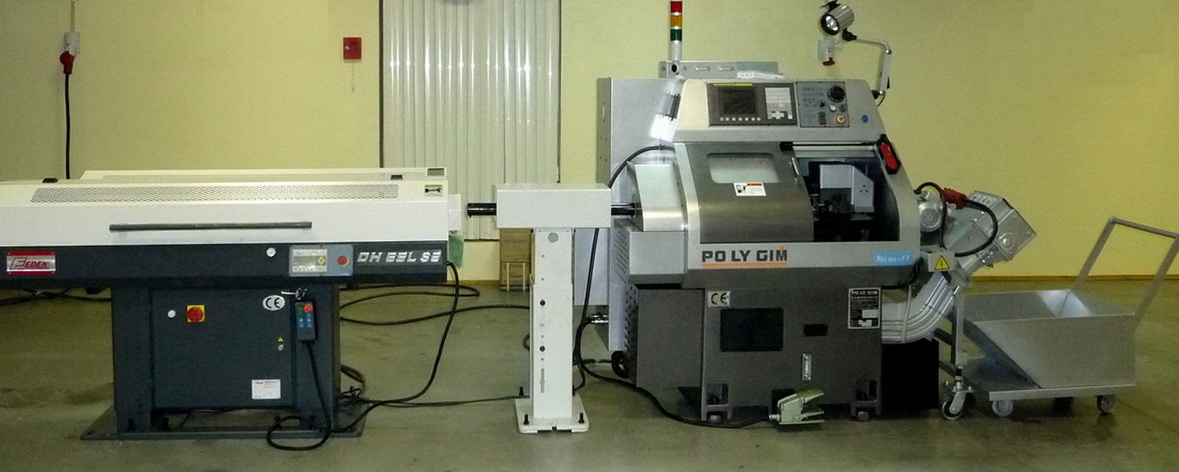

| Макс. диаметр прутка, мм |
Ø 26 |
Ø 21 |
|
| Диаметр отверстия в шпинделе, мм |
Ø 34 |
Ø 23 |
|
| Размер гидравлического патрона |
4" |
- |
|
| Мощность двигателя шпинделя, кВт |
2,2 |
2,2 |
|
| Тип привода шпинделя |
ремень |
мотор-шпиндель |
|
| Частота вращения шпинделя, об/мин |
100 ~ 5000 |
100 ~ 8000 |
|
| Количество инструментов |

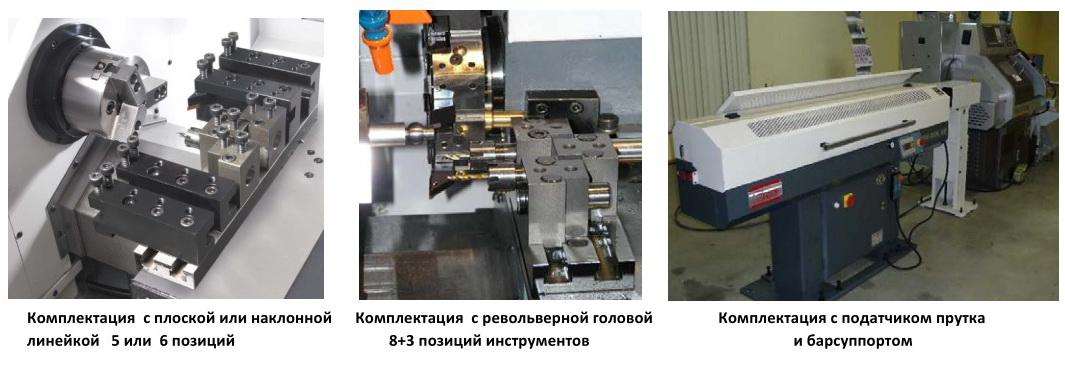

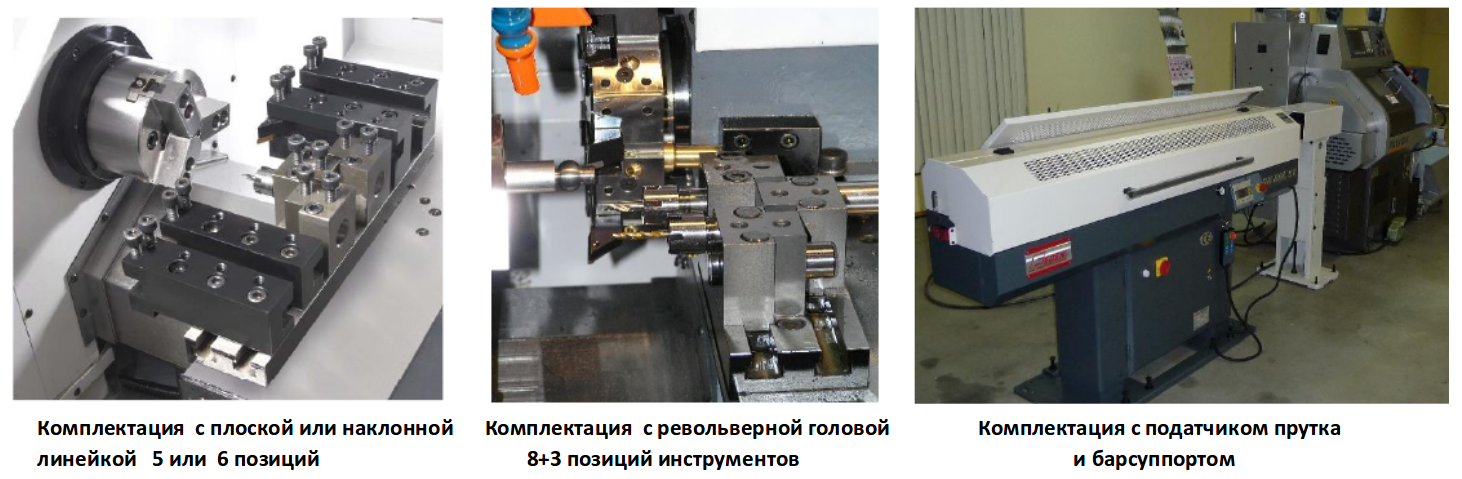

5 на линейке или 8 рев.гол. +3 лин. |
8 без рев.головы |
|
| Размер токарной державки, мм |
□ 16 |
||
| Макс. Ø расточного инструмента, мм |
Ø 20 |
Ø 16 |
|
| Точность позиционирования, мм |
+ 0,005 |
||
| Частота вращения приводных блоков ER16 (опция), об/мин |
3000 |
||
| Мощность приводных блоков ER16 (опция), кВт |
0,2 или 0,4 |
||
| Повторяемость, мм |
+ 0,003 |
||
| Габариты, мм |
1100 х 1000 х 1500 |
||
| Масса, кг |
1 058 |
1008 |
|
