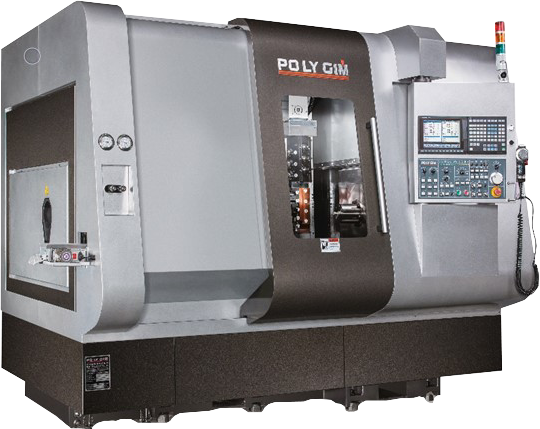

Токарные станки серии PLG с осью Y

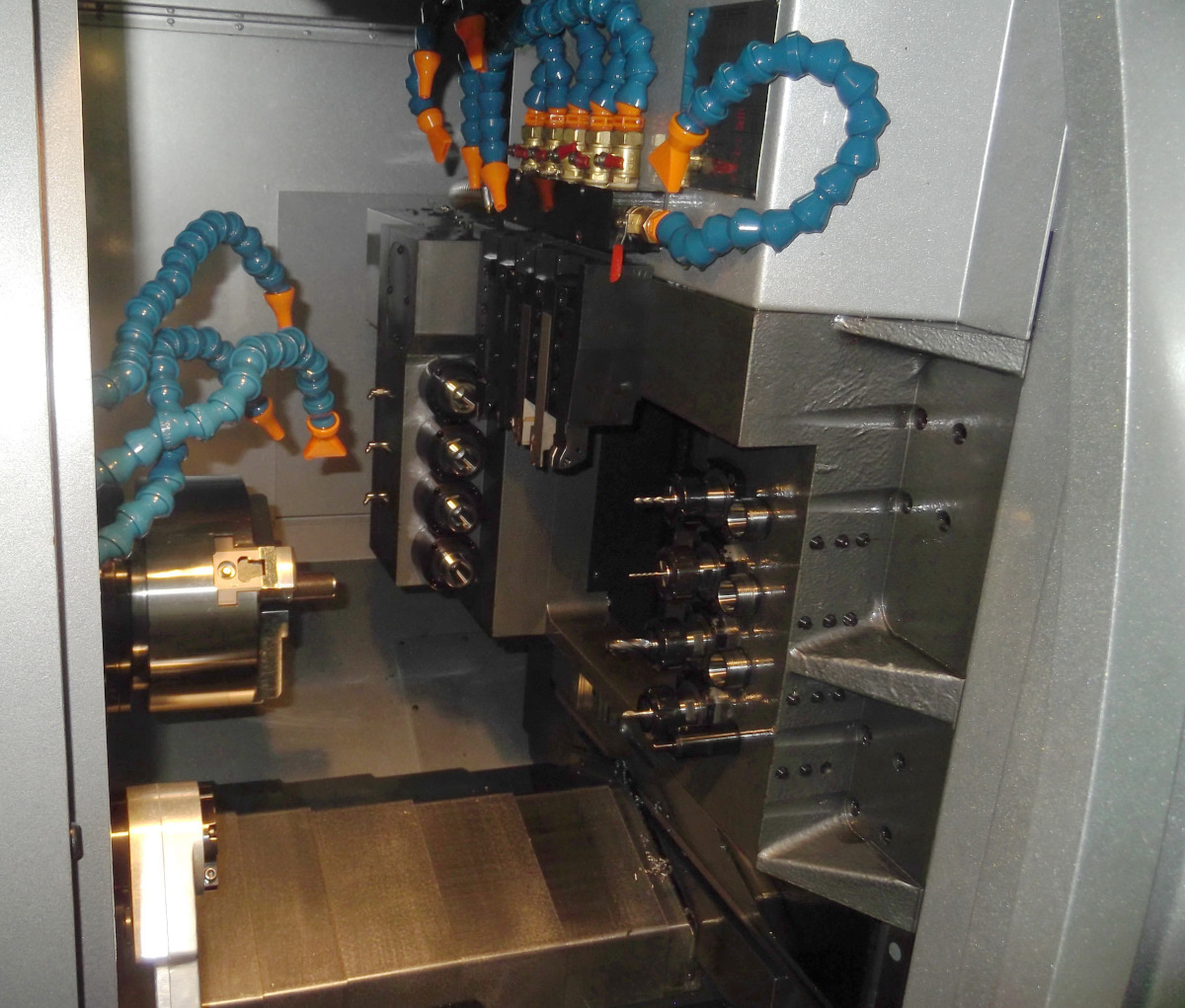

ФОТОГРАФИИ
| Модель |
PLG-42Y |
PLG-52Y |
PLG-60Y |
| Макс. диаметр обработки, мм |
42 |
52 |
60 |
| Макс. длина обработки, мм |
Ø прутка х 3 |
||
| Перемещение по оси Х, мм |
190 |
||
| Перемещение по оси Z, мм |
300 |
||
| Перемещение по оси Y, мм |
300 |
||
| Диаметр отверстия в шпинделе, мм |
55 |
60 |
85 |
| Максимальный диаметр прутка ,мм |
42 |
52 |
60 |
| Тип цанг для цангового патрона |
173Е/42мм |
177Е/52мм |
185Е/60мм |
| Мощность двигателя шпинделя, кВт |
7,5 |
7,5 |
11 |
| Мощность двиг. по осям X,Z,Y, кВт |
1,5 / 1 / 1 |
||
| Мощность двигателей приводного инструмента, кВт |
2,2 |
||
| Частота вращения шпинделя, об/мин. |
100-5000 |
||
| Частота вращения приводных инструментов, об/мин. |
200-5000 |
||
| Индексация шпинделя, град. |
5° / 0,001° (опция) |
||
| Ускоренное перемещение, м/мин |
16 |
||
| Кол-во токарных державок |
6 |
5 |
5 |
| Размер токарных державок, мм |
□ 20 х 20 х 110 |
||
| Кол-во осевых инструментов |
6 |
||
| Размер осевых инструментов, мм |
Ø25 |
||
| Макс. диаметр осевого сверления |
Ø25 |
||
| Размер нарезаемой осевой резьбы |
М16 |
||

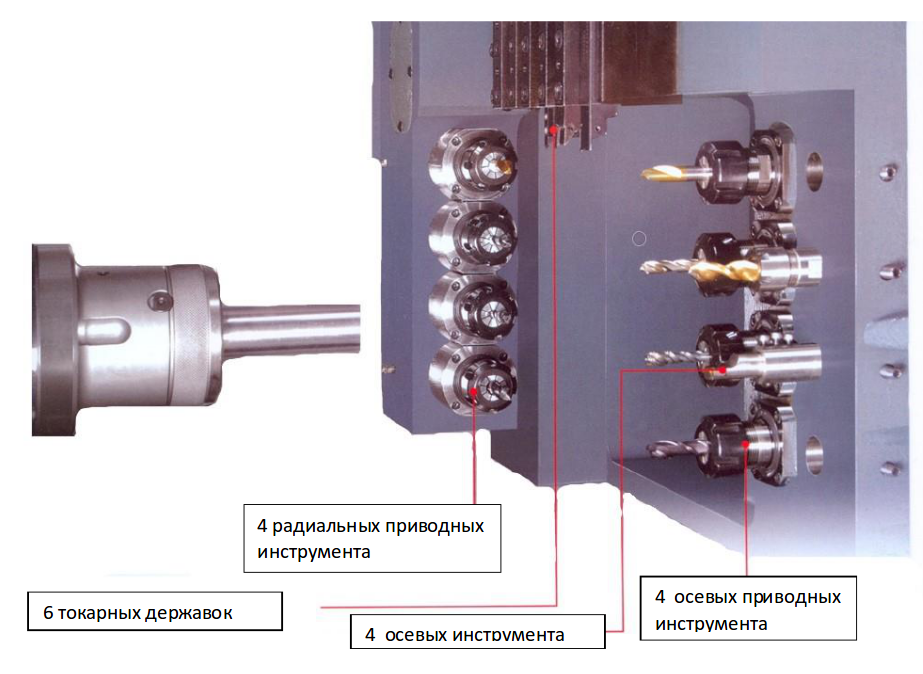

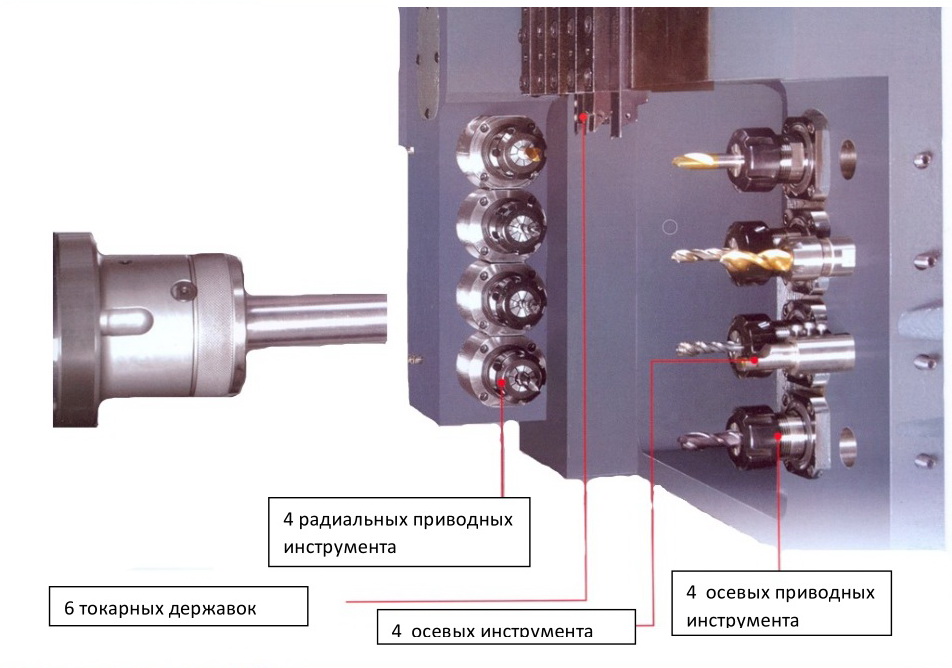

| Кол-во приводных осевых инстр-ов |
4 |
||
| Кол-во приводных радиальных инструментов |
4 |
||
| Размер приводного инструмента |
16мм (ER25) |
||
| Макс. диаметр сверления / нарезания резьбы приводным инструментом, мм |
16 / М10 |
||
| Точность позиционирования, мм |
+ 0,005 |
||
| Повторяемость, мм |
+ 0,003 |
||
| Габариты, мм |
2490 х 1690 х 1965 |
||
| Масса, кг |
3000 |
||
