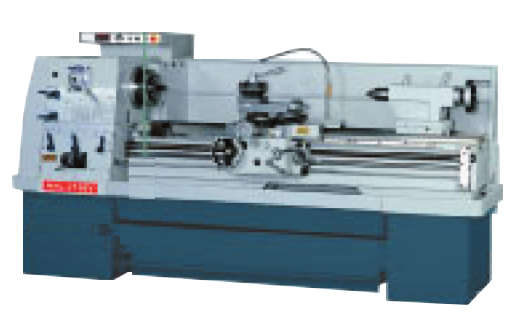

Токарно-винторезные станки серии BHL
|
Модель |
ВНL-1550 |
ВНL-1550V |
|
Высота центров |
190 мм |
|
|
Наибольший диаметр обработки над станиной |
Ø387 мм |
|
|
Наибольший диаметр над выемкой в станине |
Ø610 мм |
|
|
Наибольший диаметр обработки над поперечиной |
Ø238 мм |
|
|
Межцентровое расстояние |
1250 мм |
|
|
Ширина станины |
280 мм |
|
|
Ширина выемки перед планшайбой |
265 мм |
|
|
Торец шпинделя, коническое отверстие |
D1-6, MT № 6 |
|
|
Гильза центра шпинделя |
MT № 6 х MT № 4 |
|
|
Диаметр отверстия шпинделя |
Ø56 мм |
|
|
Скорость вращения шпинделя |
16 ступеней / 25-2000 об/мин |
L 22-72 об/мин |
|
Длина станины / Ширина каретки |
484 / 450 мм |
|
|
Перемещение поперечины |
235 мм |
|
|
Перемещение верхней направляющей |
120 мм |
|
|
Диаметр пиноли |
Ø59 мм |
|
|
Перемещение пиноли |
127 мм |
|
|
Конусность центров |
МТ. № 4 |
|
|
Основной шпиндель |
7,5 л.с. |
5,5 кВт переменного тока (7,5 л.с.), инвертор |
|
Масса (без упаковки/с упаковкой) |
1450 / 1700 кг |
|
|
Длина |
2580 мм |
|
|
Ширина х Высота |
1120 х 1745 мм |
|
