Токарные станки с ЧПУ с направляющими качения TAKISAWA cерии NEX
Серия NEX-105/106/108/110/108M/110M – токарные станки с ЧПУ на направляющих качения с максимальной частотой вращения шпинделя 6000 об/мин и возможностью установки фрезерного привода, что существенно расширяет возможности обработки, позволяя делать сложные фрезерные операции на токарном станке. Длинные заготовки возможно обрабатывать, используя заднюю бабку, поджимая автоматическим задним центром, также возможна обработка длинных валов, как в ручном, так и в автоматическом люнете.
Серия NEX-108Y/110Y – токарные станки с ЧПУ на направляющих качения с осью Y и мощными револьверными головками стандарта BMT обеспечивают высокопроизводительную обработку тел вращения. Установленный фрезерный привод с осью Y существенно расширяет возможности обработки, позволяя выполнять сложные фрезерные операции на токарном станке. Длинные заготовки возможно обрабатывать, используя заднюю бабку, поджимая автоматическим задним центром, также возможна обработка длинных валов, как в ручном, так и в автоматическом люнете.
Серия NEX-506/906/908 — токарные станки с ЧПУ на направляющих качения с противошпинделем позволяют производить обработку сложных тел вращения, фланцев, дисков, валов, штуцеров, осей и других тел вращения, требующих перехвата для доработки на противошпинделе с возможной фрезерной обработкой, используя приводную револьверную головку. Опционально возможно установить на токарный станок мощный редукторный привод с высоким крутящим моментом, что позволит вести производительную обработку тяжелообрабатываемых материалов.
|
Модель |
NEX-105 |
NEX-106 |
NEX-108 |
NEX-110 |
|
Устанавливаемый Ø заготовки, мм |
400 |
350 |
400 |
495 |
|
Максимальный Ø точения, мм |
220 (T8) |
260 |
320 |
400 |
|
Максимальная длина точения, мм |
185 |
350 |
481 |
657 |
|
Максимальный Ø прутка, мм |
42 |
43 |
52 |
75 (77) |
|
Обороты шпинделя, об/мин |
6000 |
5000 |
4000 |
3500 |
|
Размер патрона шпинделя, дюйм |
6" |
6" |
8" |
10" |
|
Револьверная головка, шт. |
Т8 (Т12) |
Т12 |
Т10 (Т12) |
Т10 (Т12) |
|
Размер державки инструмента, мм |
20 |
20 |
25 |
25 |
|
Макс. Ø расточного инструмента, мм |
25 |
32 |
40 |
50 |
|
Макс. Ø приводного инструмента, мм |
- |
- |
- |
- |
|
Перемещение задней бабки, мм |
150 |
290 |
435 |
580 |
|
Конус пиноли задней бабки, мм |
МТ3 |
МТ4 |
МТ4 |
МТ5 |
|
Двигатель главного шпинделя, кВт |
5,5/7,5 |
5,5/7,5 |
7,5/11 |
15/18,5 |
|
Вес станка, кг |
2500 |
3500 |
4300 |
5000 |
|
Модель |
NEX-108M |
NEX-108Y |
NEX-110М |
NEX-110Y |
|
Устанавливаемый Ø заготовки, мм |
408 |
480 |
560 |
560 |
|
Максимальный Ø точения, мм |
260 |
260 |
350 |
350 |
|
Максимальная длина точения, мм |
446 |
444,5 |
629,8 |
635 |
|
Максимальный Ø прутка, мм |
52 |
52 |
75 |
75 |
|
Обороты шпинделя, об/мин |
4000 |
4000 |
3500 |
3400 |
|
Размер патрона шпинделя, дюйм |
8" |
8" |
10" |
10" |
|
Револьверная головка, шт |
Т12 |
Т12 |
Т12 |
Т12 |
|
Размер державки инструмента, мм |
25 |
25 |
25 |
25 |
|
Макс. Ø расточного инструмента, мм |
40 |
40 |
40 |
40 |
|
Макс. Ø приводного инструмента, мм |
20 |
20 |
20 |
20 |
|
Перемещение задней бабки, мм |
435 |
435 |
580 |
580 |
|
Конус пиноли задней бабки, мм |
МТ4 |
МТ4 |
МТ5 |
МТ5 |
|
Двигатель главного шпинделя, кВт |
7,5/11 |
7,5/11 |
15/18,5 |
15/18,5 |
|
Двигатель приводного инструмента, кВт |
3,7/5,5 |
3,7/5,5 |
3,7/5,5 |
3,7/5,5 |
|
Перемещение по оси Y, мм |
- |
± 40 |
- |
± 50 |
|
Вес станка, кг |
4300 |
4500 |
6000 |
6500 |
|
Модель |
NEX-506 |
NEX-906 |
NEX-908 |
|
Максимальный Ø точения, мм |
240 |
240 |
330 |
|
Максимальная длина точения, мм |
350 |
350 |
551 |
|
Максимальный Ø прутка, мм |
52 |
52 |
75 |
|
Обороты основного шпинделя, об/мин |
5000 |
5000 |
5000 |
|
Обороты противошпинделя, об/мин |
6000 |
6000 |
5000 |
|
Ø патрона основного шпинделя, дюйм |
6" |
6" |
8" |
|
Ø патрона противошпинделя, дюйм |
6" |
6" |
6" |
|
Револьверная головка, шт |
T12 |
T12 |
T12 |
|
Размер державки инструмента, мм |
20 |
20 |
25 |
|
Макс. Ø расточного инструмента, мм |
32 |
32 |
40 |
|
Двигатель основного шпинделя, кВт |
7,5/11 |
7,5/11 |
11/18,5 (11/15) |
|
Двигатель противошпинделя, кВт |
5,5/7,5 |
5,5/7,5 |
5,5/7,5 (7,5/11) |
|
Двигатель приводного инструмента, кВт |
2,2/3,7 (3,7/5,5) |
2,2/3,7 (3,7/5,5) |
3,7/5,5 (5,5/7,5) |
|
Вес станка, кг |
3900 |
4500 |
6000 |
Дополнительные комплектующие (опции)
- Система ЧПУ FANUC 0i-TF (Япония) + 10,4” LCD монитор c цветным экраном
- Система ЧПУ FANUC 0i-TF MGi (Япония) - Manual Guide i (диалоговое программирование)
- Револьверная голова с сервоприводом (приводной инструмент)
- Блоки приводного инструмента
- Шпиндельная бабка с редукторным приводом
- Гидравлический цанговый патрон
- Задняя бабка с программируемым перемещением пиноли и корпуса
- Система контроля измерения инструмента (ручная)
- Система контроля измерения инструмента Renishaw (автоматическая)
- Система контроля износа инструмента
- Уловитель готовых деталей
- Конвейер деталей
- Счетчик деталей
- Система удаления тумана
- Продувка патрона
- Система подачи СОЖ 10/15/50 бар (насос Grandfos)
- Маслоотделитель, дискового типа
- Интерфейс для автоподатчика прутка
- Автоподающее устройство Fedek модели DH-65L (1,5 м)
- Автоматизированное устройство вытягивания прутка
- Конвейер для стружки + бак
- Кондиционер эл шкафа
- Стабилизатор напряжения
- Автоматическое отключение питания при изготовлении определенной партии деталей
- Блокировка станка при работе
- Увеличенная мощность помпы подачи СОЖ
- Комплект закаленных кулачков
- Комплект не закаленных кулачков
- Интерфейс для роботизированной системы
- Робот-манипулятор

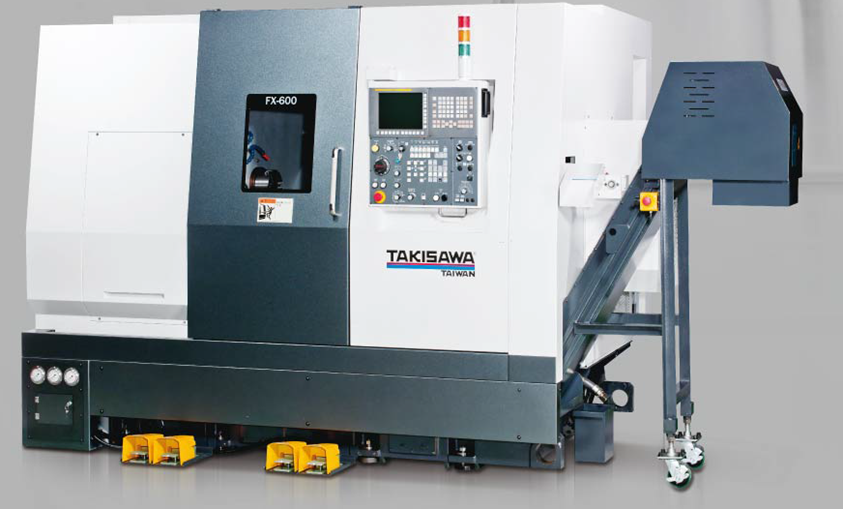

- FX-600, Fanuc 0iTF, 10" цветной LCD / FX-800, Fanuc 0iTF, 15" цветной LCD
- Manual guide i с 10” монитором / Manual guide i с 15” монитором
- 486 / 32bit
- Объем памяти 1/4MB
- Графическая функция
- Автоматическая подача воздуха на деталь M07
- Автоматическое отключение питания М30
- Два 3-кулачковых гидравлических патрона со сквозным отверстием
- Педальное управление зажимом / разжимом патрона
- Индексация поворота шпинделя 0,001 мм
- Ременный привод шпинделя
- Пневматическая продувка патрона
- Система охлаждения
- Система подачи СОЖ 5 бар
- Система гидравлики
- Система смазывания, автоматическая
- Теплообменник для шкафа электроавтоматики
- Линейные направляющие по осям X / Z, THK NR
- Приводной инструмент по оси Z и Х (на каждый револьвер) - 1
- Цанги для приводного инструмента, компл. - 1
- Резцедержатель для расточного резца, компл. - 8
- Резцедержатель для наружной обработки, компл. - 4
- Резцедержатель для U-образного сверла, компл. - 4
- Набор втулок для различных резцов - 2
- Комплект сырых кулачков (комплект из 3х кулачков) - 1
- Ловушка деталей
- Конвейер деталей
- Лампа дневного света
- Световой сигнал (3 цвета)
- Трансформатор
- Набор инструментов для обслуживания станка
- Комплект документации по программированию, эксплуатации и обслуж.
- Гарантия на детали станка - 1 год
- Гарантия на систему управления - 2 года
- Пуско-наладочные работы
