Поршневые токарные станки TAKISAWA серии TPS
|

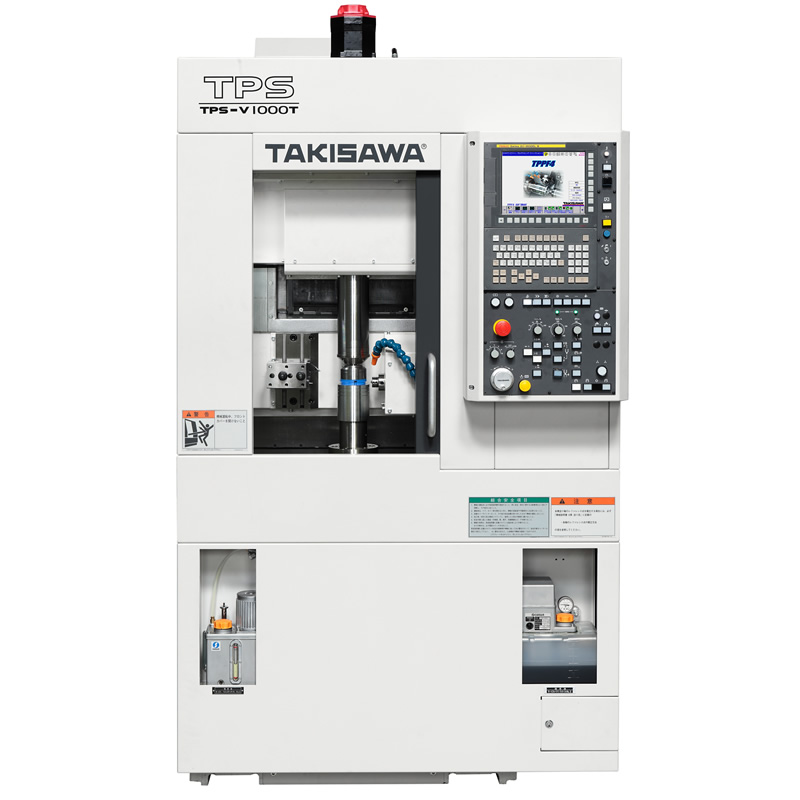

Модель |
TPS-V1000 |
TPS-V1000Т |
|
Задняя бабка |
- |
• |
|
Макс. диаметр поворота / Макс. длина поворота, мм |
Ø 130 / 160 |
|
|
Cкорость вращения шпинделя, мин -1 |
4000 |
|
|
Тип револьверной головки |
для некруглой обработки |
|
|
Шпиндельный двигатель, кВт |
15/11 |
|
|
Электроэнергия, кВа |
20 |
21 |
|
Источник давления воздуха, МПа |
0,5 |
|
|
Высота установки, мм |
2200 |
|
|
Требуемая площадь установки, мм |
1180×3075 |
|
|
Вес станка, кг |
4000 |
4170 |
Вертикальный поршневой станок TPS-V1000 имеет несравненно малую ширину 1180 мм, и, кроме того, его возможности значительно расширены. Керамический слайд и линейный привод двигателя, установленный на некруглом обрабатывающем устройстве, обеспечивают высокую скорость обработки, что приводит к сокращению времени обработки. Процессы, отличные от некруглой обработки, могут быть интегрированы путем оснащения дополнительной гребенчатой пластиной.
|

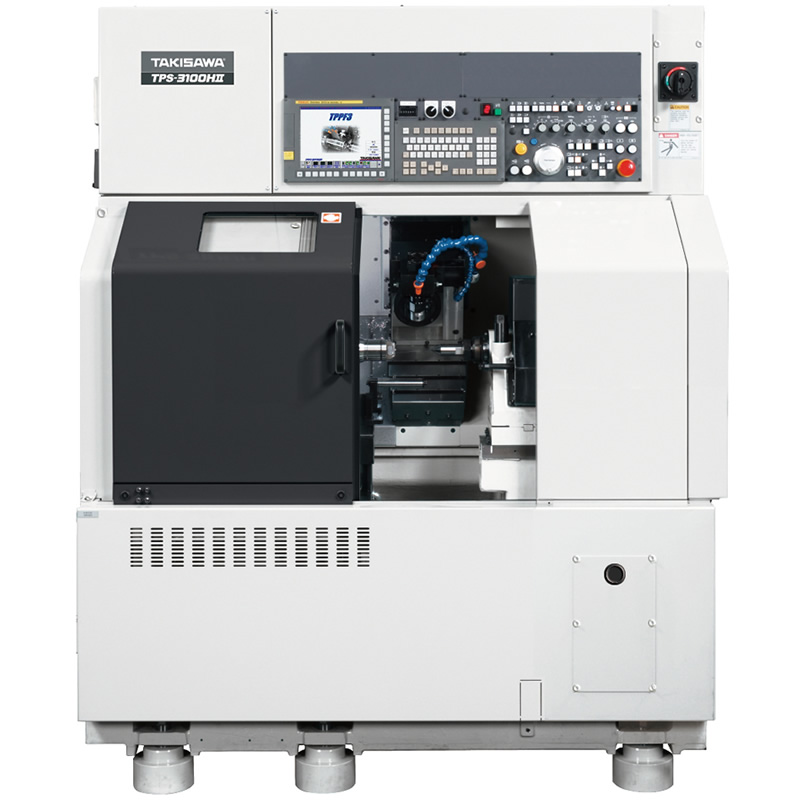

Модель |
TPS-3100HII |
|
Макс. диаметр поворота / Макс. длина поворота, мм |
Ø 290 / 370 |
|
Cкорость вращения шпинделя, мин -1 |
4000 |
|
Тип револьверной головки |
для некруглой обработки |
|
Шпиндельный двигатель, кВт |
11 |
|
Электроэнергия, кВа |
21,3 |
|
Источник давления воздуха, МПа |
0,5 |
|
Высота установки, мм |
1970 |
|
Требуемая площадь установки, мм |
1600×2370 |
|
Вес станка, кг |
3000 |
Станок TPS-3100HII предназначен для обработки поршня двигателя OD овальной формы. Простой и легкий в эксплуатации. Простая конструкция и компактные размеры позволяют легко устанавливать станок в поршневые производственные линии. Простой в обслуживании.
|
Модель |
TPS-3200HII |
|
Макс. диаметр поворота / Макс. длина поворота, мм |
Ø 246 / 320 |
|
Cкорость вращения шпинделя, мин -1 |
1000 |
|
Тип револьверной головки |
для некруглой обработки |
|
Шпиндельный двигатель, кВт |
7 |
|
Электроэнергия, кВа |
14 |
|
Источник давления воздуха, МПа |
0,5 |
|
Высота установки, мм |
1900 |
|
Требуемая площадь установки, мм |
1795×1850 |
|
Вес станка, кг |
2600 |
Станок TPS-3200HII выполняет овальную обработку поршневого кольца ID и OD, а также отрезку.
|
Модель |
TPS-3300HII |
|
Cкорость вращения шпинделя, мин -1 |
Левый Шпиндель:1000 / Вращающийся Инструмент:42000 |
|
Тип револьверной головки |
Инструментальный Шпиндель |
|
Шпиндельный двигатель, кВт |
7 / Вращающийся Инструмент:15 |
|
Электроэнергия, кВа |
30,3 |
|
Источник давления воздуха, МПа |
0,5 |
|
Высота установки, мм |
1970 |
|
Требуемая площадь установки, мм |
1795×2640 |
|
Вес станка, кг |
2800 |
В последнее время для поршней некоторых легких автомобильных двигателей нового типа штифтовое отверстие для соединения поршня и штока обрабатывается в форме некруглого колокола, чтобы выдерживать взрывное воздействие двигателя. TPS-3300HII разработан для обеспечения инновационных решений таких задач механической обработки. Обработка этой сложной формы требует высокой точности, так как форма, похожая на Колокольную часть трубы, состоит из кривой и овала. Это ID-3-мерный станок, сочетающий в себе преимущества токарного станка с ЧПУ и сверхвысокочастотного обрабатывающего центра. Он может легко очистить проблемы с помощью оригинального спирального метода выскабливания TAKISAWA. Кроме того, он может закончить обработку граней, как зеркало.
|
Модель |
TPS-3400HII |
|
Макс. диаметр поворота / Макс. длина поворота, мм |
Ø 260 / 285 |
|
Cкорость вращения шпинделя, мин -1 |
4000 |
|
Тип револьверной головки |
для некруглой обработки |
|
для поворота |
|
|
Шпиндельный двигатель, кВт |
11 |
|
Электроэнергия, кВа |
22,2 |
|
Источник давления воздуха, МПа |
0,5 |
|
Высота установки, мм |
1970 |
|
Требуемая площадь установки, мм |
1600×2370 |
|
Вес станка, кг |
3000 |
Станок TPS-3400HII предназначен для сокращения технологического процесса путем обработки овальной формы OD и Кольцевой канавки поршней автомобильных двигателей. Столб инструмента Тьюринга для обработки Кольцевой канавки поршня OD Slideway может быть наклонен в соответствии с канавкой в соответствии с различным ходом канавки. Функция высокоскоростной обработки полностью синхронизирует оси C, Z и Y для обеспечения высокоскоростной обработки OD до Овального профиля сечения
|
Модель |
TPS-3500HII |
|
Макс. диаметр поворота / Макс. длина поворота, мм |
Ø 260 / 250 |
|
Cкорость вращения шпинделя, мин -1 |
4000 |
|
Тип револьверной головки |
для некруглой обработки |
|
для поворота |
|
|
Шпиндельный двигатель, кВт |
11 |
|
Электроэнергия, кВа |
23 |
|
Источник давления воздуха, МПа |
0,5 |
|
Высота установки, мм |
1725 |
|
Требуемая площадь установки, мм |
2125×2500 |
|
Вес станка, кг |
3600 |
Станок TPS-3500HII предназначен для полного процесса обработки эллиптического поршня, объединенный в компактном и прочном корпусе, обеспечивающем овальную и стандартную токарную обработку поршня.
|
Модель |

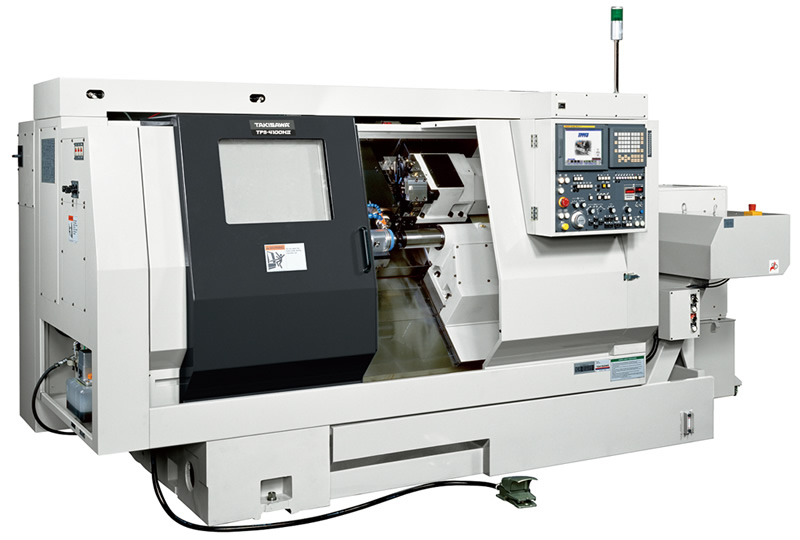

TPS-4100HII |
|
Макс. диаметр поворота / Макс. длина поворота, мм |
Ø 320 / 250 |
|
Cкорость вращения шпинделя, мин -1 |
4000 |
|
Тип револьверной головки |
T1:Восьмиугольная Барабанная Револьверная Головка |
|
T2:для некруглой обработки |
|
|
Шпиндельный двигатель, кВт |
11/7.5 |
|
Электроэнергия, кВа |
28,1 |
|
Источник давления воздуха, МПа |
0,5 |
|
Высота установки, мм |
1850 |
|
Требуемая площадь установки, мм |
3880×2673 |
|
Вес станка, кг |
5500 |
Станок TPS-4100HII типа интеграции процесса, в которой функция некруглой обработки интегрирована в 2-осевой токарный станок с ЧПУ, может обеспечить высокую эффективность обработки поршней и т. д. в переменном роде переменная партия гибких производств.
|
Модель |
TPS-5000HII |
|
Макс. диаметр поворота / Макс. длина поворота, мм |
Ø 320 / 250 |
|
Cкорость вращения шпинделя, мин -1 |
Поворачивать: 4000、Non-Circular:3000 |
|
Тип револьверной головки |
T1,T2: Поворотная Револьверная Головка |
|
T3:для некруглой обработки |
|
|
Шпиндельный двигатель, кВт |
11/7.5 |
|
Электроэнергия, кВа |
30,8 |
|
Источник давления воздуха, МПа |
0,5 |
|
Высота установки, мм |
1850 |
|
Требуемая площадь установки, мм |
3880×2673 |
|
Вес станка, кг |
6000 |
Станок TPS-5000HII типа интеграции процесса, в которой некруглая обработка интегрирована в 2-револьверный 4-осевой токарный станок с ЧПУ, чтобы обеспечить высокую эффективность обработки поршней. и т.д. в гибких производствах переменного вида с переменной партией
