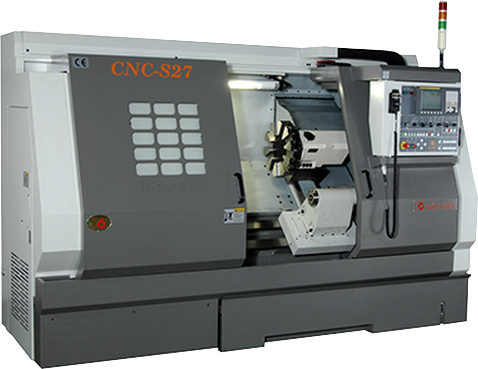

Токарные станки серии CNC-S27/S27L/CNC-S27С/S27LC
|
МОДЕЛЬ |
|
CNC-S27/S27L |
CNC-S27С/S27LC |
|
Макс.диаметр вращения над станиной |
мм |
Ø 600 |
Ø 600 |
|
Макс.диаметр обработки |
мм |
Ø 450 |
Ø 400 |
|
Макс.длина обработки |
мм |
600/1000 |
600/1000 |
|
Расстояние между центрами |
мм |
650/1150 |
650/1150 |
|
Диаметр гидравлического патрона |
мм |
10” [опц.12”] |
10” [опц.12”] |
|
ШПИНДЕЛЬ |
|
|
|
|
Макс. частота вращения |
об/мин |
3200 [2500] |
3200 [2500] |
|
Торец шпинделя |
|
А2-8 |
А2-8 |
|
Привод шпинделя |
кВт(ЛС) |
15/18.5 (20/25) |
15/18.5 (20/25) |
|
Диаметр отверстия в шпинделе |
мм |
Ø 87 |
Ø 87 |
|
Диаметр прутка |
мм |
Ø 75 |
Ø 75 |
|
РЕВОЛЬВЕРНАЯ ГОЛОВКА |
|
|
|
|
Тип |
|
серво |
приводная |
|
Кол-во инструментальных позиций |
|
10 |
VDI 40 x 12T |
|
Сечение хвостовика |
мм |
□ 25 |
□ 25 |
|
Макс. диаметр инструмента |
мм |
Ø 50 |
Ø 40 |
|
ОСЬ Х |
|
|
|
|
Тип направляющих |
|
коробчатые |
коробчатые |
|
Перемещение |
мм |
225+20 |
235+20 |
|
Ускоренное перемещение |
м/мин |
18 |
18 |
|
Диаметр ШВП* шаг |
мм |
Ø 32*P6 |
Ø 32*P6 |
|
ОСЬ Z |
|
|
|
|
Тип направляющих |
|
коробчатые |
коробчатые |
|
Перемещение |
мм |
650/1150 |
650/1150 |
|
Ускоренное перемещение |
м/мин |
20 |
20 |
|
Диаметр ШВП* шаг |
мм |
Ø 40*P10 |
Ø 40*P10 |
|
ГИДРАВЛИЧЕСКАЯ СИСТЕМА |
|
|
|
|
Емкость бака |
л |
60 |
60 |
|
Привод гидравлической системы |
кВт(ЛС) |
1.46 (2) |
1.46 (2) |
|
СИСТЕМА ОХЛАЖДЕНИЯ |
|
|
|
|
Емкость бака |
л |
170/220 |
170/220 |
|
Привод системы охлаждения |
ЛС |
1/4 |
1/4 |
|
ЗАДНЯЯ БАБКА |
|
|
|
|
Перемещение |
мм |
650/1150 |
650/1150 |
|
Диаметр пиноли |
мм |
Ø 90 |
Ø 90 |
|
Перемещение пиноли |
мм |
100 |
100 |
|
Внутренний конус пиноли |
|
MT#5 |
MT#5 |
|
ГАБАРИТЫ СТАНКА (без конвейера для стружки) |
|
|
|
|
д х ш х в |
см |
325/375 x 195 x 205 |
325/375 x 195 x 205 |
|
Масса станка |
кг |
4500/5000 |
4500/5000 |
*Обратите внимание, что все спецификации могут быть изменены без предварительного уведомления.
