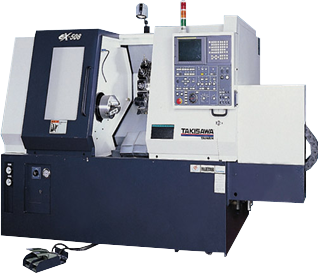

EX 510

ФОТОГРАФИИ

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
Максимальный диаметр обработки (мм) 380
Максимальная длина обработки (мм) 509
Максимальный диаметр прутка (Л / П) (мм) 75 / 52
ШПИНДЕЛЬ:
Кол-во шпинделей 2
Диаметр шпинделя (дюйм) 10
Скорость шпинделя (об/мин) 3500
Конус шпинделя А2-8
Диаметр сквозного отверстия (мм) 86
Внутр диаметр подшипника шпинделя (мм) 120
ПРОТИВОШПИНДЕЛЬ:
Диаметр шпинделя (дюйм) 8
Скорость шпинделя (об/мин) 3500
Конус шпинделя А2-5
Диаметр сквозного отверстия (мм) 63
Внутр диаметр подшипника шпинделя (мм) 100
РЕВОЛЬВЕРНАЯ ГОЛОВА:
Количество 1
Тип гнезда 12
Кол-во приводного инструмента 12
Скорость вращения приводного инструмента (об/мин) 5000
Величина хода по оси Х (мм) 230
Величина хода по оси Z (мм) 530
Величина хода по оси В (мм) 680
Скорость быстрого перемещения (ось X) (м/мин) 16
Скорость быстрого перемещения (ось Z) (м/мин) 20
Размер инструмента (мм) 25
Размер муфты (мм) 250
ДВИГАТЕЛЬ:
Электродвигатель шпинделя (кВт) 15
Электродвигатель противошпинделя (кВт) 11
Электродвигатель приводного инструмента (кВт) 5.5
Двигатель подачи по оси Х (кВт) 1.2
Двигатель подачи по оси Z (кВт) 3.0
Двигатель револьверной головы (кВт) 1.2
БАК:
Бак гидравлической системы (л) 40
Бак системы смазки (л) 2
Бак системы охлаждения (л) 220
РАЗМЕР:
Длина (мм) 3750
Ширина (мм) 2000
Высота (мм) 2000
Вес (кг) 5500
EX-510, Fanuc 0i TD, 8.4" цветной LCD
Графическая функция
Автоматическая подача воздуха на деталь M07
Автоматическое отключение питания М30
Два 3-кулачковых гидравлических патрона со сквозным отверстием
Педальное управление зажимом / разжимом патрона
Индексация поворота шпинделя 0,001 мм
Встроенный мотор-шпиндель Fanuc по оси С
Пневматическая продувка патрона
Выносной пульт управления MPG
Система охлаждения
Система гидравлики
Система смазывания, автоматическая
Теплообменник для шкафа электроавтоматики
Линейные направляющие по осям X / Z, THK NR
Приводной инструмент по оси Z и Х 1
Цанги для приводного инструмента, компл. 1
Резцедержатель для расточного резца, компл. 4
Резцедержатель для наружной обработки, компл. 2
Резцедержатель для U-образного сверла, компл. 2
Набор втулок для различных резцов 1
Комплект сырых кулачков (комплект из 3х кулачков) 1
Лампа дневного света
Световой сигнал (3 цвета)
Набор инструментов для обслуживания станка
Комплект документации по программированию, эксплуатации и обслуж.
Гарантия на детали станка 1 год
Гарантия на систему управления 2 года
Пуско-наладочные работы
Нарезание резьбы переменного шага 1
Многократные повторяющиеся циклы G70~G76 1
Manual guide i с 10* монитором 1
Устройство настройки инструмента (Renishaw) 1
Устройство контроля поломки инструмента 1
Система удаления тумана 1
Пистолет для обдува воздухом 1
Система фильтрации СОЖ, бумажный фильтр 1
Маслоотделитель, диского типа 1
Интерфейс податчика прутка 1
Податчик прутка 1.5 м (FEDEK) 1
Выталкиватель обработанных деталей для противошпинделя 1
Конвейер для стружки 1
Ловушка деталей 1
Конвейер деталей 1
Автоматическая передняя дверца 1
Замена на цанговый патрон 1
Комплект цанг, любого размера 1
Комплект каленых кулачков 1
Комплект сырых кулачков, 6-8* 1
Комплект сырых кулачков, 10* 1
Приводной инструмент по оси Х без подачи СОЖ 1
Приводной инструмент по оси Z без подачи СОЖ 1
Приводной инструмент по оси Х с подачей СОЖ 15 бар (макс.) 1
Приводной инструмент по оси Z с подачей СОЖ 15 бар (макс.) 1
