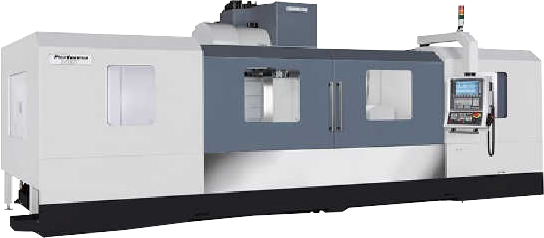

V10XP

ФОТОГРАФИИ

Система управления / Control system:
Модель Fanuc 0iMD, А packag
Язык Русский
10.4" цветной LCD, 64 bit, 1/2 Mb, Manual Guide I
Функция жесткого резьбонарезания (метчик) Rigid taping
USB разъем
Интерфейс Ethernet
Функция резьбонарезания (винтовая интерполяция)
Цилиндрическая интерполяция
Автоматическая подача воздуха на заготовку, код M07
Автоматическое отключение, код M30
Количество регистрируемых программ 400
Выносной пульт управления MPG
Стол / Table:
Размеры стола X / Y, мм 2750 / 950
Стандартная нагрузка на стол, кг 2400
Количество пазов / ширина пазов, мм / расстояние между пазами, мм 7 / 18 / 125
Подача / Feeding:
Ходы по осям X / Y / Z, мм 2600 / 1030 / 815
Подача позиционирования X / Y / Z, м/мин 33 / 33 / 25
Настройка ускорения по осям X / Y / Z + / + / +
Рабочие подачи X / Y / Z, м/мин. 12 / 12 / 12
Точность / повторяемость позиционирования, мм (JIS 6388 (300 mm)) 3,3333333333
Автоматическое смазывание
Линейные направляющие повышенной жесткости и прямоугольные направляющие для оси Z THK NR
Характеристики шпинделя / Spindle characteristics:
Конус шпинделя BT40
Максимальные обороты шпинделя, об/мин 11 000
Мощность шпинделя, л.с. 30 (пик)
Тип привода Ременный
Масляное охлаждение
Обдув инструмента через шпиндель при смене
Магазин инструментов / Tool hive:
Вместимость магазина, поз. 24
Выбор кармана в магазине Произвольный
MAX диаметр инструмента при занятых соседних ячейках, мм 65
MAX диаметр инструмента при свободных соседних ячейках, мм 130
MAX длина инструмента, мм 350
MAX вес инструмента, кг 8
Время смены инструмента, сек. 3,8
Верхняя крышка для инструментального магазина
Система подачи СОЖ / System of coolant delivery:
Объём бака под СОЖ, л 700
Подача СОЖ через сопла на шпинделе
Подача СОЖ через шпиндельную бабку
Подача СОЖ рядом с конусом шпинделя
Сепарирование воды и масла
Система удаления стружки / System of chip removal:
Система удаления стружки из зоны резания, 2 шнека по оси Y + тележка для стружки
Система смыва стружки с насосом высокого давления
Подача воздуха через шпиндель
Пистолет для смыва стружки
Питание / Feed:
Напряжение 380V / 50 Hz
Потребляемая мощность, кВт 30
Теплообменник эл шкафа
Прочее / Other:
Установочные размеры, мм 6700 / 3820
Высота, мм (макс.) 3680
Вес, кг 18260
Световой индикатор состояния станка, 3 цвета
Флуоресцентная лампа освещения рабочей зоны
Механический противовес
Замок двери оператора
Комплект документации по программированию, эксплуатации и обслуживанию Русский
Гарантия на детали станка 1 год
Гарантия на систему управления 2 года
Пуско-наладочные работы
Система управления:
10.4" цветной LCD, CF карта 512 MB + Ethernet + USB, 2MB, увеличенная мощность G05P10000 67.2m/min & SSS — M720VS 1
Fanuc 0iMD(A) 10.4" LCD + Manual Guide I 1
Siemens 828D (для JRSR\V) 1
Mitsubishi M720 10,4'' 1
Обработка наклонных поверхностей G68.2 и G53.1 (для Mitsubishi M720 и Fanuc 0i) 1
Увеличение памяти до 2 Mb 1
Сервер данных до 2 Гб 1
AICC22 (для Fanuc 0IMD (A)) — К пакету M720VS 1
Работа с инструментом большого диаметра - Фиксированный карман 1
Программируемая подача СОЖ через форсунки 1
Подача:
Оптические линейки X/Y/Z 1

Подача минимального количество смазки 180 см3 1
Характеристики шпинделя:
Шпиндель для повышенных нагрузок с увеличенным подшипником - 8000 об/мин 1
Шпиндель для повышенных нагрузок с увеличенным подшипником (нужен маслоохладитель) — 12000 об/мин 1
Конус шпинделя — ВBТ40 1
HSK63A (необх.выбрать магаз.ин-тов для HSK63A) — HSK63A 1
Конус шпинделя - DIN40 / CAT40 / SK40 1
Поворотный стол (Akira-Seiki):
Подготовка 4-й оси - При заказе без стола 1
Подготовка 4/5 осей 1
Поворотный стол, гидравлический, червячный привод, 22 об/мин — d 255 мм 1
Поворотный стол, гидравлический, червячный привод, 10 об/мин — d 320 мм 1
Поворотный стол, гидравлический, червячно-роликовый привод, 33-50 об/мин — d 255 мм 1
Поворотный стол, гидравлический, червячно-роликовый привод, 33-40 об/мин — d 255 мм 1
Поворотно-наклонный стол, червячный привод, гидравлический, 16-22 об/мин — d 255 мм 1
Поворотно-наклонный стол, червячный привод, гидравлический, 11-16 об/мин — d 320 мм 1
Задняя бабка - ручной привод 1
Задняя бабка - автоматический привод 1
Поворотный стол (TJR):
Поворотный стол, гидравлический, HR-255R(N)-T/J — d 255 мм 1
Увеличенные подшипники, осевые и радиальные — Германия
Червячный привод — Япония
Привод стола — Mitsubishi 1
Задняя бабка, гидравлическая - ручной привод 1
Задняя бабка, гидравлическая - автоматический привод 1
Опорная плита под заднюю бабку - ручной привод 1
Опорная плита + крепежная пластина + крепеж под заднюю бабку - автоматический привод 1

Поворотный стол, гидравлический, HR-320R(N)-T/J — d 320 мм 1
Увеличенные подшипники, осевые и радиальные — Германия
Червячный привод — Япония
Привод стола — Mitsubishi 1
Задняя бабка - ручной привод 1
Опорная плита под заднюю бабку - ручной привод 1
Магазин инструментов:
Количество инструментов — 36 1
Количество инструментов — 28 1
HSK63 (цена за ед-цу) 1
Штревель (за 1 штуку) 1
Система подачи СОЖ:
Подача СОЖ через шпиндель + устройство фильтрации (бумажный фильтр) - 35 бар 1
Подача СОЖ через шпиндель + устройство фильтрации (бумажный фильтр) - 70 бар 1
Охлаждение маслом для обработки без СОЖ 1
Фильтр (отдельно) - для CTS unit-35 Bar опции 1
Фильтр бака охл.жидкости 100T,OD 56mm X169L 1
Система удаления стружки:
Пистолет для обдува воздухом 1
Конвейер для стружки цепного типа - 1200 мм 1
Конвейер для стружки скребкового типа - 1200 мм 1
Доп. бак для СОЖ — 100 л 1
Конвейер для стружки с 2-уровневой системой фильтрации + тележка для стружки 1
Бак для стружки 1
Бак для стружки 1
Mаслоохладитель 1
Питание:
Система стабилизации напряжения 1
СЕ сертификат 1
Кондиционер эл.шкафа (вместо теплообменника) 1
Трансформатор — 380V 1
Прочее:
Устройство определения поломки инструмента 1
Комплект датчика измерения заготовки - Renishaw OMP60 1
Комплект датчика измерения инструмента - Renishaw TS-27 1
Маслоотделитель 1
Система удаления тумана, управление М кодом 1
Контроль износа инструмента с автоматической сменой 1
Модуль для подключения гидравлических зажимов с возможностью регулировки давления 1
Модуль для подключения пневматических зажимов с возможностью регулировки давления 1
Дополнительная М функция 1
Увеличение гарантии на детали станка в базовой комплектации (+1 год). На каждую опцию +2% от ее стоимости 1
