Горизонтальный обрабатывающий центр НM6300 US wheeler (Китай)

Технические характеристики
Рабочий стол
Длина х Ширина 630х700 мм
Паллета 1
Индексация 1°×360
Передаточное число 240
Максимальный диаметр вращения   ø1200 мм
Т-образный паз (число*ширина*шаг) 5пазов х 22мм х 125мм
Перемещения
Перемещения по осям X/Y/Z 1050х750х900 мм
Расстояние от осевой линии шпинделя до поверхности стола 120~870 мм
Расстояние от торца шпинделя до центра стола 130~1030 мм
Шпиндель (ø190)
Тип привода Синхронный ремень
Максимальная скорость вращения 50-6000 об/мин
Мощность мотора 15/18,5 кВт
Максимальный крутящий момент 143/236 Нм
Ось сервопривода
Ускоренное перемещение по осям X/Y/Z 24/24/24 м/мин
Способ привода серводвигателя Прямой привод
Серводвигатели по осям X/Y/Z/B 3/3/3/3 кВт
Крутящий момент серводвигателя по осям X/Y/Z/B 27/36/36/11 Нм
Рабочая подача 1-10000 мм/мин
Мин. cкорость подачи 0,001 мм
Ось B 10 об/мин
Автоматическая система смены инструмента
Тим магазина Дисковый тип с манипулятором
Ёмкость 30 шт
Хвостовик инструмента ВТ-50
Штревель с хвостовиком (MAS-403) P-50T (45°)
Максимальная длина инструмента 400 мм
Максимальный вес инструмента 15 кг
Время смены инструмента на инструмент 5,5/8 сек
Точность
Точность позиционирования (ISO) ±0,006мм
Повторяемость позиционирования (ISO) ±0,004мм
Точность по оси В позиционирование/повторяемость (ISO) 8''/4''
Общие
Емкость бака охлаждающей жидкости 300 л
Емкость смазочного масла 3 л
Потребляемая мощность 35 кВа
Воздух 6-8 бар
Габариты и вес
Площадь станка (длина х ширина х высота) 5030х3710х2880мм
Вес 12000 кг
КОМПЛЕКТАЦИЯ СТАНКА
1.Система ЧПУ FANUC 0i-MF PLUS (5)    12.  Автоматическое выключение станка
2.Цветной 10,4" ЖК-дисплей 13. Трансформатор
3.Коммуникационный интерфейс и слот для CF-карты 14. Водяной и пневматический пистолет
4.Теплообменник для электрошкафа 15. MPG пульт управления
5.Система автоматической смазки 16. Гидростанция
6. Телескопическая защита направляющих   17.Набор инструментов для установки и обслуживания станка
7. Полное ограждение рабочей зоны 18. Нижний смыв стружки в рабочей зоне
8. Сигнальная лампа 19. Шнек для удаления стружки (по обеим сторонам рабочего стола)
9. Жесткое нарезание резьбы 20. Цепной конвейер для стружки
10. Система подачи СОЖ 21. СОЖ через шпиндель CTS 20 бар
11. Светодиодная рабочая лампа 22.Руководство по эксплуатации и обслуживанию

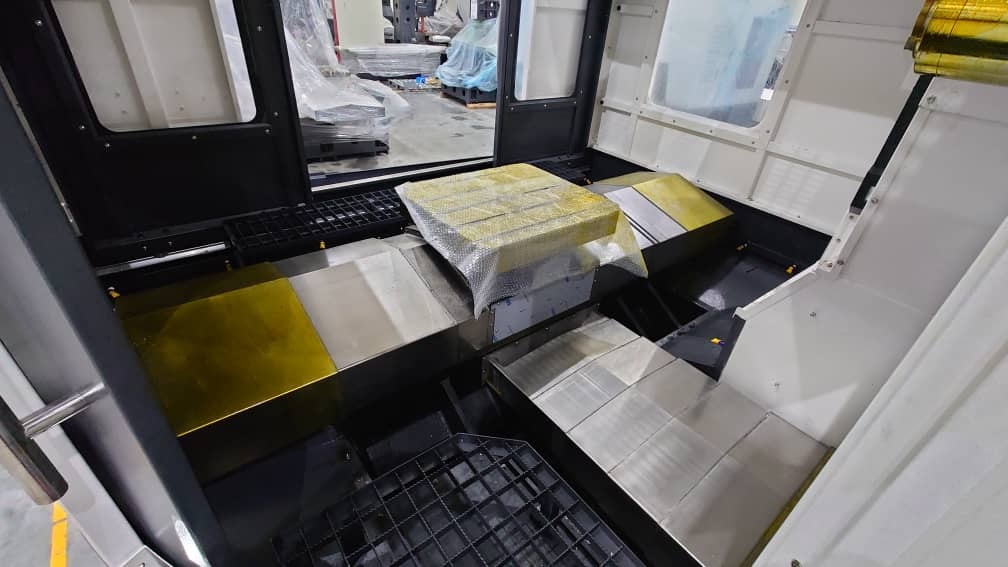

Вид рабочей зоны станка

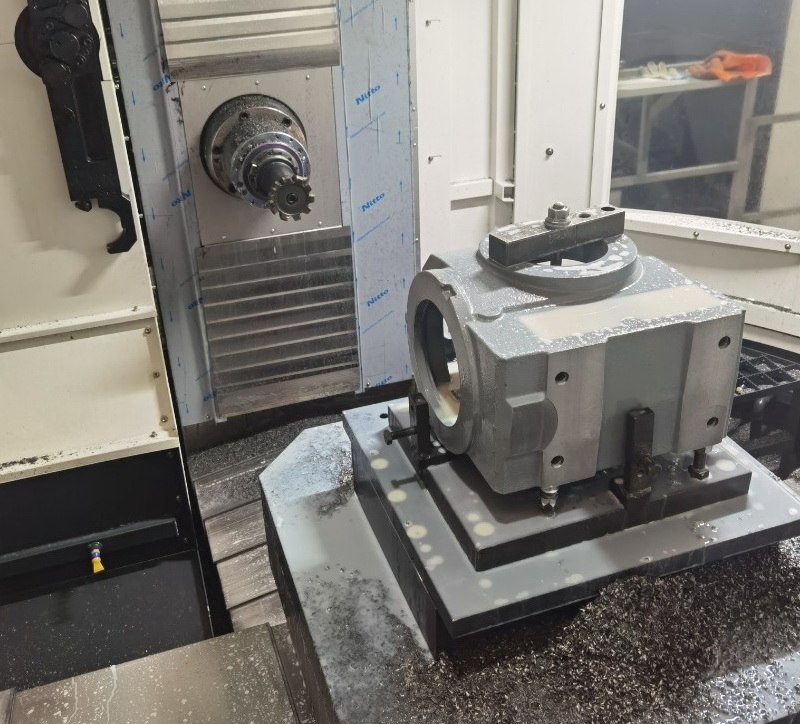

Пример обработки

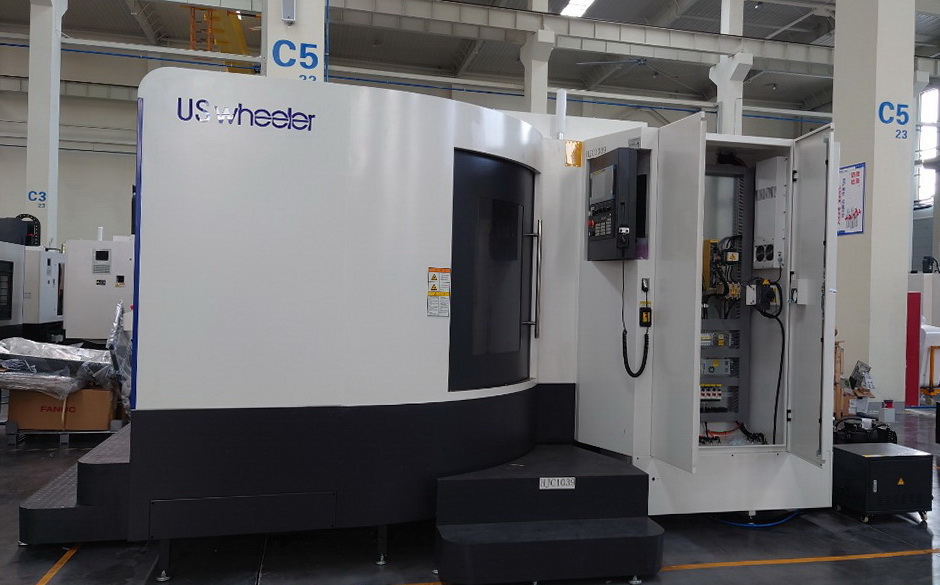

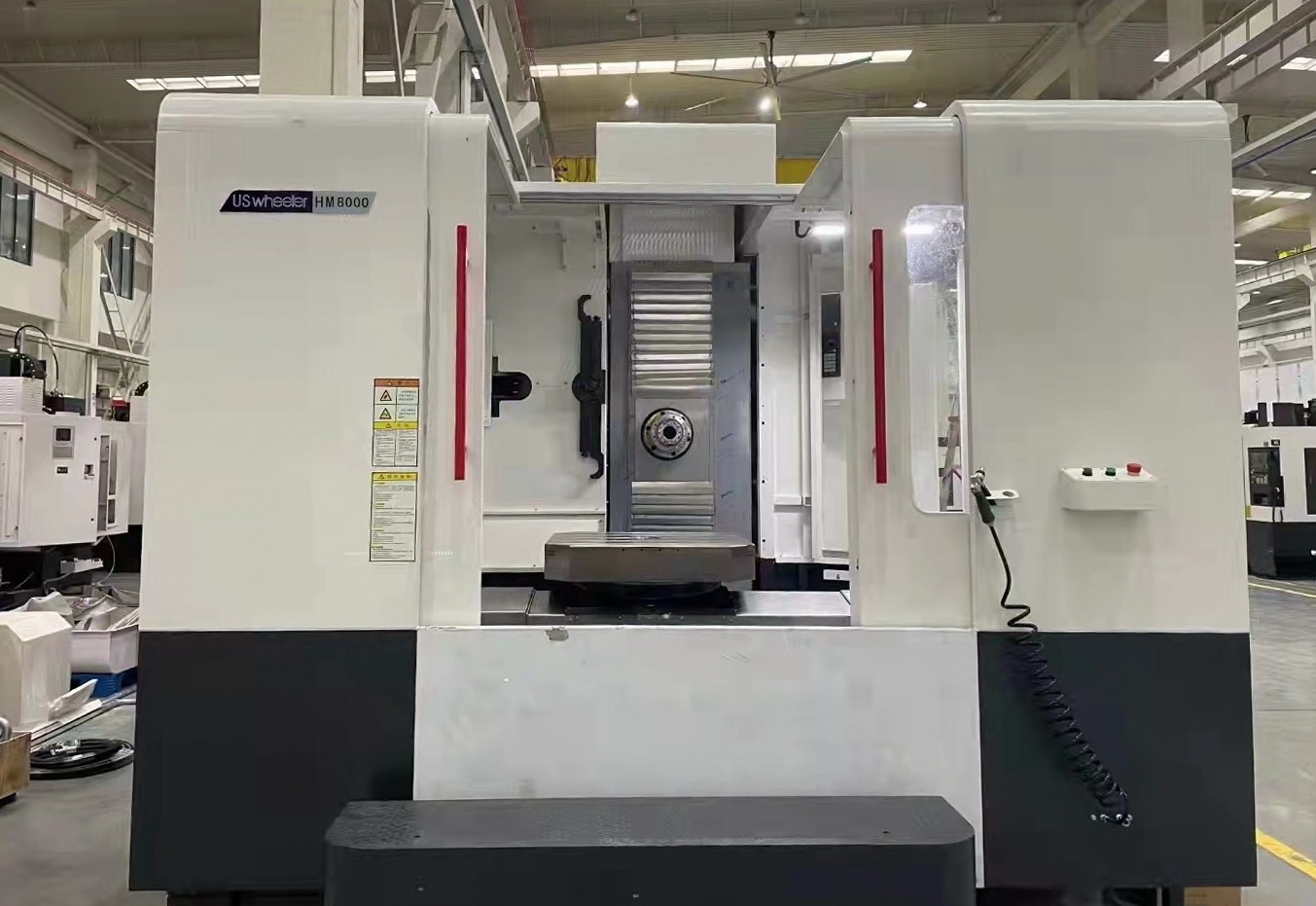

Вид станка
