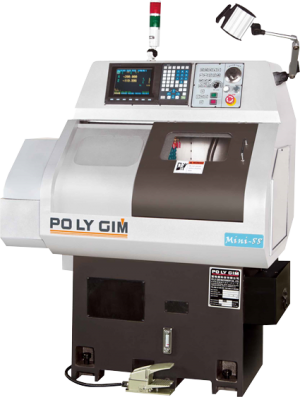

Компактный токарный станок MINI-88 POLY GIM (Тайвань)
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||
|
| Параметры | Ед.изм. | Данные |
| ОСНОВНЫЕ ПАРАМЕТРЫ | Максимальный диаметр обработки | мм | 60 |
| Максимальная длина обработки | мм | 120 | |
| Максимальный диаметр прутка | мм | 25 | |
| Гидравлический патрон | дюйм | 4" | |
| Диаметр отверстия шпинделя | мм | 34 | |
| Диапазон скорости шпинделя | об/мин | 100 - 5000 | |
| РЕВОЛЬВЕРНАЯ ГОЛОВА | Количество позиций | шт | 8 |
| Тип поворота головки |
| Сервопривод | |
| Высота квадратного хвостовика | мм | 16 | |
| Диаметр осевого держателя инструмента | мм | 20 | |
| ПЕРЕМЕЩЕНИЯ ПО ОСЯМ | Ход по оси X | мм | 170 |
| Ход по оси Z | мм | 170 | |
| Ускоренная подача по оси X | м/мин | 16 | |
| Ускоренная подача по оси Z | м/мин | 16 | |
| ТОЧНОСТЬ | Позиционирование | мм | ±0,005 |
| Повторяемость | мм | ±0,003 | |
| ПРИВОДА | Двигатель шпинделя | кВт | 2.2/3.7 |
| Двигатель насоса охладителя | л.с. | 1/4 | |
| Двигатель насоса гидравлики | л.с. | 1 | |
| ЁМКОСТЬ БАКА | Гидросистема | л | 30 |
| СОЖ | л | 60 | |
| Системы смазки | л | 1,75 | |
| РАЗМЕРЫ СТАНКА | Габариты Д х Ш х В | мм | 1200 x 1000 x 1500 |
| Вес нетто | кг | 1100 | |
| Стандартная комплектация | |||
| Описание | Кол-во | Стоимость | |
| Система ЧПУ Fanuc OI-TF | 1 |
| |
| 4” гидравлический цилиндр с цанговым патроном модели 25 | 1 |
| |
| Педаль зажима / разжима патрона | 1 |
| |
| 8-позиционная револьверная головка | 1 |
| |
| Оправка осевого инструмента револьверной головки | 4 |
| |
| Оправка осевого инструмента инструментальной плиты | 3 |
| |
| Переходные втулки к оправке осевого инструмента Ø6, 8, 10, 12, 16 мм (2 комплекта) | 10 |
| |
| Освещение рабочей зоны | 1 |
| |
| Комплект инструментов для обслуживания | 1 |
| |
| Система подачи СОЖ | 1 |
| |
| Выравнивающие болты и подушки | 1 |
| |
| 3-цветная сигнальная лампа | 1 |
| |
| Трансформатор 380V | 1 |
| |
| Руководство по эксплуатации и обслуживанию | 1 |
| |
| Инструкция по программированию | 1 |
| |
| Гарантия на станок 1 год | 1 |
| |
| Опции | |||
| Описание | Кол-во | Стоимость | |
| Улавливатель готовых деталей с транспортером | 1 | Включено | |
| Стружечный конвейер с баком | 1 | Включено | |
| Комплект сырых кулачков 4" | 1 | Включено | |
| Комплект закалённых кулачков 4" | 1 | Включено | |
| Запасной ремень щпинделя | 1 | Включено | |
| Запасной ремень энкодера | 1 | Включено | |
| Работы по запуску станка в эксплуатацию, инструктаж и ознакомление персонала Заказчика с основами управления станком | 1 | Включено | |
| Доставка г.Москва | 1 | Включено | |
| НДС 20% | 1 | Включено | |
| ИТОГО: Стоимость токарного станка с ЧПУ Fanuc OI-TF, модель MINI-88 производства компании «POLY GIM» (Тайвань) | 1 | 56 650,00 USD | |
