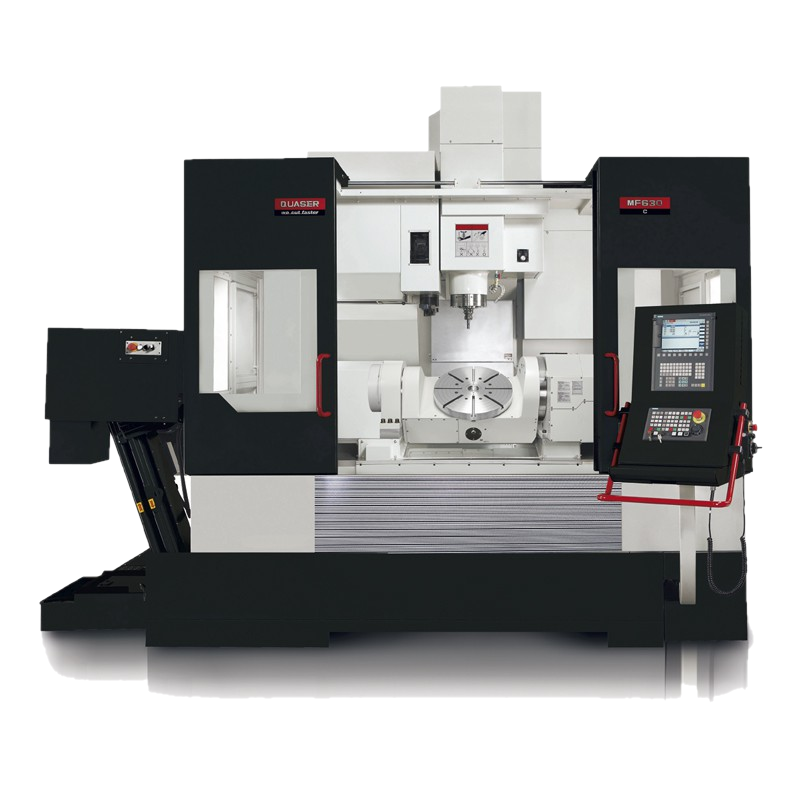

5-осевой фрезерный обрабатывающий центр MF630 QUASER (Тайвань)

Технические характеристики | |||
Модель | SIEMENS | 15" дисплей "Touch screen" | |
828D (5 faces) | |||
Функция резьбонарезания (винтовая интерполяция) | Helical interpolation | ||
Функция жесткого резьбонарезания (метчик) | Rigid taping | ||
Интерфейс для ввода/вывода программ с помощью Flash-карт (USB) | |||
Интерфейс Ethernet | |||
Выносной пульт управления | MPG | ||
Стол / Table: | |||
Размеры стола, мм | Ø500 | ||
Максимальная нагрузка на стол, кг | 300 | ||
Макс размер заготовки | Ø630 x 300 | ||
Подача / Feeding: | |||
Ходы по осям X / Y / Z, мм | 800 / 700 / 610 | ||
А, градусы | +30° ~ -120° | ||
С, градусы | 360° (Continuous) | ||
Усилие резания X / Y / Z, Н | 14137 / 14137 / 21206 | ||
Подача позиционирования X / Y / Z, м/мин | 32 / 32 / 16 | ||
A / C (min-1) | A=11.1 / C=16.6 | ||
Ускорение X / Y / Z, м/сек2 | 3 / 3 / 2 | ||
Точность / повторяемость позиционирования, мм (JIS 6388 (300 mm)) | ±0.003 / ±0.002 | ||
Автоматическое смазывание направляющих | |||
Диаметр и шаг шариковинтовой пары | Ø45 / P=12 / 12 / 12 | ||
Характеристики шпинделя / Spindle characteristics: | |||
Шпиндель с муфтой | NC40 | ||
Конус шпинделя | BBT40 | ||
Скорость шпинделя, об/мин | 12 000 | SC-4.2 | |
Мощность шпинделя, кВт | 17,6 | ||
Момент, Н*м | 112 | ||
Обдув инструмента через шпиндель при смене | |||
Магазин инструментов / Tool hive: | |||
Вместимость магазина, поз. | 30 | ||
Выбор кармана в магазине | Произвольный | ||
MAX диаметр инструмента при занятых соседних ячейках, мм | 76,2 | ||
MAX диаметр инструмента при свободных соседних ячейках, мм | 125 | ||
MAX длина инструмента, мм | 280 | ||
MAX вес инструмента, кг | 7 | ||
Время смены инструмента, сек. | 5 | ||
Система подачи СОЖ / System of coolant delivery: | |||
Объём бака под СОЖ | 600 Л | ||
Подача СОЖ | 20 бар | ||
Подача СОЖ через сопла | 60 Л/мин / 3 бар | ||
Система удаления стружки / System of chip removal: | |||
Смыв стружки | 60 Л/мин / 4.5 бар | ||
Система удаления стружки из зоны резания | Шнеки | ||
Пистолет для смыва стружки | |||
Питание / Feed: | |||
Напряжение | 400V / 50 Hz | ||
Потребляемая мощность, кВт | 30 | ||
Прочее / Other: | |||
Установочные размеры, мм | 3705 x 2530 | ||
Высота, мм | 3230 | ||
Вес, кг | 8750 | ||
Световой индикатор состояния станка | |||
Освещение рабочей зоны | |||
Автоматическая дверца оператора | |||
Комплект документации по программированию, эксплуатации и обслуживанию | Русский | ||
Гарантия на детали станка | 1 год | ||
Гарантия на систему управления | 2 года | ||
Пуско-наладочные работы. | + | ||
Базовая стоимость с НДС и ПНР | 1 | 200 000 € |
