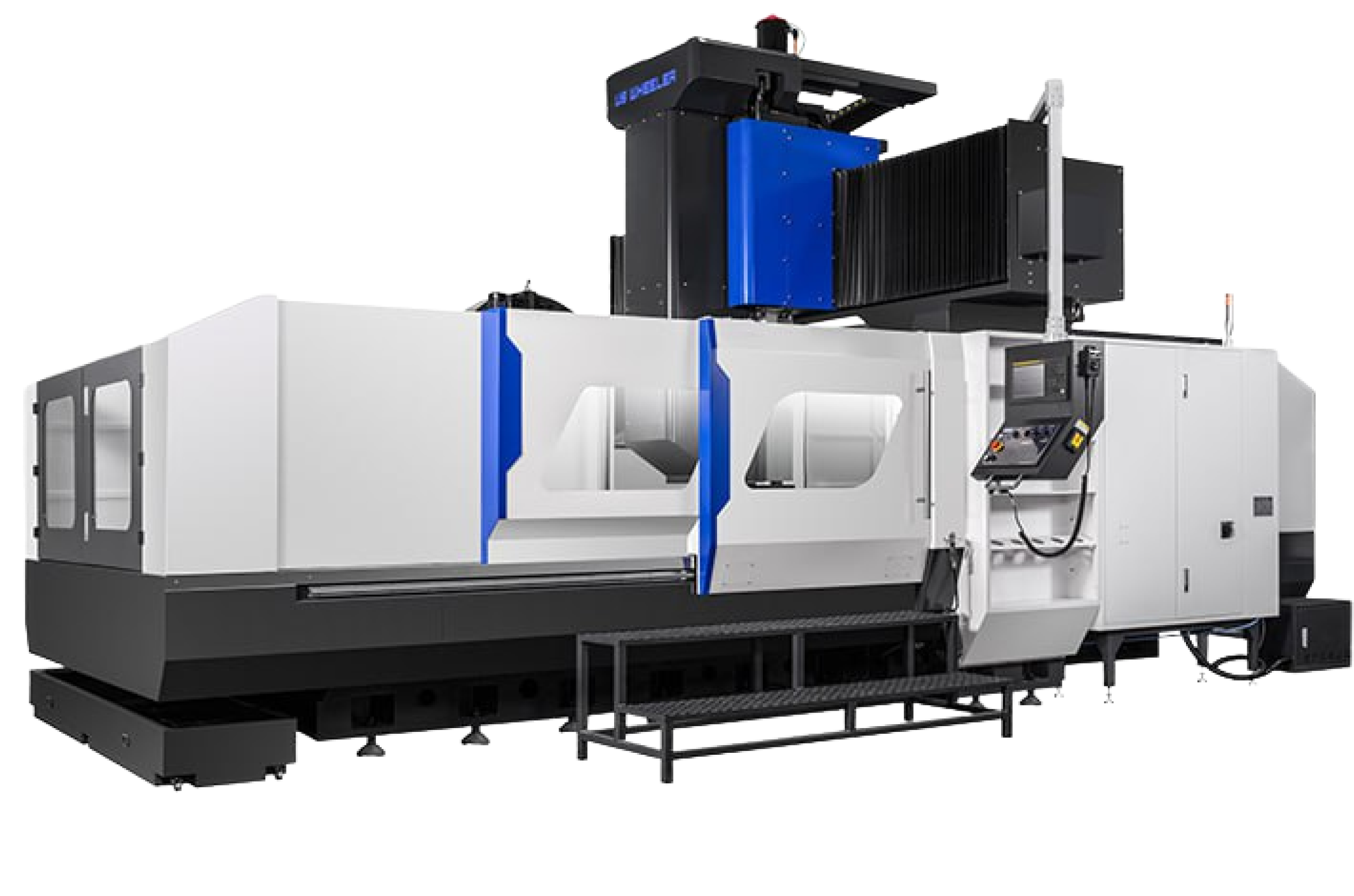

Портальный фрезерный обрабатывающий центр с ЧПУ FANUC модель LM2518

Модель

LM2518

Размер стола, мм

1500×1600

Максимальная нагрузка на стол, кг

8000

Т-образные пазы (количество*ширина*расстояние), мм

9 х 22 х 180

Перемещение X/Y/Z, мм

2500х1800х1000

Расстояние от торца шпинделя до рабочей поверхности, мм

145-1145

Двойной пролёт колонны, мм

1800

Конус шпинделя

BT50 (тяговый штифт 45°)

Максимальная скорость шпинделя, об/мин

6000 (ременный привод)

Мощность двигателя шпинделя (постоянная/макс.), кВт

15/18,5

Быстрое перемещение по осям X/Y/Z, м/мин

12/15/10

Скорость подачи резания по осям X/Y/Z, мм/мин

1-10000

Шариковый винт оси X/Y/Z, мм

Ø63/Ø50/Ø50

Роликовая линейная направляющая оси X/Y, мм

55/55

Режим коробчатого перемещения оси Z/противовес

Азотный противовес

Инструментальный магазин, шт.

24

Максимальный диаметр инструмента, мм

Ø110/Ø220

Максимальная длина инструмента, мм

300

Максимальный вес инструмента, кг

15

Точность позиционирования (ISO), мм

0,015/0,012/0,012

Точность повторяемости (ISO), мм

0,010/0,008/0,008

Давление воздуха, МПа

0,6-0,8

Потребляемая мощность, кВА

40

Габариты (Д×Ш×В), мм

7 258 х 4 547 х 4 890

Вес, кг

23500
