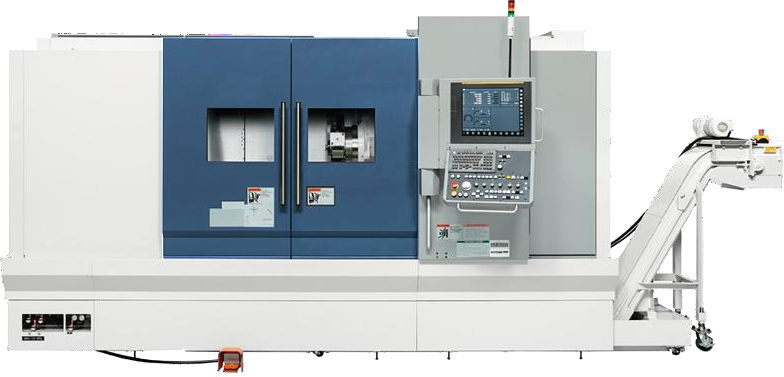

Токарно-фрезерный обрабатывающий центр КТС-5000Y КЭМЗ (Россия)
| Технические характеристики: | ||
|
Позиции | Единица измерения | КТС- 5000 (Y) |
| T12 | ||
| Конструкция | ||
| Конструкция станины |
| Станина с наклоном 30 |
| Направляющая кулиса |
| X: скольжение/Z : |
| Резервуар для СОЖ |
| Поддон |
| Система привода шпинделя |
| Встроенный двигатель |
| Производительность | ||
| Наибольший диаметр обработки над станиной | мм | 600 |
| Стандартный диаметр обточки | мм | 280 |
| Максимальный диаметр обточки | мм | 370 |
| Максимальная длина обточки | мм | 1300 |
| Диаметр обрабатываемого прутка | мм | 102 |
| Длина перемещений | ||
| Перемещение по оси Х (револьверная головка) | мм | 325 |
| Перемещение по оси Z (револьверная головка) | мм | 1470 |
| Перемещение по оси Y (револьверная головка) | мм | от -50 до +70 |
| Перемещение задней бабки | мм | 1480(МТ5) |
| Шпиндель | ||
| Макс. скорость вращения шпинделя | мин-1 | 2500 |
| Передний конец шпинделя (номинальный размер, №) |
| A2-11 |
| Диаметр сквозного отверстия | мм | 111 |
| Внутренний диаметр подшипника шпинделя | мм | 160 |
| Инструментальный магазин | ||
| Тип инструментального магазина |
| Револьверный |
| Количество инструментов на инструментальных | шт. | 12 |
| Диаметр револьверной головки | мм | 425 |
| Сечение хвостовика | мм | 25x25 |
| Диаметр хвостовика борштанги | мм | 50 |
| Вращающийся инструмент | ||
| Количество вращающихся инструментов | шт. | 12 |
| Макс. скорость вращения | мин-1 | 6000 |
| Макс. диаметр хвостовика режущего инструмента | мм | Ø 26 |
| Коническое отверстие инструментального шпинделя |
| AR40 |
| Внутренний диаметр подшипника инструментального | мм | 45 |
| Скорость подачи | ||
| Форсированная продольная подача | м/мин | X: 30/Z : 30/Y : 10/A : 13 |
| Двигатели | ||
| Двигатель шпинделя (30 мин/конт.) | кВт | 22/15 |
| Двигатель вращающегося инструмента (S3 25%/конт.) | кВт | 7.5/3.7 |
| Двигатель подачи | кВт | X: 3,0/Z : 3,0/Y : 3,0 |
| Двигатель гидравлического насоса | кВт | 1.5 |
| Двигатель насоса для СОЖ | кВт | 0.52 |
| Давление СОЖ | ||
| Давление СОЖ | бар | 8 |
| Источник электропитания | ||
| Напряжение |
| 380V / 50 Hz |
| Потребляемая мощность | кВт | 33 |
| Размер станка | ||
| Высота станка | мм | 2300 |
| Высота от пола до центра шпинделя | мм | 1140 |
|
Производственная площадь |
ммхмм | 4105x2255 (поддон и стружкотраспортер не |
| Вес станка | кг | 8500 |
| Объем заправляемых жидкостей | ||
| Гидравлический узел | л | 20 |
| Блок смазки | л | 6.5 |
| Блок СОЖ шпинделя | л | 14 |
| Резервуар для СОЖ | л | 470 |
