Токарный обрабатывающий центр BL-H60LC Blin Machinery (Китай)
| Технические характеристики | |
| Рабочая зона | |
| Максимальный диаметр вращения над cтаниной | Ø600 мм |
| Максимальный диаметр вращения над суппортом | Ø400 мм |
| Максимальная длина точения | 1500 мм |
| Максимальный диаметр обработки | Ø450 мм |
| Шпиндель | |
| Отверстие шпинделя | Ø87 мм |
| Торец шпинделя | А2-8 |
| Скорость шпинделя | 2500 об/мин |
| Максимальный диаметр прутка | Ø74 мм |
| Мощность двигателя шпинделя | 18,5/22 кВт |
| Размер патрона | 10’’ |
| Дискретность шпинделя | 0,001° |
| Оси X/Z | |
| Перемещение по оси X | 250 мм |
| Перемещение по оси Z | 1500 мм |
| Диаметр/шаг шарико-винтовой передачи по оси X | Ø32/10 мм |
| Диаметр/шаг шарико-винтовой передачи по оси Z | Ø40/10 мм |
| Ширина линейной направляющей по осям X/Z | 45/55 (роликовый тип) |
| Скорость быстрого перемещения по осям | 20 мм/мин |
| Револьверная головка | |
| Тип | ВМТ55 |
| Количество инструментов | 12 позиций |
| Размер хвостовика инструмента | □25х25 мм / Ø40 мм |
| Максимальная скорость привода инструмента | 4000 об/мин |
| Задняя бабка | |
| Внутренний конус пиноли | МТ4 |
| Ход задней бабки | 1350 мм |
| Точность | |
| Точность позиционирования X/Z | ±0,005 мм |
| Точность повторемости X/Z | ±0,003 мм |
| Габариты и вес | |
| Площадь станка (длина х ширина х высота) | 4100×2200×2360 мм |
| Вес | 7500 кг |
| КОМПЛЕКТАЦИЯ СТАНКА | |
| 1.Система ЧПУ FANUC 0i-TF PLUS (5) | 11.Гидравлическая задняя бабка |
| 2.Наклонная конструкция станины под углом 45° | 12.Защитное ограждение кабинетного типа |
| 3.Гидравлический полый 3-х кулачковый патрон 10’’ | 13.Автоматическая смазка |
| 4.Комплект сырых кулачков 10’’ | 14.Трехцветная лампа |
| 5.Ножная педаль зажима/разжима патрона | 15.Система охлаждения |
| 6.Револьверная головка SAUTER 12 позиций ВМТ55, скорость привода инструмента 4000 об/мин |
16.Рабочая лампа |
| 7.Приводной держатель инструмента 0 ° - 1 шт | 17.Теплообменник |
| 8.Приводной держатель инструмента 90 ° - 1 шт | 18.Выравнивающие болты и блоки |
| 9.Статический держатель инструмента – 8 шт | 19.Набор инструмента для обслуживания |
| 10.Линейные направляющие роликового типа | 20.Руководство по эксплуатации и обслуживанию |

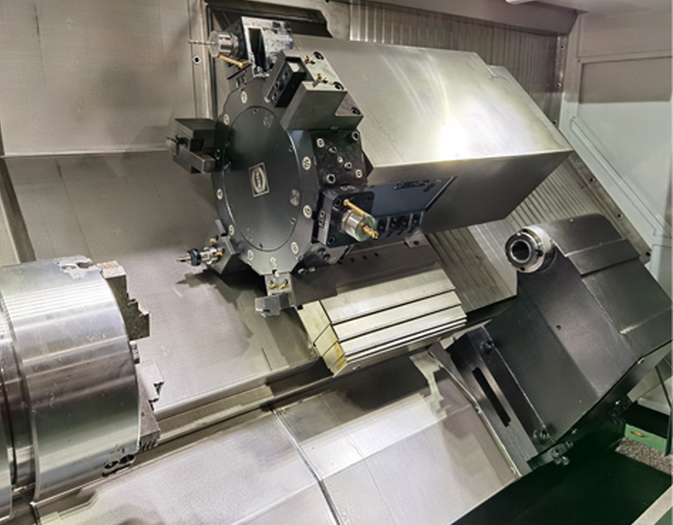

Рабочая зона станка

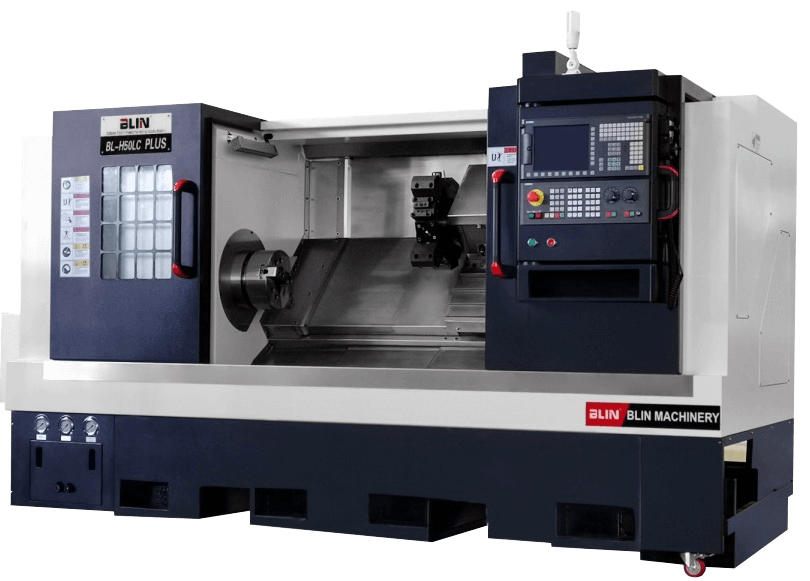

Вид станка
