Токарный станок LT210 US wheeler» (Китай)
| Технические характеристики | |
| Основные параметры | |
| Максимальный диаметр вращения над cтаниной | 510 мм |
| Максимальный диаметр обработки | 250 мм |
| Рекомендованный диаметр обработки | 210 мм |
| Максимальный диаметр прутка | 51 мм |
| Максимальная длина обработки | 500 мм |
| Шпиндель | |
| Гидравлический патрон | 8" |
| Торец шпинделя | А2-6 |
| Максимальная скорость вращения шпинделя | 4500 об/мин |
| Мощность двигателя шпинделя | 11/15 кВт |
| Крутящий момент двигателя шпинделя | 177 Нм |
| Диаметр подшипника шпинделя | ø110 мм |
| Диаметр отверстия шпинделя | Ø66 мм |
| Перемещения по осям | |
| Ход по оси X/Z | 175/510 мм |
| Скорость перемещения по X/Z | 30/24 м/мин |
| Крутящий момент серводвигателей по осям X/Z | 12/12 Нм |
| Скорость серводвигателей по X/Z | 3000/3000 об/мин |
| Скорость подачи | 1-10000 мм/мин |
| Минимальная подача | 0,001 мм |
| Направляющие | |
| Тип направляющих по осям X/Z | роликовые |
| Размер направляющих осей X/Z | 30/35 мм |
| Револьверная головка | |
| Количество инструментов | 12 позиций |
| Тип револьверной головки | сервопривод+гидравлический замок |
| Внешний размер инструмента | 25х25 мм |
| Размер расточной оправки | Ø40 мм |
| Задняя бабка | |
| Ход задней бабки | 540 мм |
| Диаметр пиноли | Ø65 мм |
| Внутренний конус пиноли | МТ#4 |
| Перемещение пиноли | 80 мм |
| Точность | |
| Точность позиционирования (ISO) | ±0.005 мм |
| Повторяемость позиционирования (ISO) | ±0.003 мм |
| Общие | |
| Емкость бака охлаждающей жидкости | 120 л |
| Потребляемая мощность | 25 кВа |
| Требования к воздуху | 6-8 Бар |
| Габариты и вес | |
| Площадь станка (длина х ширина х высота) | 2570×2300×1750 мм |
| Вес | 3600 кг |
| КОМПЛЕКТАЦИЯ СТАНКА | |
| 1.Система ЧПУ FANUC 0i-ТF PLUS (5) | 12. Теплообменник для электрошкафа |
| 2.Цветной 10,4" ЖК-дисплей | 13. Автоматическое смазочное устройство |
| 3. Интерфейс связи RS232 и слот для CF-карты, интерфейс USB | 14. Защитное ограждение рабочей зоны |
| 4.3-х кулачковый полый гидравлический патрон 8" | 15. Сигнальная лампа |
| 5. Комплект сырых кулачков 8" | 16. Система подачи СОЖ |
| 6. Комплект каленых кулачков 8" | 17. Светодиодная рабочая лампа |
| 7. Револьверная головка сервопривод 12 позиций | 18. Выравнивающие болты и блоки |
| 8. Инструментальный блок для обработки торца 25х25 мм – 1 шт | 19. Набор инструмента для обслуживания |
| 9. Инструментальный блок для осевого инструмента Ø40 мм – 4 шт | 20. Ручная гидравлическая задняя бабка |
| 10. Ножная педаль зажима/разжима патрона | 21. Трансформатор |
| 11. Линейные роликовые направляющие по оси X/Z | 22. Цепной конвейер для стружки |

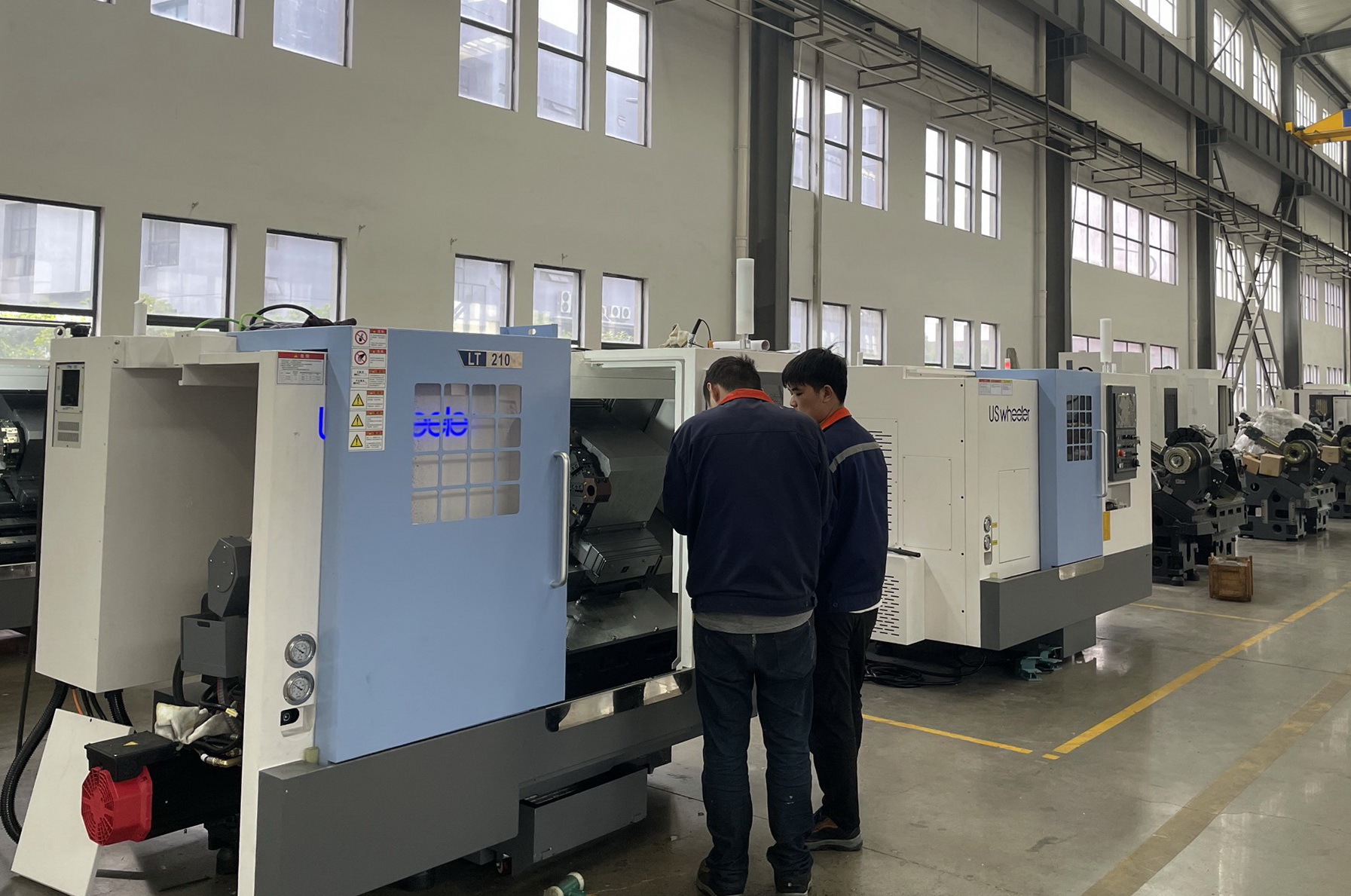

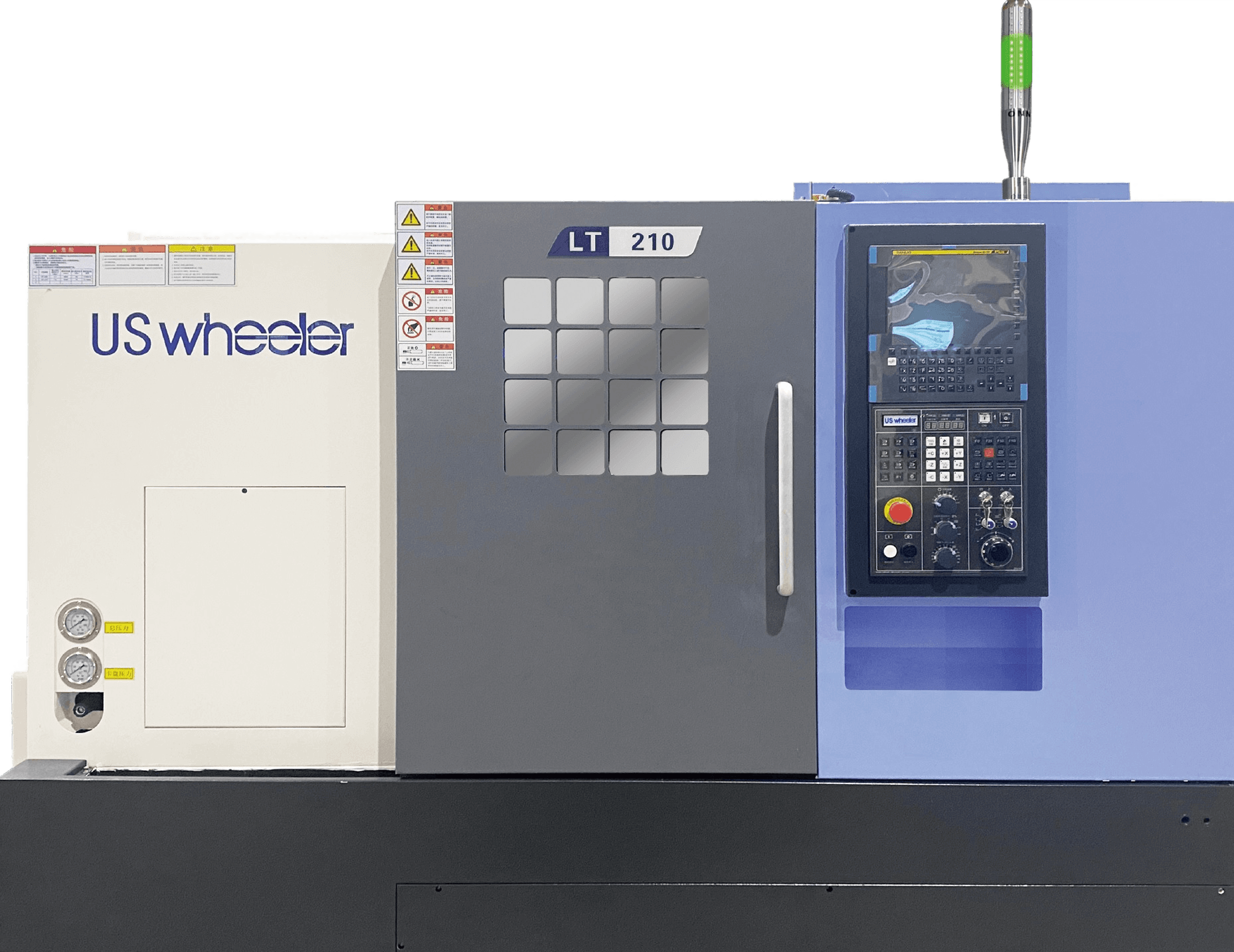

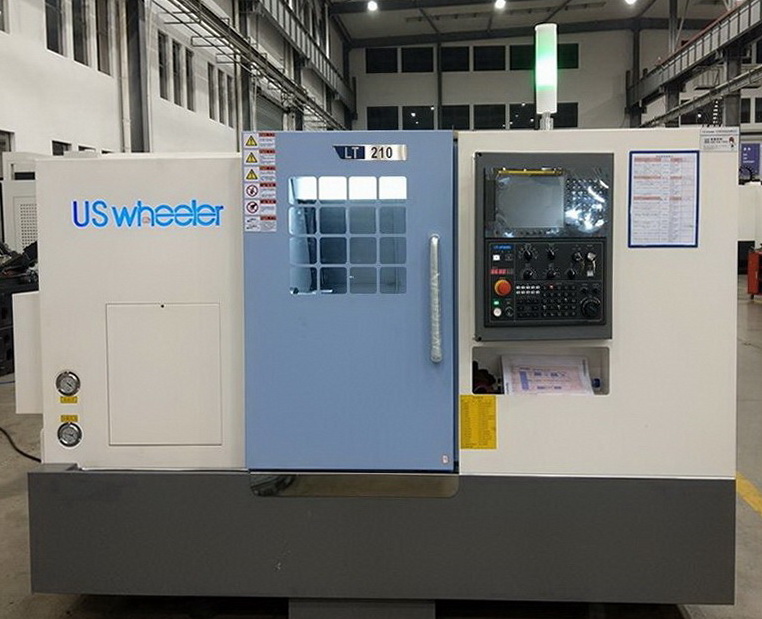

Вид станка
