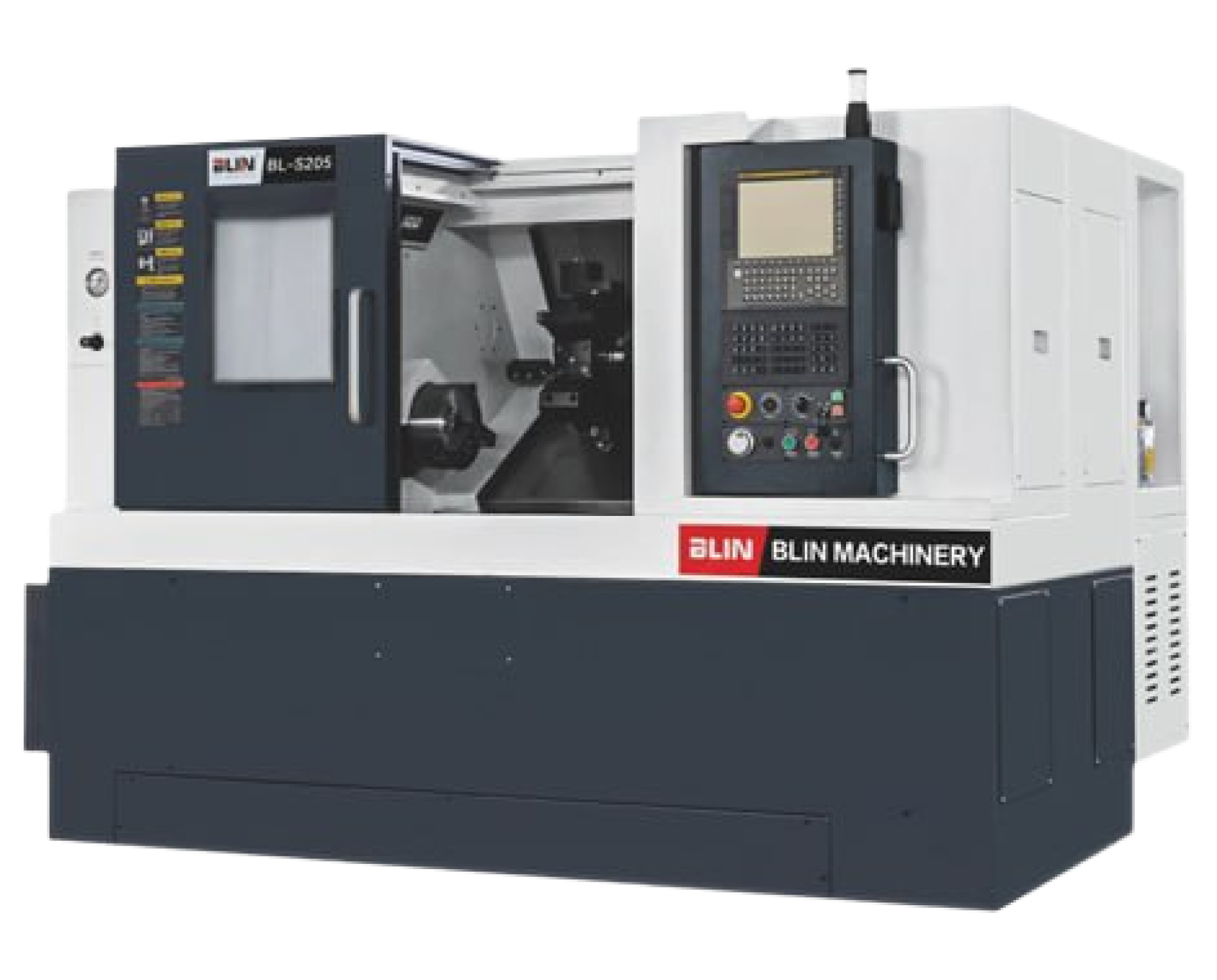

Токарный станок с ЧПУ FANUC с осью Y модель BL-S205Y

Модель

BL-S205Y

Максимальный диаметр вращения, мм

Ø550

Максимальный диаметр обработки, мм

Ø380

Максимальный диаметр прутка, мм

Ø51

Максимальная длина точения, мм

530

Размер патрона шпинделя, дюйм

8"

Торец шпинделя

А2-6

Скорость вращения шпинделя, об/мин

4500

Мощность главного двигателя, кВт

11/15

Диаметр отверстия шпинделя, мм

63

Точность деления оси С шпинделя

0,001°

Тип линейной направляющей по осям X/Z/Y

Роликовый тип

Перемещение по осям X/Z, мм

170+10/550

Перемещение по оси Y, мм

±45

Быстрое перемещение X/Z/Y, м/мин

30

Тип револьверной головки

ВМТ55

Количество инструментов, шт.

12

Размер токарного инструмента, мм

25х25

Размер расточного инструмента, мм

Ø40

Мощность двигателя приводного инструмента, кВт

4,5

Крутящий момент двигателя приводного инструмента, Нм

15

Максимальная скорость приводного инструмента, об/мин

4000

Расстояние от центра задней бабки до кулачков патрона, мм

65-565

Конус задней бабки

MT4

Круглая чистовая токарная точность

IT6

Финишная токарная шероховатость, мм

Ra0.4~1.6

Точность позиционирования X/Z, мм

0,005/0,008

Точность повторяемости X/Z, мм

0,002/0,004

Площадь станка (длина х ширина х высота) без конвейера, мм

2455×1720×1740

Площадь станка (длина х ширина х высота) с конвейером для стружки, мм

3480×1720×1740

Вес станка, кг

4200
