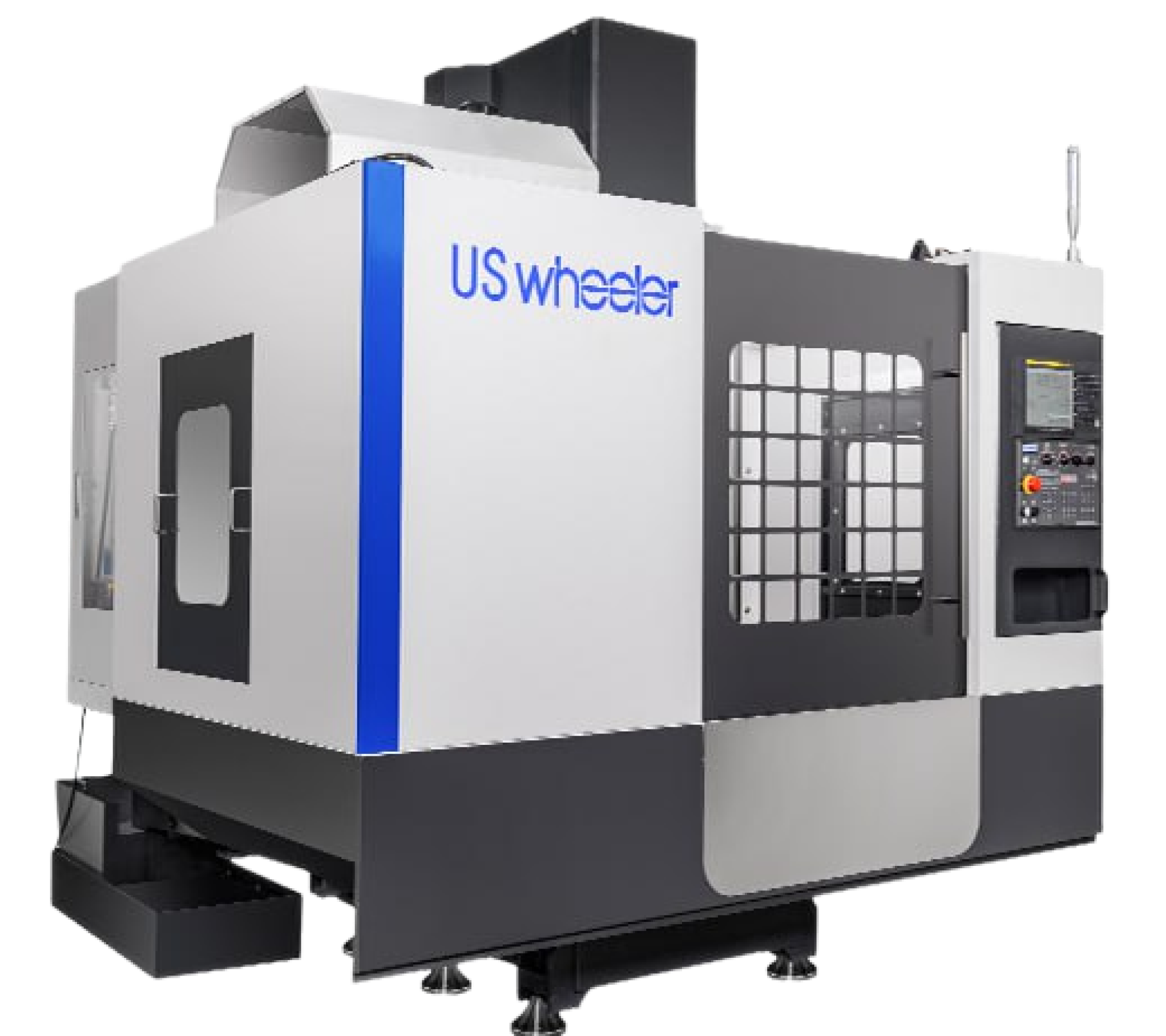

Вертикальный фрезерный обрабатывающий центр с ЧПУ FANUC модель ЕМ1100А с 4-й осью

Модель

ЕМ1100A

Размер стола, мм

1200×600

Максимальная нагрузка на стол, кг

800

Т-образные пазы (количество*ширина*расстояние), мм

5 х 18 х 100

Перемещение X/Y/Z, мм

1100х600х600

Расстояние от торца шпинделя до рабочей поверхности, мм

120-720

Расстояние от центра шпинделя до колонны, мм

650

Конус шпинделя

BT40 (тяговый штифт 45°)

Максимальная скорость шпинделя, об/мин

12000 (прямой привод)

Мощность двигателя шпинделя (постоянная/макс.), кВт

11/15

Быстрое перемещение по осям X/Y/Z, м/мин

36

Скорость подачи резания по осям X/Y/Z, мм/мин

1-10000

Шариковый винт оси X/Y/Z, мм

Ø40/Ø40/Ø40

Линейная направляющая осей X/Y/Z, мм

45/45/45

Инструментальный магазин, шт.

24

Максимальный диаметр инструмента, мм

Ø80/Ø150

Максимальная длина инструмента, мм

300

Максимальный вес инструмента, кг

8

Точность позиционирования (ISO), мм

±0,005

Точность повторяемости (ISO), мм

±0,003

Давление воздуха, МПа

0,6-0,8

Потребляемая мощность, кВА

25

Габариты (Д×Ш×В) без конвейера, мм

2900×2500×3000

Вес, кг

6500
