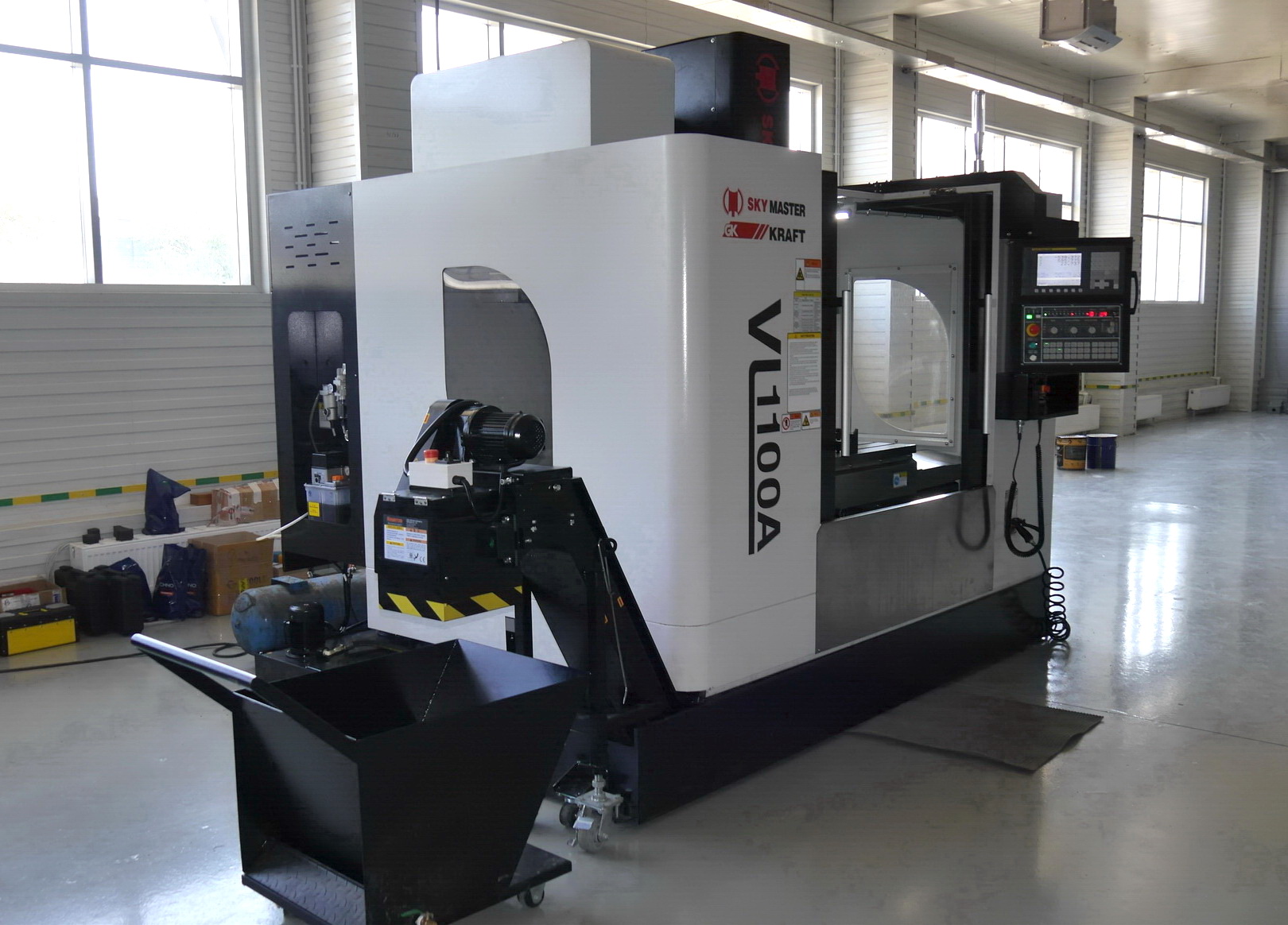

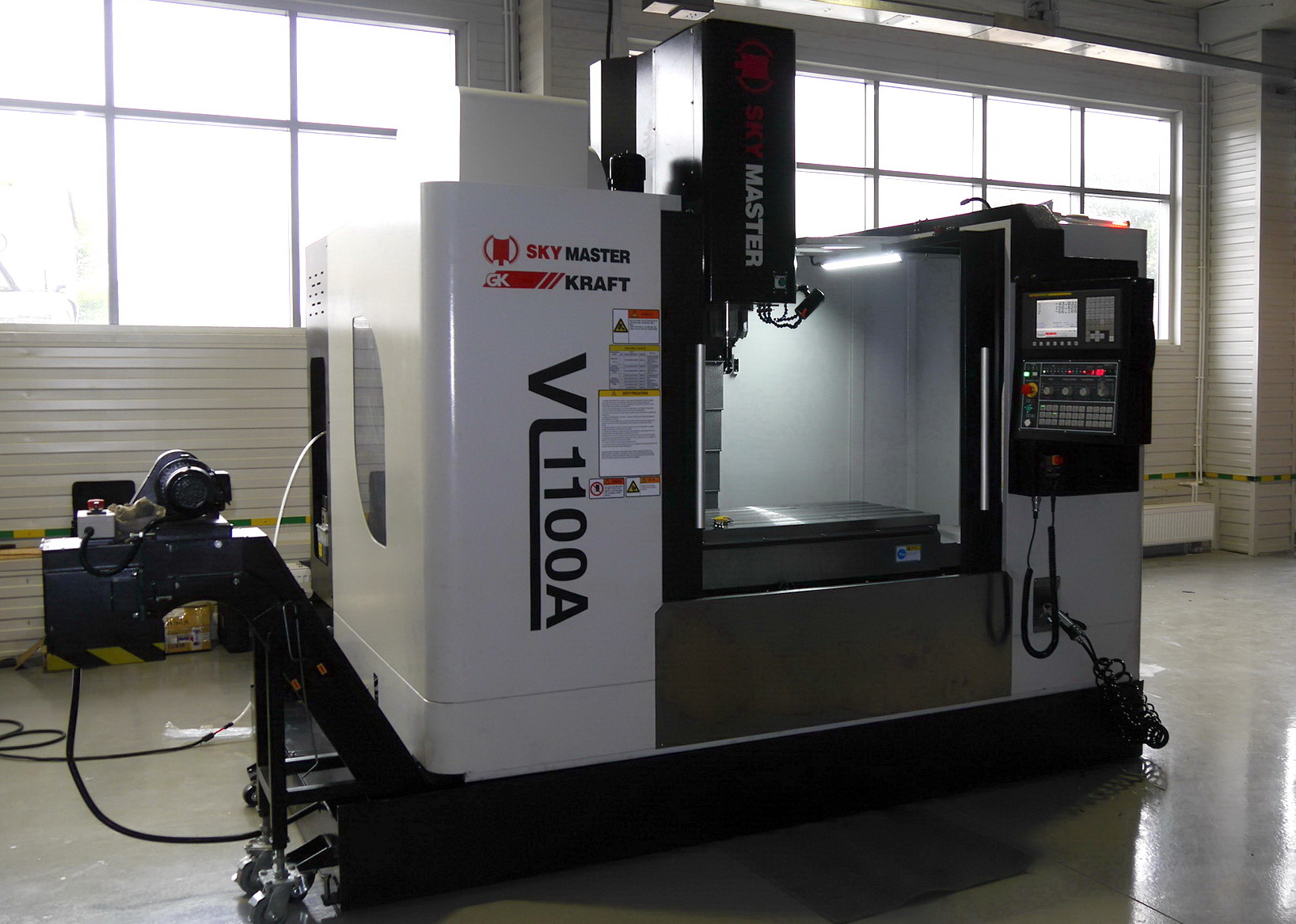

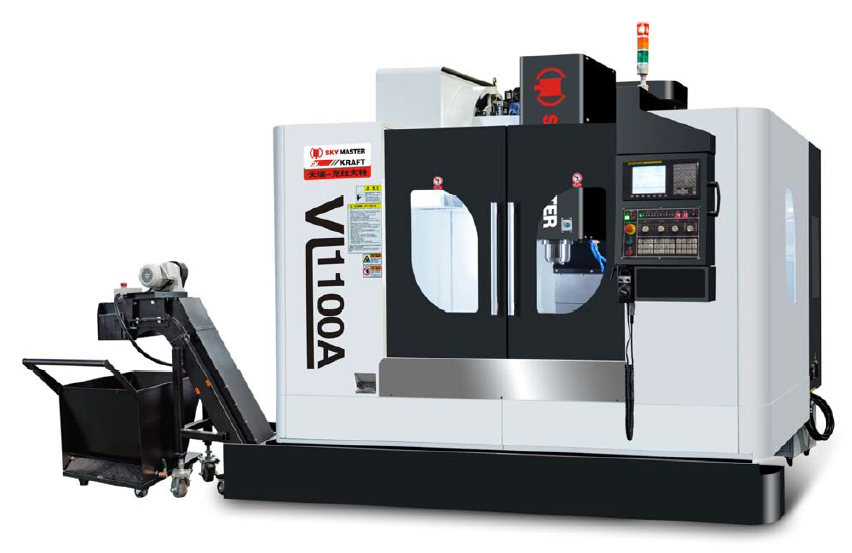

Вертикальный фрезерный обрабатывающий центр с ЧПУ FANUC модель VL1100А

Модель

VL1100A

Размер стола, мм

1280×600

Максимальная нагрузка на стол, кг

1000

Т-образные пазы (количество*ширина*расстояние), мм

5 х 18 х 100

Перемещение X/Y/Z, мм

1100х600х600

Расстояние от торца шпинделя до рабочей поверхности, мм

100-700

Расстояние от центра шпинделя до колонны, мм

630

Конус шпинделя

BT40 (тяговый штифт 45°)

Максимальная скорость шпинделя, об/мин

10000 (прямой привод)

Мощность двигателя шпинделя (постоянная/макс.), кВт

11/20,4

Крутящий момент шпинделя (постоянный/макс.), Нм

52,5/130

Быстрое перемещение по осям X/Y, м/мин

36

Быстрое перемещение по оси Z, м/мин

30

Скорость подачи резания по осям X/Y/Z, мм/мин

1-10000

Шариковый винт оси X/Y/Z, мм

Ø40/Ø40/Ø40

Шаг винта оси X/Y/Z, мм

16/16/16

Линейная направляющая осей X/Y/Z, мм

35/45/45

Инструментальный магазин, шт.

24

Максимальный диаметр инструмента, мм

Ø80/Ø130

Максимальная длина инструмента, мм

300

Максимальный вес инструмента, кг

8

Точность позиционирования (VDI/DGQ3441), мм

P0,010

Точность повторяемости (VDI/DGQ3441), мм

Ps0,008

Давление воздуха, МПа

0,6-0,8

Потребляемая мощность, кВА

30

Габариты (Д×Ш×В), мм

4400×3510×2850

Вес, кг

7250
