Вертикальный фрезерный обрабатывающий центр СОЖ через шпиндель V11L PRIMINER (Германия)
| Технические характеристики | |
| Стол | |

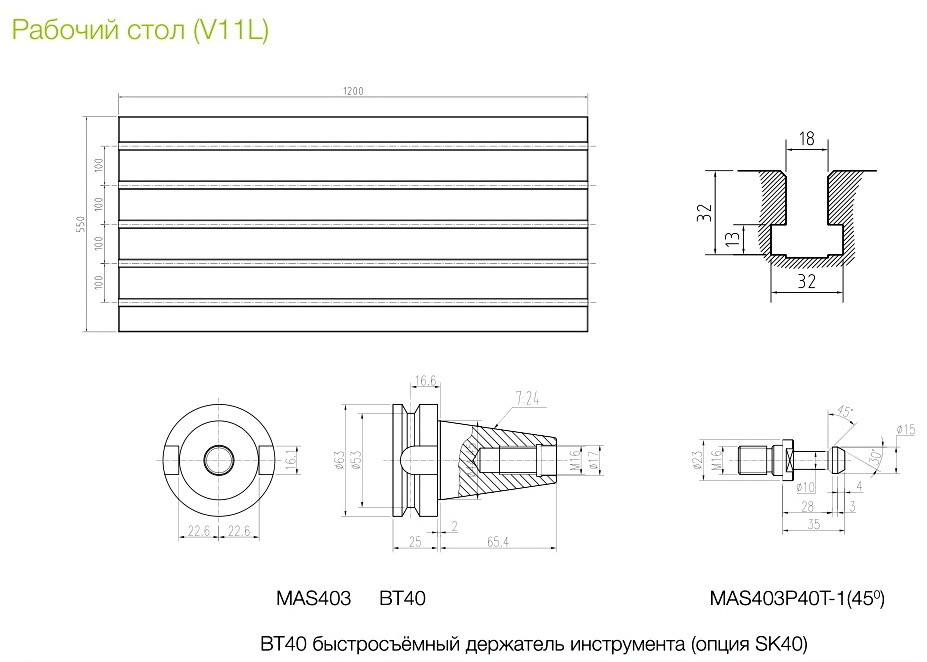

| Длина х Ширина | 1200х600 мм |
| Т-образные пазы стола | 18мм х 5пазов х 100мм/шаг |
| Максимальная нагрузка на стол | 800 кг |
| Перемещения | |
| Перемещения по осям X/Y/Z | 1100х600х600 мм |
| Расстояние от торца шпинделя до зеркала стола | 150-750 мм |
| Расстояние от центра шпинделя к колонне | 652 мм |
| Шпиндельный узел | |
| Конусность и диаметр шпинделя | ВТ40/150 мм |
| Тип привода шпинделя | Ременный привод |
| Максимальная скорость вращения | 10000 об/мин |
| Внутренний диаметр подшипника шпинделя | Ø70 мм |
| Наружный диаметр подшипника шпинделя | Ø110 мм |
| Высота подшипника шпинделя | 20 мм |
| Усилие зажима инструмента | 100±100 кгс |
| Количество передних/задних подшипников | 7014x2шт/7014x2шт |
| Мощность мотора | 11/18,5 кВт |
| Крутящий момент | 52 Нм |
| Подачи | |
| Ускоренное перемещение по осям X/Y/Z | 36/36/36 м/мин |
| Рабочая подача | 1-12000 мм/мин |
| Мощность и крутящий момент двигателя X/Y/Z | 3 кВт (все) /20 Нм/20 Нм/27 Нм |
| Направляющие | |
| Тип направляющих по осям X/Y/Z | Роликовые |
| Размер направляющих осей X/Y/Z (ширина) | 35/45/45 мм |
| Шарико-винтовые пары | |
| Диаметр ШВП осей X/Y/Z (диаметр ходового винта) | Ø40/40/40 мм |
| Шаг винта осей X/Y/Z | 12/12/12 мм |
| Автоматическая система смены инструмента | |
| Ёмкость | 24 шт |
| Максимальная длина инструмента | 300 мм |
| Максимальный диаметр инструмента с занятыми соседними позициями | Ø78 мм |
| Максимальный диаметр инструмента со свободными соседними позициями | Ø125 мм |
| Максимальный вес инструмента | 8 кг |
| Время смены инструмента (кулачковая коробка) | 1,6 сек |
| Точность (VDI 3441) | |
| Точность позиционирования | 0,010 / полный ход |
| Повторяемость позиционирования | 0,006 / полный ход |
| Общие | |
| Емкость бака охлаждающей жидкости | 130 л |
| Расход охлаждающей жидкости | 40 л/мин |
| Потребляемая мощность | 25 кВа |
| Габариты и вес | |

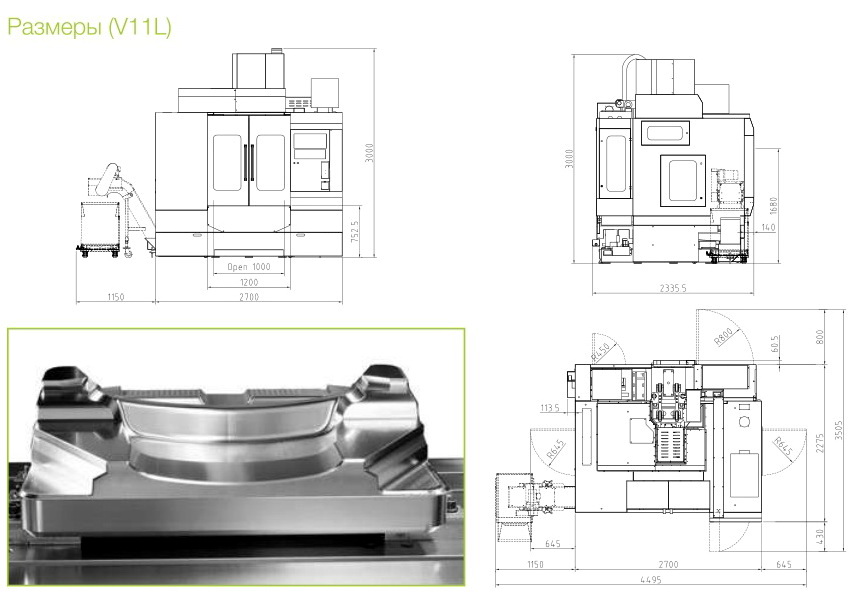

| Ширина × Глубина × Высота | 2700×2330×2900 мм |
| Вес | 6500 кг |
| КОМПЛЕКТАЦИЯ СТАНКА | |
| 1. Система ЧПУ FANUC 0i-MF PLUS (5) | 16. Обдув шпинделя воздухом во время разжима инструмента |
| 2. 10,4"ЖК-дисплей | 17. Светодиодная рабочая лампа |
| 3. Ethernet, CF-карта и USB-интерфейс | 18. 3-цветная лампа индикации работы станка |
| 4. Шпиндель ременной передачи 10000 об/мин, BT40 | 19. Электронный маховичок (MPG) |
| 5. Серводвигатель шпинделя 11/18,5 кВт | 20. Выравнивающие болты и блоки |
| 6. Серводвигатель оси Z с тормозом | 21. Пистолет охлаждающей жидкости и воздушный пистолет |
| 7. Стандартное защитное ограждение кабинетного типа | 22. Система промывки стружки |
| 8. Телескопическая защита ШВП по осям X/Y/Z | 23. Ящик для инструментов |
| 9. Жесткая нарезка резьбы | 24. Маслоохладитель шпинделя |
| 10. Устройство автоматичкской смены инструментов (рычажный тип), 24 шт | 25. Автоотключение питания |
| 11. Цепной конвейер и тележка для стружки | 26. Подача СОЖ через шпиндель 20 Бар_Шпиндель ременного типа |
| 12. Автоматическая система смазки | 27. Поворотный стол 320 мм и ручная задняя бабка |
| 13. Система охлаждения | 28. Маслоудалитель, RIX (Япония) |
| 14. Маслоотделитель | 29. Электропитание: 380V/3PH, 50Hz |
| 15. Электрический шкаф с кондиционером | 30. Руководство по эксплуатации и обслуживанию |

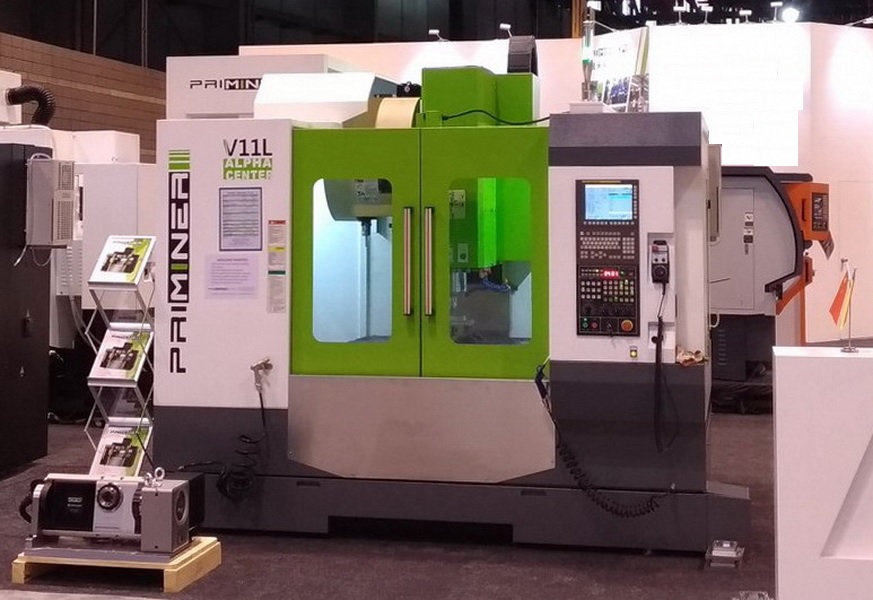

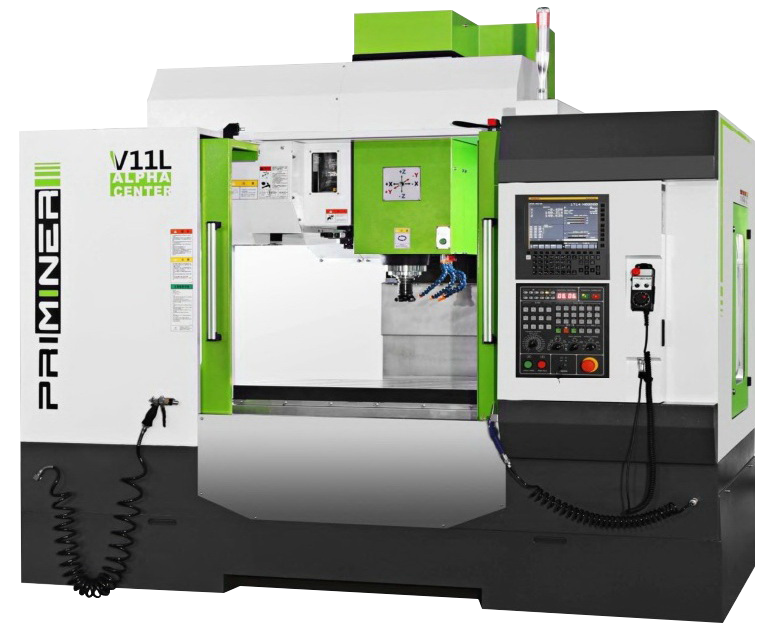

Вид станка
