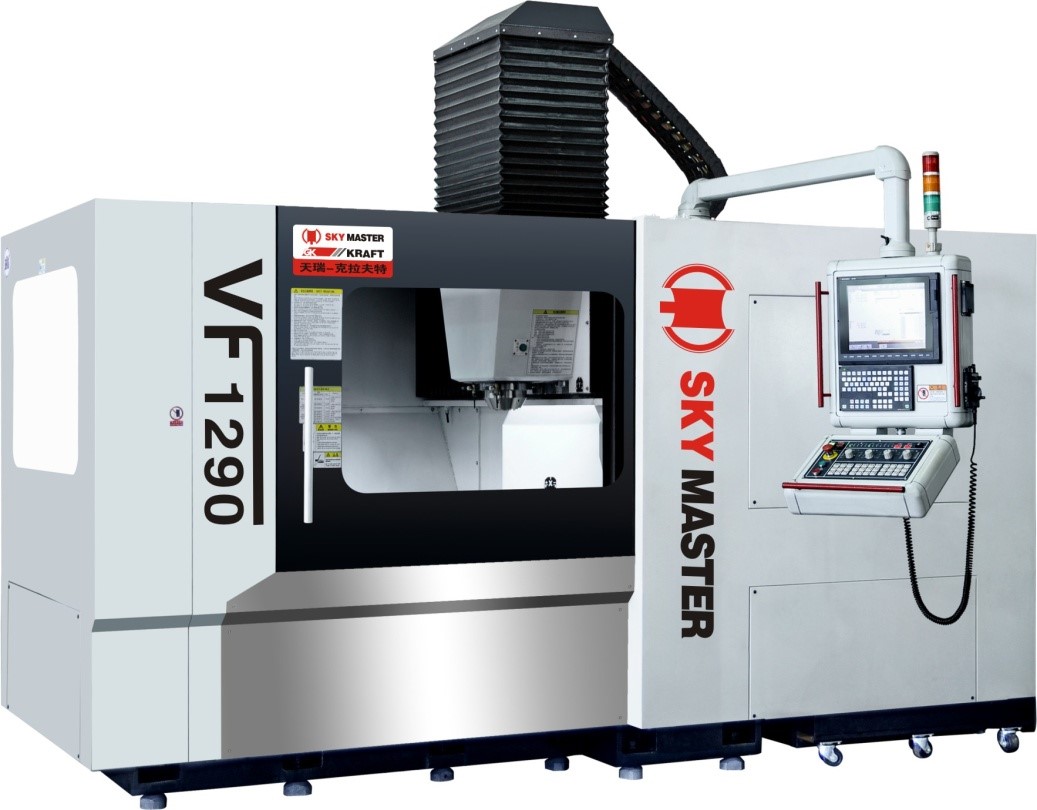

Высокоскоростной продольно-фрезерный обрабатывающий центр с ЧПУ Fanuc 0i-MF VF1290 SKY MASTER — KRAFT (Китай — Германия)
| Технические характеристики | |
| Система ЧПУ | FANUC 0i-MF (1) |
| Перемещение по оси X (рабочий стол) | 1200 мм |
| Перемещение по оси Y (седло) | 800 мм |
| Перемещение по оси Z (шпиндельная головка) | 500 мм |
| Расстояние от конуса шпинделя до стола | 150 ~ 650 мм |
| Расстояние между колоннами | 920 мм |
| Размер стола (длина × ширина) | 1320 х 800 мм |
| Макс. нагрузка на стол | 2 000 кг |
| Размер Т-образного паза (ширина × расстояние × количество) | 14 х 120 х 7 мм |
| Конус шпинделя | HSK-A63 |
| Макс. скорость шпинделя | 15000 об/мин (с прямым приводом) |
| Мощность двигателя шпинделя (непрерывная работа / макс.) | 9/15 кВт |
| Крутящий момент шпинделя (непрерывная работа / макс.) | 57,3/120Нм |
| Ускоренное перемещение по X/Y | 30000 мм/мин |
| Ускоренное перемещение по Z | 30000 мм/мин |
| Скорость подачи резания по X/Y/Z | 1 ~ 10000 мм/мин |
| Тип АТС | Тип барабана |
| Емкость инструмента | 20 шт |
| Макс. диаметр инструмента | Ø100 мм |
| Макс. длина инструмента | 235 мм |
| Макс. вес инструмента | 8 кг |
| Точность позиционирования (VDI/DGQ3441) * | Р 0,014 мм |
| Точность повторяемости (VDI/DGQ3441) * | Ps 0,008 мм |
| Давление воздуха | 0,6 ~ 0,8 мПа |
| Напряжение / частота | 3/РЕ, АС380V, 50 Гц |
| Установленная мощность | 30 KVA |
| Габариты станка (Д х Ш х В) | 4808 х 4733 х 3215 мм |
| Вес станка | 12 000 кг |
* При проверке станков на точность позиционирования применяется методика измерений и последующей статистической обработки результатов измерений, предусмотренная немецким стандартом VDI /DGQ 3441, который имеет, по сравнению с другими похожими стандартами, самые жесткие требования.
