Зубошлифовальные станки с ЧПУ

ФОТОГРАФИИ

Модель

SMG200GF3

SMG205GF3

SMG400GF3

SMG405GF3

Тип обрабатываемого зубчатого колеса

прямозубые

прямозубые и

косозубые

прямозубые

прямозубые и

косозубые

Максимальный диаметр зубчатого колеса, мм

200

400

Класс точности станка

G0 (G1, G2)

Пределы модулей, мм

0.2 … 4

1…10

Макс. длина детали, устанавливаемой в центрах, мм

250

350 (520)

Диаметр шлифовального круга, мм

200…300

250…350

Диаметр правящего алмазного ролика, мм

125

150

Продольный ход (ось X), мм

320

400 (630, 800)

Скорость перемещения по оси Х, м/мин

30

Поперечный ход (осьY), мм

240

400

Вертикальный ход (ось Z), мм

100

190

Ход механизма правки (ось U), мм

нет

80

Поворот изделия (ось А)

не ограничено

Поворот бабки шлифовальной (ось В), град



Ход бабки задней, мм

нет 50 ±30°

нет 150 ±30°

Система ЧПУ

FANUC/SIEMENS

Количество управляемых осей

4

6

4

6

Частота вращения шлифовального шпинделя, об/мин

1000…6000

1600…4200

Мощность главного привода, кВТ

7

8,5

Габариты станка: Длина х Ширина х Высота, мм

3600х2100х2000

4320х3170х2730

Масса станка не более, кг

8000

9500


Зубошлифовальные станки с ЧПУ предназначены для профильного шлифования прямозубых и косозубых цилиндрических зубчатых колес в условиях единичного и серийного производства. Преимущество данного метода шлифования заключается в том, что при помощи механизма правки шлифовальный круг правится до профиля, соответствующего профилю впадины между зубьями и обработка шестерни осуществляется по методу копирования. Учитывая, что шлифовальный круг находится в контакте со шлифуемой шестерней по всему своему профилю, этот метод является наиболее производительным по сравнению с другими классическими методами шлифования шестерен.


Базой станка является Т-образная станина, на которой монтируются основные узлы станка. Деталь на станке установлена горизонтально на подвижном в продольном направлении столе (ось Х) между бабкой изделия ось (А) и задней бабкой. Перпендикулярно относительно оси детали установлен стол поперечный (ось Y), на который монтируется редуктор поворота (ось В). На приводном валу редуктора поворота крепится каретка бабки шлифовальной (ось Z). На каретке установлена бабка шлифовальная, устройство ориентации, а также механизм правки алмазным роликом (ось U). На приводном валу редуктора поворота крепится каретка бабки шлифовальной (ось Z). На каретке установлена бабка шлифовальная, устройство ориентации, а также механизм правки алмазным роликом (ось U).

Модель

SMG200GF3

SMG205GF3

SMG400GF3

SMG405GF3

Тип обрабатываемого зубчатого колеса

прямозубые

прямозубые и

косозубые

прямозубые

прямозубые и

косозубые

Максимальный диаметр зубчатого колеса, мм

200

400

Класс точности станка

G0 (G1, G2)

Пределы модулей, мм

0.2 … 4

1…10

Макс. длина детали, устанавливаемой в центрах, мм

250

350 (520)

Диаметр шлифовального круга, мм

200…300

250…350

Диаметр правящего алмазного ролика, мм

125

150

Продольный ход (ось X), мм

320

400 (630, 800)

Скорость перемещения по оси Х, м/мин

30

Поперечный ход (осьY), мм

240

400

Вертикальный ход (ось Z), мм

100

190

Ход механизма правки (ось U), мм

нет

80

Поворот изделия (ось А)

не ограничено

Поворот бабки шлифовальной (ось В), град



Ход бабки задней, мм

нет 50 ±30°

нет 150 ±30°

Система ЧПУ

FANUC/SIEMENS

Количество управляемых осей

4

6

4

6

Частота вращения шлифовального шпинделя, об/мин

1000…6000

1600…4200

Мощность главного привода, кВТ

7

8,5

Габариты станка: Длина х Ширина х Высота, мм

3600х2100х2000

4320х3170х2730

Масса станка не более, кг

8000

9500

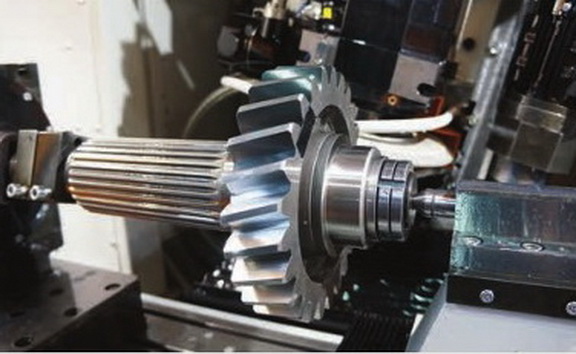

Зубошлифовальные станки с ЧПУ предназначены для профильного шлифования прямозубых и косозубых цилиндрических зубчатых колес в условиях единичного и серийного производства. Преимущество данного метода шлифования заключается в том, что при помощи механизма правки шлифовальный круг правится до профиля, соответствующего профилю впадины между зубьями и обработка шестерни осуществляется по методу копирования. Учитывая, что шлифовальный круг находится в контакте со шлифуемой шестерней по всему своему профилю, этот метод является наиболее производительным по сравнению с другими классическими методами шлифования шестерен.


Базой станка является Т-образная станина, на которой монтируются основные узлы станка. Деталь на станке установлена горизонтально на подвижном в продольном направлении столе (ось Х) между бабкой изделия ось (А) и задней бабкой. Перпендикулярно относительно оси детали установлен стол поперечный (ось Y), на который монтируется редуктор поворота (ось В). На приводном валу редуктора поворота крепится каретка бабки шлифовальной (ось Z). На каретке установлена бабка шлифовальная, устройство ориентации, а также механизм правки алмазным роликом (ось U). На приводном валу редуктора поворота крепится каретка бабки шлифовальной (ось Z). На каретке установлена бабка шлифовальная, устройство ориентации, а также механизм правки алмазным роликом (ось U).
