Резьбошлифовальные станки с ЧПУ
|
Модель |
SMG200TF3 |
SMG360TF3 |
|
Максимальный диаметр шлифуемой детали, мм |
200 |
360 |
|
Максимальная длина детали, устанавливаемой в центрах, мм |
250 |
385 (520) |
|
Диаметр шлифовального круга, мм |
300 |
350 |
|
Диаметр правящего алмазного ролика, мм |
150 |
|
|
Ход по оси X, мм |
320 |
400 (630) |
|
Ход по оси Z, мм |
240 |
400 |
|
Поворот по оси А, град |
не ограничено |
|
|
Поворот по оси В, град |
±20 |
|
|
Мощность главного привода, кВт |
8,5 |
|
|
Количество управляемых осей, шт |
4 |
|
|
Система ЧПУ |
FANUC / SIEMENS |
|
|
Габариты станка: Длина х Ширина х Высота, мм |
3600х2100х2000 |
4200х2600х2500 |
|
Масса станка, кг |
7500 |
8900 |

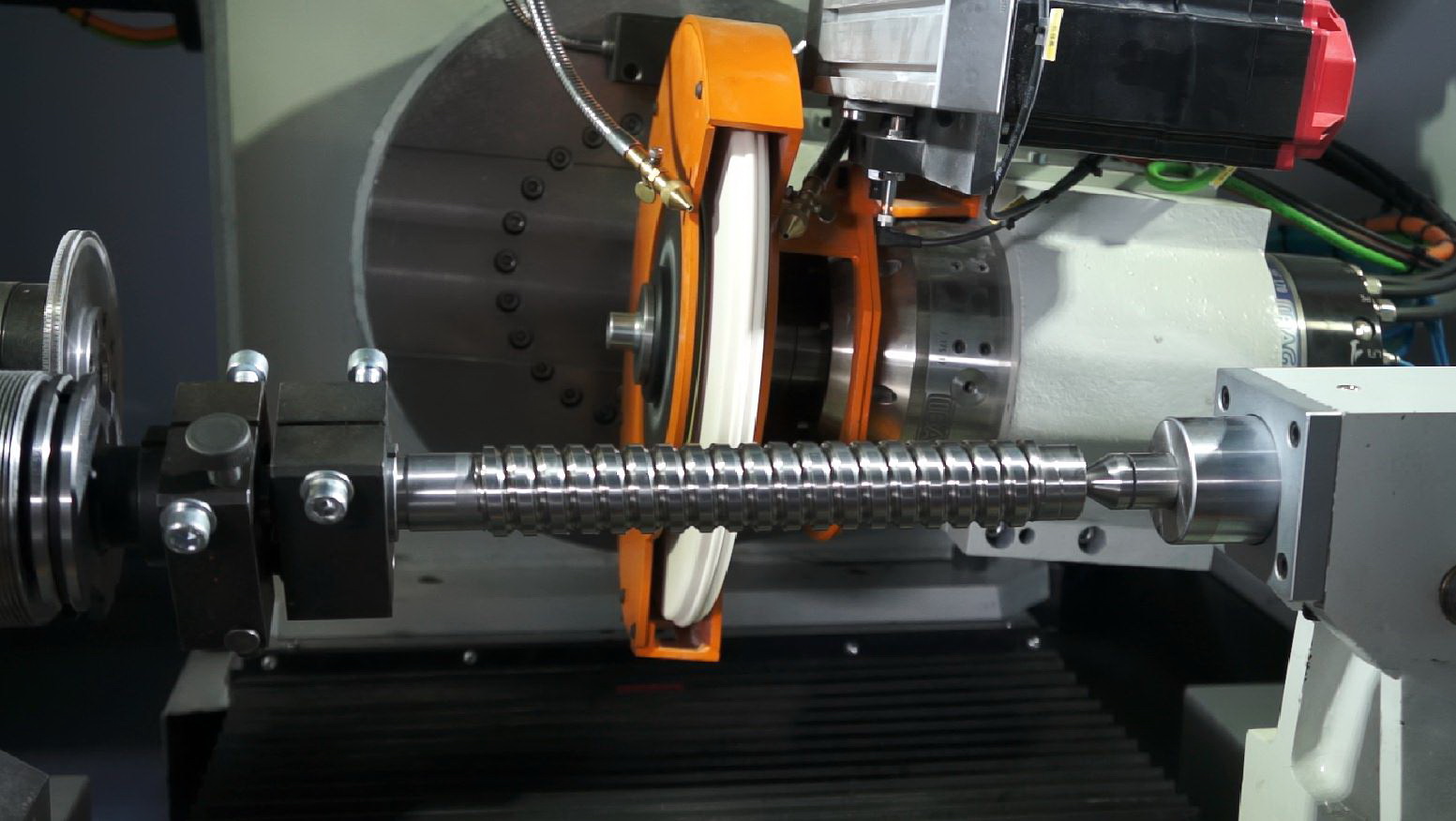

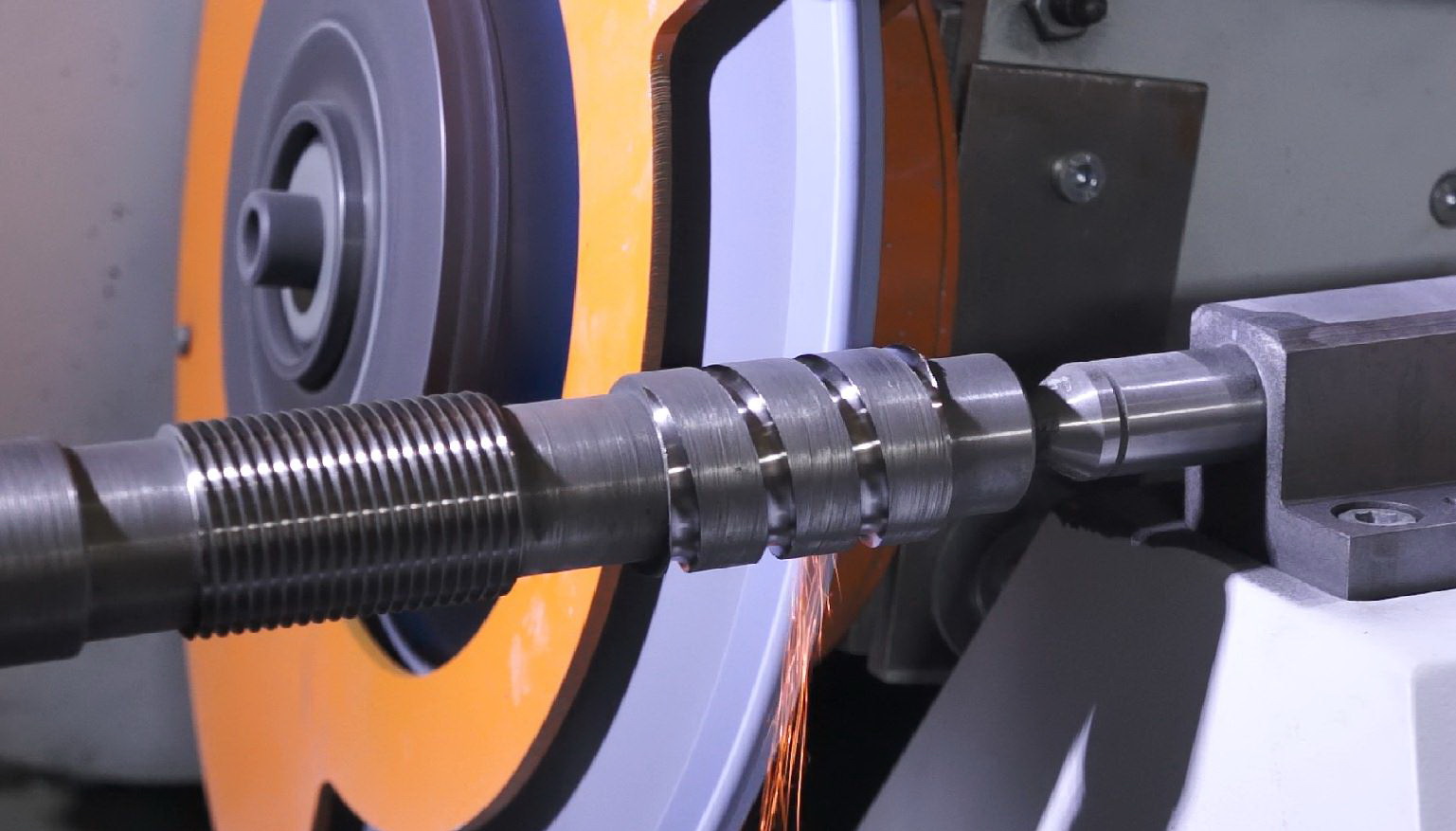

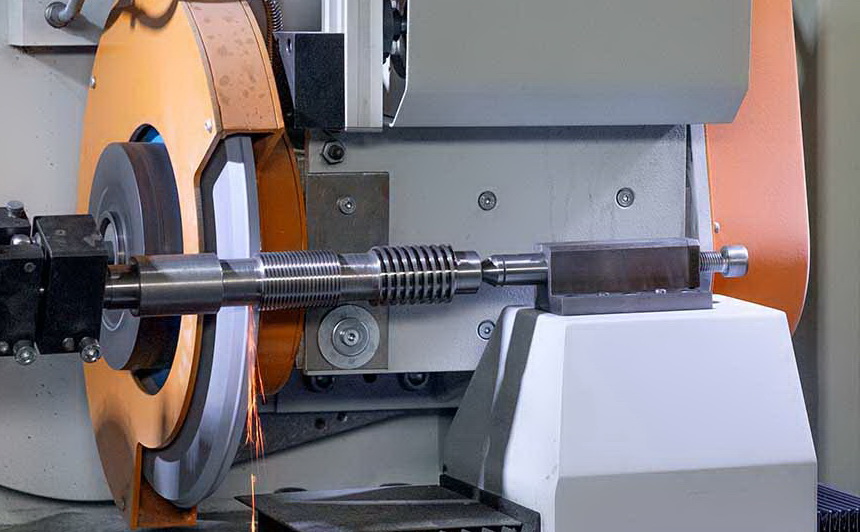

Резьбошлифовальные станки с ЧПУ предназначены для шлифовки типичных прецизионных резьб, червячных, ходовых винтов, шариковых винтовых пар, накатных плашек, резьбовых калибров, крепежных резьб, метчиков (прямых и спиральных), резьбовых фрез и т. д. Станки работают под управлением системы ЧПУ FANUC или SIEMENS, и выполняется в трех классах точности G0 / G1 / G2.
Базой станка является Т-образная станина, на которой монтируются основные узлы станка. В передней части станка на станине установлен стол продольный (ось Z), перпендикулярно ему, установлен стол поперечный (ось X). На продольном столе слева установлена бабка изделия. Шпиндель бабки изделия вращается вокруг горизонтальной оси (ось C). Справа на продольном столе установлена бабка задняя. На столе поперечном установлен редуктор поворота (ось A). Бабка шлифовальная установлена на платформе редуктора поворота. Станок имеет ограждение кабинетного типа с освещением зоны резания. Доступ в рабочую зону обеспечивают раздвижные двери. Станок оснащен системой отсоса аэрозолей из рабочей зоны. Снаружи станка установлена станция охлаждения, система очистки и подачи СОЖ.
