Заточные станки для торцовых фрез
|
Модель |
SMG350HF2 |
SMG630HF2 |
|
Пределы диаметров затачиваемых фрез, мм |
80…350 |
80…630 |
|
Пределы чисел затачиваемых резцов, шт |
1…20 |
1…30 |
|
Максимальная масса устанавливаемых фрез, кг |
125 |
300 |
|
Диаметр шлифовального круга, мм |
150 |
|
|
Ход по оси X, мм |
400 |
550 |
|
Ход по оси Y, мм |
300 |
|
|
Ход по оси Z, мм |
250 |
350 |
|
Поворот по оси А (ручной), град |
60 |
|
|
Поворот по оси В, град |
не ограничено |
|
|
Поворот по оси С, град |
±120 |
|
|
Количество управляемых осей, шт |
5 |
|
|
Максимальная частота вращения мотор-шпинделя, об/мин |
3600 |
|
|
Мощность главного привода, кВт |
2,7 |
|
|
Система управления |
FANUC / SIEMENS |
|
|
Мощность главного привода, кВт |
15 |
|
|
Максимальная частота вращения мотор-шпинделя, об/мин |
15000 (20000) |
|
|
Габариты станка: Длина х Ширина х Высота, мм |
2120х3460х2200 |
2400х3600х2200 |
|
Масса станка, кг |
7200 |
7800 |

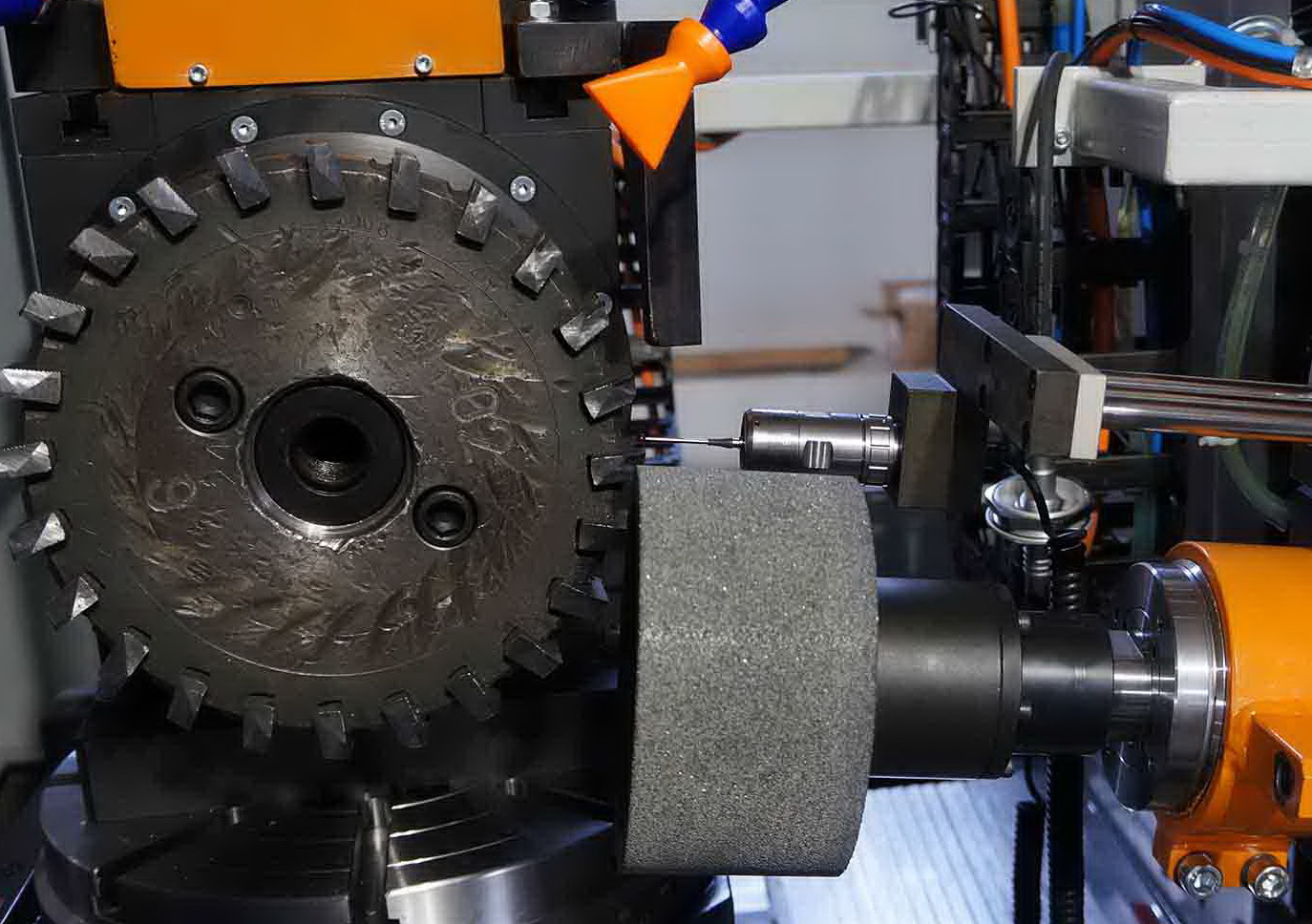

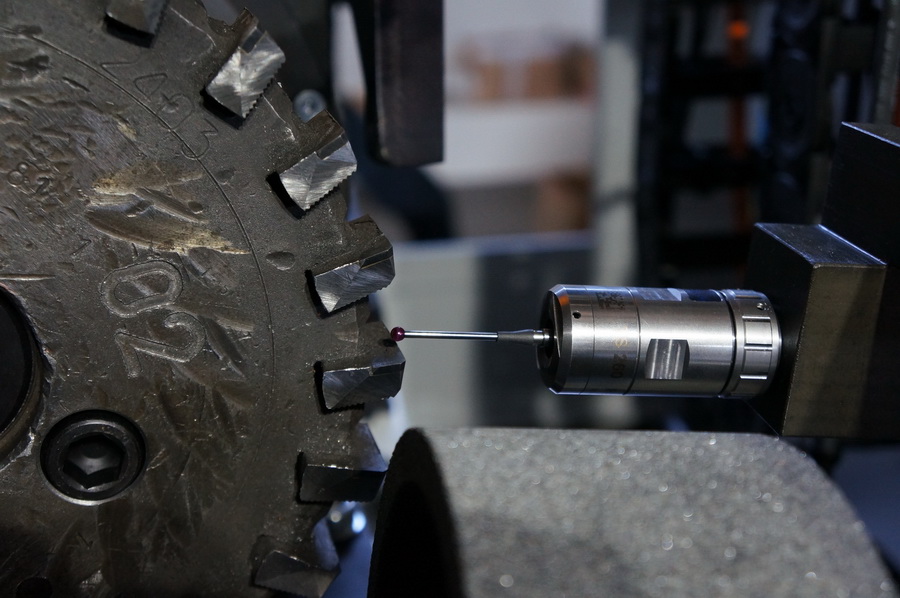

Станки заточные предназначены для заточки торцовых фрез диаметром от 80 до 350 мм с режущей частью из твердого сплава и быстрореза. Заточка производится торцом чашечного абразивного круга по задним поверхностям зубьев фрезы, с охлаждением или без. Параметры заточки - число зубьев, подача и число рабочих ходов предварительной обработки, подача и число рабочих ходов окончательной обработки, число ходов выхаживания - задаются оператором с панели управления.

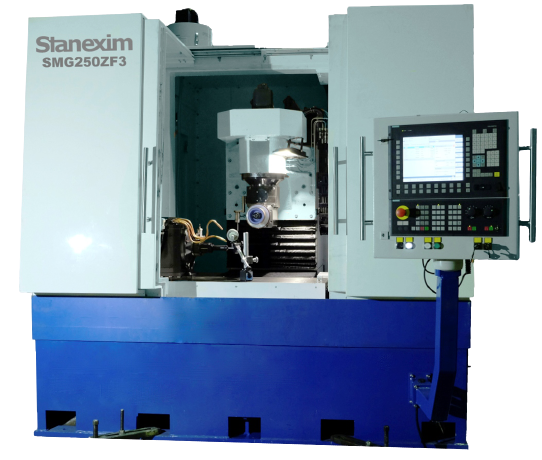

Базой станка является сварная станина, заполненная полимербетоном. На станине установлены продольный (ось X) и поперечный (ось Z) стол, перпендикулярно друг относительно друга в горизонтальной плоскости. На продольном столе установлена стойка вертикальная с бабкой шлифовальной. Бабка шлифовальная перемещается в вертикальной плоскости (ось Y) и поворачивается вокруг горизонтальной оси (установочное движение). На поперечном столе установлен стол поворотный с управляемой вертикальной осью вращения (ось B). На столе поворотном установлена бабка изделия с управляемой горизонтальной осью вращения шпинделя (ось C). На станке предусмотрена правка шлифовального круга при помощи алмазного карандаша. Станок оснащен ограждением кабинетного типа.
