Круглошлифовальные станки с ЧПУ
|
Модель |
SMG3010F3 |
SMG4022F3 |
SMG4025F3 |
|
Предельные размеры устанавливаемой заготовки в центрах: |
|
||
|
диаметр/длина, мм |
300/1000 |
400/2200 |
400/2500 |
|
Размеры шлифования, диаметр / длина MAX , мм |
250/900 |
400/2000 |
400/250 |
|
Минимальный обрабатываемый диаметр, мм |
20 |
50 |
60 |
|
Масса заготовки в центрах, MAX, кг |
100 |
500 |
1500 |
|
Размеры шлифовального круга, MAX: |
|
||
|
наружный диаметр/высота/внутренний диаметр, мм |
500/80/203 |
600/80/305 |
750/100/306 |
|
Угол поворота стола верхнего, MAX: |
|
||
|
по часовой/против часовой стрелки, град |
±5 |
±5 |
±5 |
|
Угол поворота шлифовальной бабки (ручной разворот), град |
±30 |
±30 |
±30 |
|
Мощность привода главного движения, не менее, кВт |
7.5 |
11 |
20 |
|
Частота вращения шпинделя, об/мин |
1150…2800 |
1200…2800 |
1200…2800 |
|
Частота вращения детали, об/мин |
20...280 |
20...280 |
20...280 |
|
Скорость резания, м/с |
до 50 |
до 50 |
до 50 |
|
Скорость установочных перемещений: |
|
||
|
продольное стола, м/мин |
6 |
4 |
6 |
|
поперечное шлифовальной бабки, м/мин |
6 |
4 |
6 |
|
Наибольшее перемещение: |
|
||
|
поперечное, мм |
400 |
400 |
400 |
|
продольного, мм |
1100 |
2300 |
2400 |
|
Дискретность перемещения по управляемым координатам: |
|
||
|
Z – продольное перемещение стола, мкм |
1 |
1 |
1 |
|
Х – поперечное перемещение шлифовальной бабки, мкм |
1 |
1 |
1 |
|
Габариты станка: Длина х Ширина х Высота, мм |
5500х4300х2400 |
6900х4200х2480 |
6900х4200х2480 |
|
Масса станка с приставным оборудованием, кг |
6000 |
12000 |
12000 |

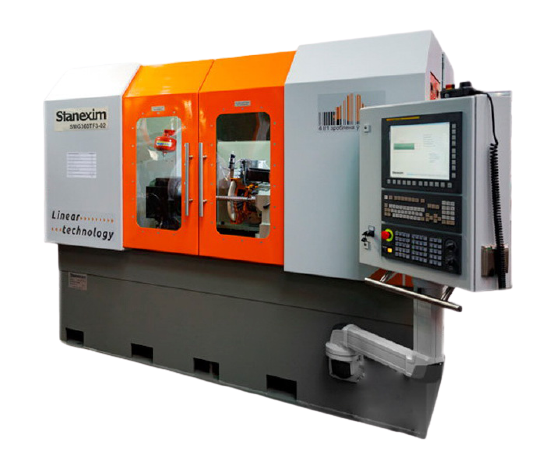

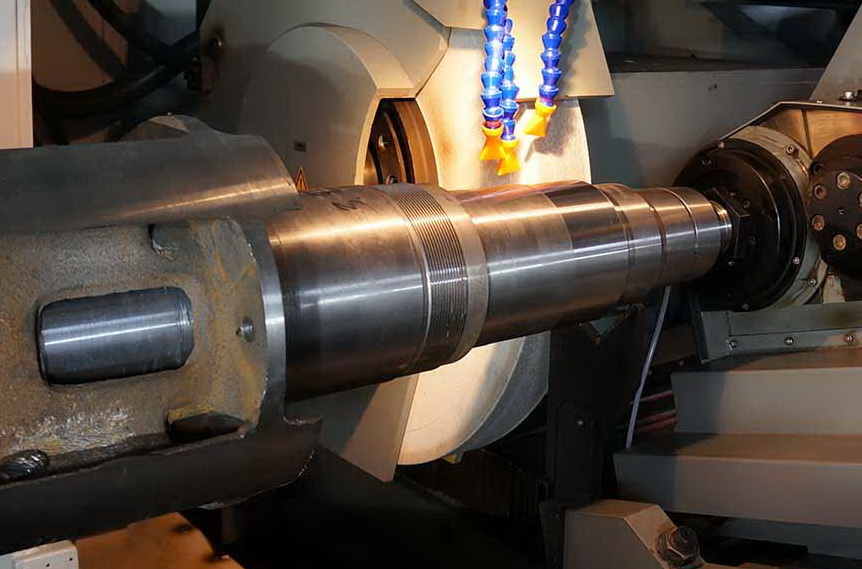

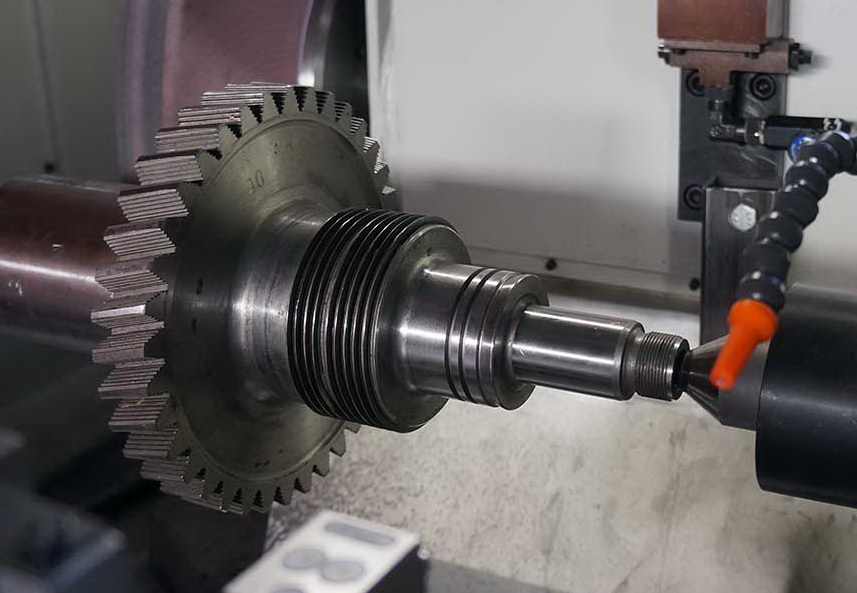

Специальные круглошлифовальные станки предназначены для прецизионного шлифования наружных цилиндрических поверхностей, торцовых поверхностей и радиусов перехода от диаметра к торцу в телах вращения (детали типа валы, оси, оправки и др.). Материал обрабатываемых деталей - сплавы на основе титана, коррозионностойкие и теплостойкие стали, жаропрочные сплавы на железоникелевой основе, металлокерамические покрытия. Область применения станка - предприятия разных отраслей промышленности с серийным и мелкосерийным производством.

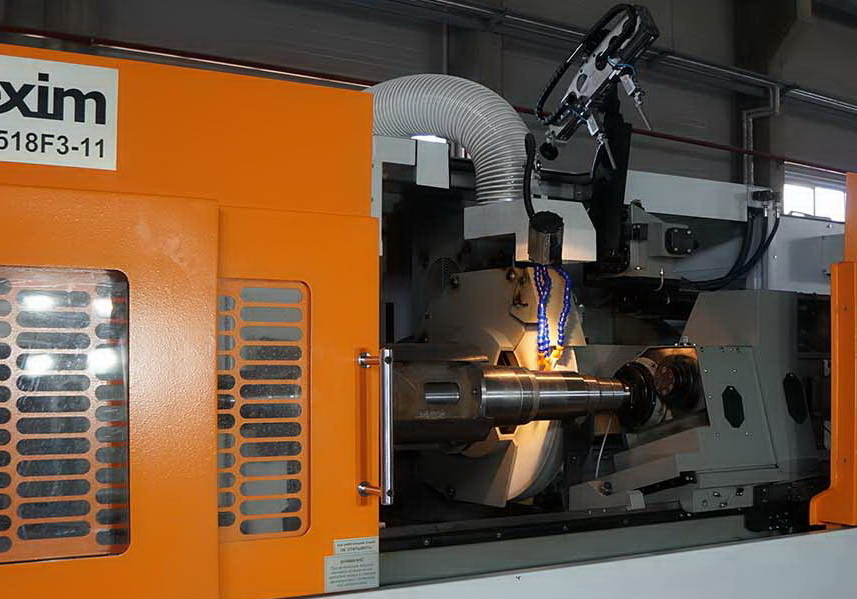

Станок имеет компоновку с перемещающимся вдоль оси детали подвижным столом (координата Z), на котором установлена обрабатываемая деталь, и перемещающейся в поперечном направлении (координата X) шлифовальной бабкой. Бабка передняя и бабка задняя крепятся на рабочей поверхности верхнего стола. Перемещение всех рабочих органов осуществляется посредством шариковинтовых пар. Обрабатываемая деталь устанавливается в центрах передней и задней бабок. Ориентация детали производится с помощью датчика касания. Обработка поверхностей и правка шлифовального круга производится в автоматическом режиме по управляющей программе, установка и снятие детали осуществляются вручную. Станок оснащен системой активного контроля, системой динамической балансировки шлифовального круга (MARPOSS, SBS). По расположению шлифовальной бабки станки могут быть левые, правые и прямые.
