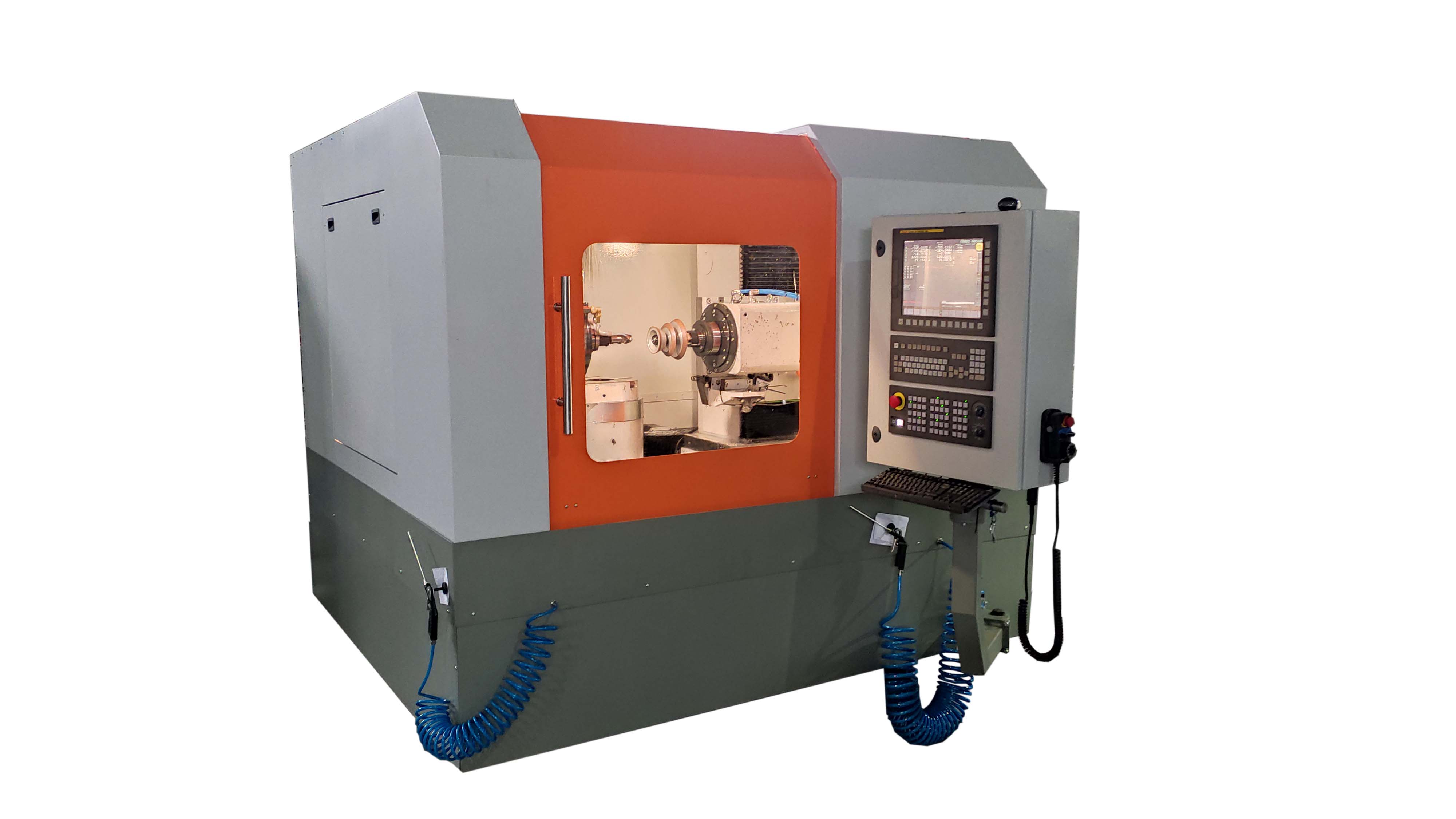

Шлифовально-заточные станки с ЧПУ
Модель |
SMG050ZF3 |
SMG250ZF3 |
Максимальный диаметр устанавливаемой заготовки, мм |
50 |
250 |
Максимальная длина устанавливаемой заготовки в центрах, мм |
150 |
385 |
Диапазон диаметров шлифовальных кругов, мм |
32…150 |
|
Диаметр правящего алмазного ролика, мм |
125 |
150 |
Ход по оси X, мм |
240 |
400 (630) |
Ход по оси Y, мм |
300 |
400 |
Ход по оси Z, мм |
250 |
320 |
Поворот по оси А, град |
не ограничено |
|
Поворот по оси В, град |
±120 |
±150 |
Количество управляемых осей, шт |
5 |
|
Система управления |
FANUC / SIEMENS |
|
Мощность главного привода, кВт |
15 |
|
Максимальная частота вращения мотор-шпинделя, об/мин |
15000 (20000) |
|
Габариты станка: Длина х Ширина х Высота, мм |
2120х3460х2200 |
4200х2600х2500 |
Масса станка, кг |
7200 |
9200 |

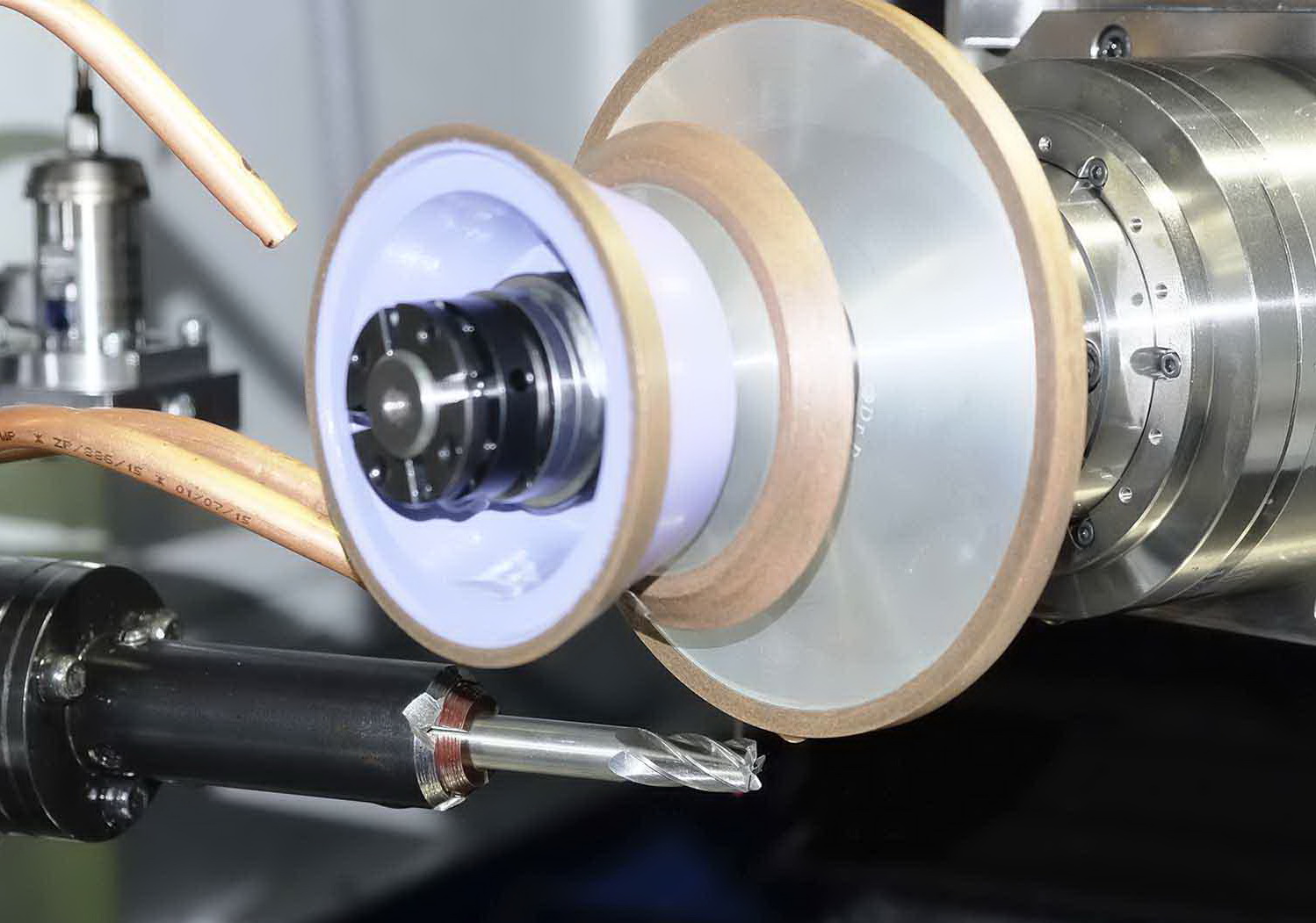

Шлифовально-заточные станки с ЧПУ предназначены для изготовления и заточки концевых цилиндрических, конических, радиусных, дисковых отрезных фрез, свёрл, метчиков, развёрток и т. д. Обработка производится высокостойкими алмазными, эльборовыми и абразивными шлифовальными кругами с применением смазочно-охлаждающей жидкости. C использованием дополнительных опций технологические возможности станка позволяют осуществлять операции шлифования профиля дисковых кулачков, бокового профиля червяков, зубошлифования цилиндрических зубчатых колёс, пазов делительных дисков и другие подобные операции.
Станок выполнен в горизонтальной компоновке. На станине спереди установлен продольный стол (ось X), на котором размещается бабка изделия (ось А) с обрабатываемой заготовкой. В задней части станины установлен стол поперечный (ось Z), на который монтируется вертикальная стойка. Шлифовальная бабка с горизонтальным шлифовальным шпинделем размещена сверху над изделием, с возможностью вертикального перемещения посредством суппорта (ось Y), а также поворота (ось В) вокруг вертикальной оси. Перемещения по осям X, Y, Z осуществляется от синхронных двигателей управляемых цифровыми приводами. На станках используются линейные направляющие качения со встроенной системой измерения. Система термостабилизации станка включает систему охлаждения для мотор-шпинделя и СОЖ.
