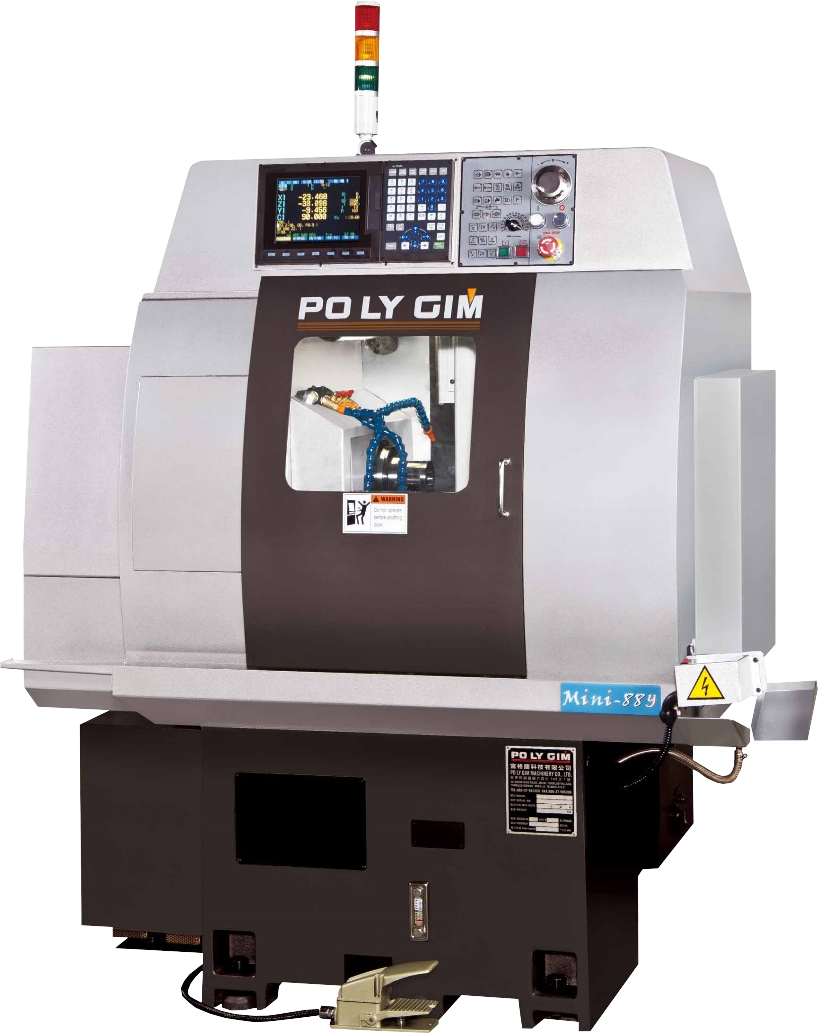

Станок серии MINI-88Y с осью Y
ФОТОГРАФИИ
| Модель |
MINI-88Y |
| Макс. диаметр обработки, мм |
25 |
| Макс. длина обработки, мм |
Ø прутка х 3 |
| Перемещение по оси Х, мм |
165 |
| Перемещение по оси Z, мм |
150 |
| Перемещение по оси Y, мм |
148 |
| Диаметр отверстия в шпинделе, мм |
34 |
| Максимальный диаметр прутка ,мм |
26 |
| Тип цанг для цангового патрона |
161Е/25мм |
| Мощность двигателя шпинделя, кВт |
2,2 |
| Мощность двигателей по осям X,Z,Y, кВт |
0,75 |
| Мощность двигателей приводного инструмента, кВт |
0,75 |
| Частота вращения шпинделя, об/мин. |
100-6000 |
| Частота вращения приводных инструментов, об/мин. |
200-6000 |
| Индексация шпинделя, град. |
5° / 0,001° (опция) |
| Ускоренное перемещение, м/мин |
18 |
| Количество инструментов для наружного точения |
6 |
| Размер инструментов для наружного точения, мм |
□ 12 х 12 х 100 |
| Количество осевых инструментов |
4 |
| Размер осевых инструментов, мм |
Ø20 |
| Макс. диаметр осевого сверления |
Ø20 |
| Макс. диаметр нарезаемой осевой резьбы |
М8 |
| Количество приводных осевых инструментов |
4 |
| Количество приводных радиальных инструментов |
4 |
| Размер приводного инструмента |
10мм (ER16) |
| Макс. диаметр сверления приводным инструментом, мм |
10 |
| Макс. диаметр нарезаемой резьбы приводным инструментом |
М8 |
| Точность позиционирования, мм |
+ 0,005 |
| Повторяемость, мм |
+ 0,003 |
| Габариты, мм |
1420 х 1210 х 1710 |
| Масса, кг |
1 158 |
