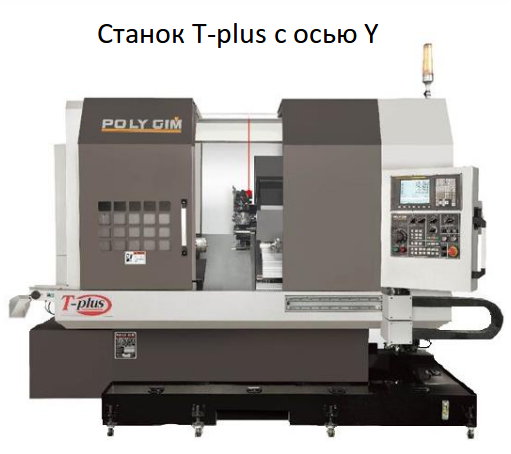

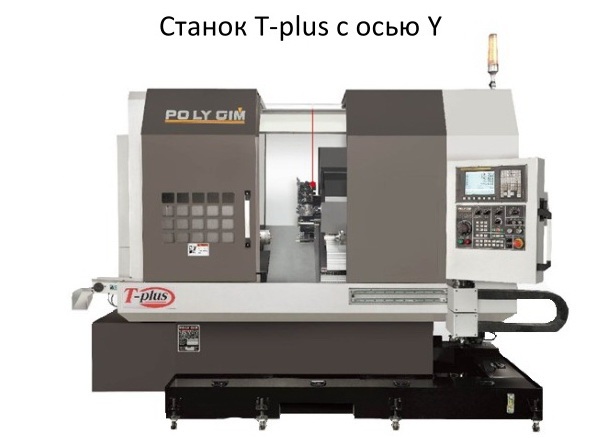

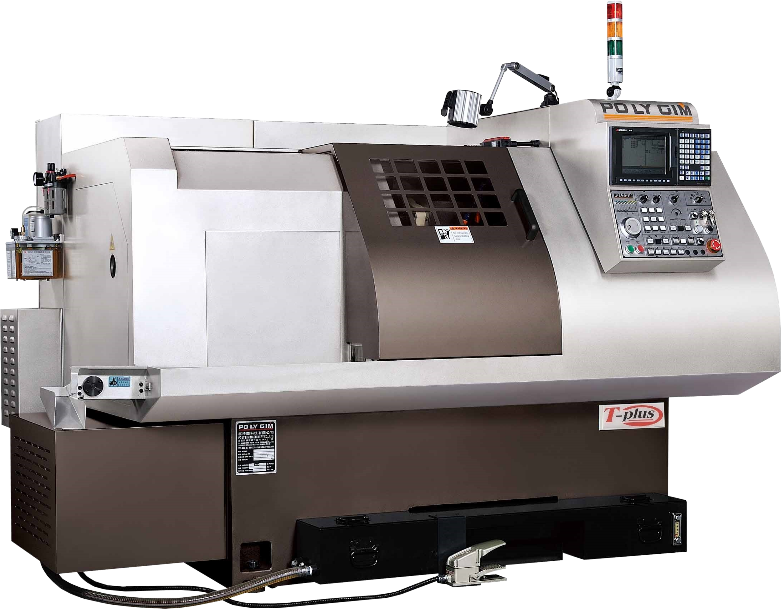

Токарные станки серии T-plus (опция ось Y)
ФОТОГРАФИИ
| Модель |
T-plus 42 |
T-plus 52 |
T-plus 60 |
| Макс. диаметр обработки, мм |
130 |
300 |
300 |
| Макс. длина обработки, мм |
400 |
||
| Перемещение по оси Х, мм |
200 / 150 (опция) |
||
| Перемещение по оси Z, мм |
480 / 400 (с задней бабкой) |
||
| Перемещение по оси Y, мм (опция) |
70 |
||
| Диаметр отверстия в шпинделе, мм |
55 |
60 |
88 |
| Максимальный диаметр прутка ,мм |
42 |
52 |
72/80 опц. |
| Торец шпинделя |
А2-5 |
А2-6 |
А2-6/А2-8 опц. |
| Размер зажимного патрона |
6" |
8" |
10"/12" |
| Мощность двигателя шпинделя, кВт |
7,5/11 |
||
| Частота вращения шпинделя, об/мин. |
100-6000 |
100-4000 |
100-3500 |
| Индексация шпинделя, град. |
5° / 0,001° (опция) |
||
| Ускоренное перемещение, м/мин |
18 |
||
| Количество позиций в рев.голове неприводная / приводная |
8-12/12 |
||
| Мощность двигателя приводной револьверной головы, кВт |
2,2/3.7 |
||

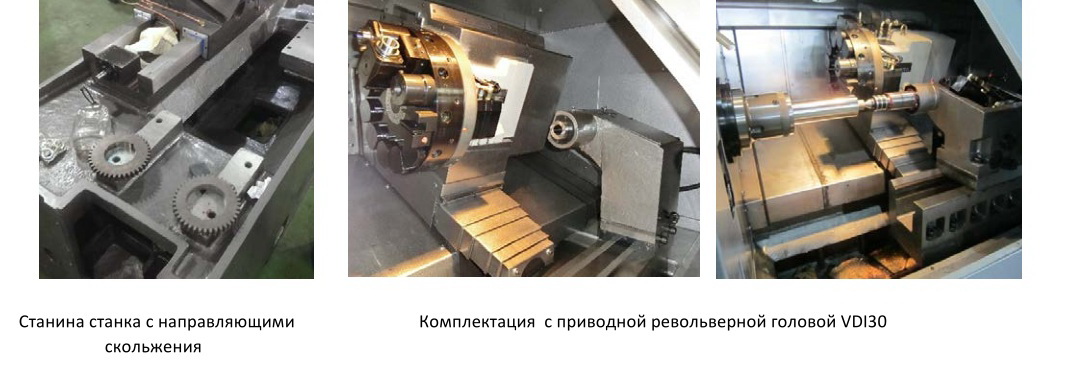

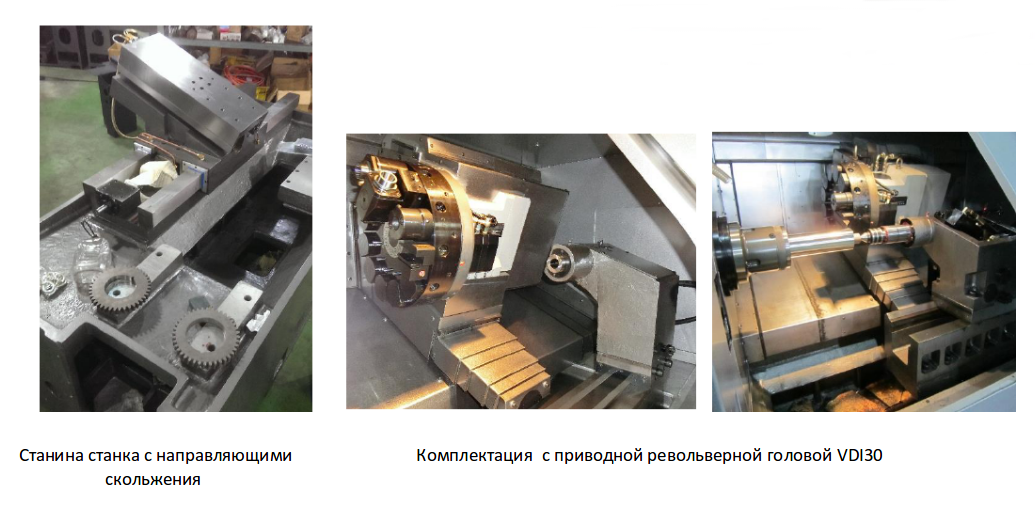

| Тип крепления приводного инструмента |
VDI30 / BMT-55 |
||
| Размер токарных державок, мм |
□ 25 /□ 20 прив. инст. |
□ 25 |
□ 25 |
| Размер осевых инструментов, мм |
Ø32 |
||
| Перемещение задней бабки |
430 |
||
| Конус пиноли задней бабки |
МТ4 |
||
| Диаметр пиноли задней бабки, мм |
75 |
||
| Точность позиционирования, мм |
+ 0,005 |
||
| Повторяемость, мм |
+ 0,003 |
||
| Габариты, мм (без струж.конвейера)/ с осью Y |
2570х1890х1840 /3000х2150х2000 |
||
| Масса, кг без оси Y / с осью Y |
3588/3788 |
3628/3828 |
3789/4000 |
