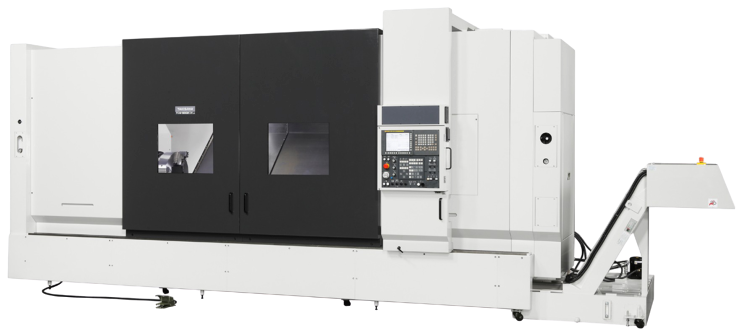

Жесткие токарные станки TAKISAWA cерии TG
Модель |
TG-4010 |
TG-4020 |
TG-4030 |
Максимальный Ø точения, мм |
710/710/650 |
710/710/650 |
710/710/650 |
Максимальная длина точения, мм |
1000 (А), 972 (Б), 859 (В) |
2100 (А), 2072 (Б), 1959 (В) |
3200(А), 3172 (Б), 3059 (В) |
Ø сквозного отверстия шпинделя, мм |
131 (А), 185 (Б), 275 (В) |
131 (А), 185 (Б), 275 (В) |
131 (А), 185 (Б), 275 (В) |
Обороты основного шпинделя, об/мин |
1200 [OP. 2000] (A), 1000 (B), 750 (C) |
1200 [OP. 2000] (A), 1000 (B), 750 (C) |
1200 [OP. 2000] (A), 1000 (B), 750 (C) |
Револьверная головка, шт |
T10/T12/T10 |
T10/T12/T10 |
T10/T12/T10 |
Двигатель основного шпинделя, кВт |
35/26/22 [OP. 37/30] |
35/26/22 [OP. 37/30] |
35/26/22 [OP. 37/30] |
Вес станка, кг |
15500 |
18000 |
20500 |
Модель |
TG-4010CM |
TG-4020CM |
TG-4030CM |
Максимальный Ø точения, мм |
580 |
580 |
580 |
Максимальная длина точения, мм |
858 (А), 830 (Б), 717 (В) |
1958 (А), 1930 (Б), 1817 (В) |
3058(А), 3030 (Б), 2917 (В) |
Ø сквозного отверстия шпинделя, мм |
131 (А), 185 (Б), 275 (В) |
131 (А), 185 (Б), 275 (В) |
131 (А), 185 (Б), 275 (В) |
Обороты основного шпинделя, об/мин |
1200 [OP. 2000] (A), 1000 (B), 750 (C) |
1200 [OP. 2000] (A), 1000 (B), 750 (C) |
1200 [OP. 2000] (A), 1000 (B), 750 (C) |
Скорость вращения инструмента, об/мин |
3000 |
3000 |
3000 |
Револьверная головка, шт |
T12 |
T12 |
T12 |
Двигатель основного шпинделя, кВт |
35/26/22 [OP. 37/30] |
35/26/22 [OP. 37/30] |
35/26/22 [OP. 37/30] |
Роторный инструмен.двигатель, кВт |
11/7.5/5.5 |
11/7.5/5.5 |
11/7.5/5.5 |
Вес станка, кг |
15800 |
18300 |
20800 |
Модель |
TG-6010 |
TG-6020 |
TG-6030 |
Максимальный Ø точения, мм |
760/760/730 |
760/760/730 |
760/760/730 |
Максимальная длина точения, мм |
1031 |
2031 |
4031 |
Ø сквозного отверстия шпинделя, мм |
131(A), 185(B), 275(C), 375(D) |
131(A), 185(B), 275(C), 375(D) |
131(A), 185(B), 275(C), 375(D) |
Обороты основного шпинделя, об/мин |
1200 [OP. 2000](A), 1000 (B), 750( C), 500 (D) |
1200 [OP. 2000](A), 1000 (B), 750( C), 500 (D) |
1200 [OP. 2000](A), 1000 (B), 750( C), 500 (D) |
Револьверная головка, шт |
T8/T10/T12 |
T8/T10/T12 |
T8/T10/T12 |
Двигатель основного шпинделя, кВт |
37/30 [OP. 45/37] |
37/30 [OP. 45/37] |
37/30 [OP. 45/37] |
Вес станка, кг |
15500 |
18000 |
20500 |
Модель |
TG-6010CM |
TG-6020CM |
TG-6030CM |
Максимальный Ø точения, мм |
750 |
750 |
750 |
Максимальная длина точения, мм |
1031 |
2031 |
3031 |
Ø сквозного отверстия шпинделя, мм |
131(A), 185(B), 275(C), 375(D) |
131(A), 185(B), 275(C), 375(D) |
131(A), 185(B), 275(C), 375(D) |
Обороты основного шпинделя, об/мин |
1200 [OP. 2000](A), 1000 (B), 750( C), 500 (D) |
1200 [OP. 2000](A), 1000 (B), 750( C), 500 (D) |
1200 [OP. 2000](A), 1000 (B), 750( C), 500 (D) |
Скорость вращения инструмента, об/мин |
3000 |
3000 |
3000 |
Револьверная головка, шт |
T12 |
T12 |
T12 |
Двигатель основного шпинделя, кВт |
37/30 [OP. 45/37] |
37/30 [OP. 45/37] |
37/30 [OP. 45/37] |
Двигатель вращающегося инструм., кВт |
11/5,5 |
11/5,5 |
11/5,5 |
Вес станка, кг |
15800 |
18300 |
20800 |
А, В, С, D – тип шпинделя
