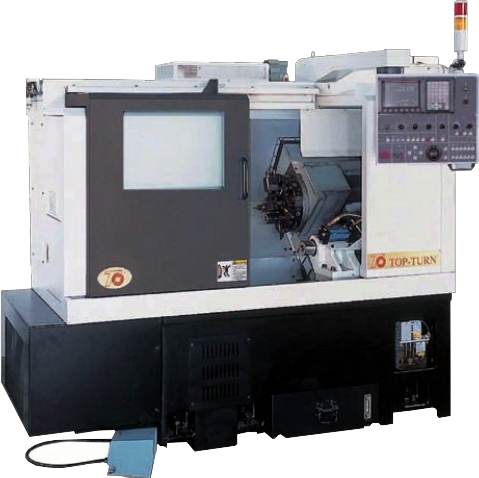

Токарные станки серии CNC-S15/CNC-S16С
|
МОДЕЛЬ |
|
CNC-S15 |
CNC-S16С |
|
Макс.диаметр вращения над станиной |
мм |
Ø 400 |
Ø 400 |
|
Макс.диаметр обработки |
мм |
Ø 250 |
Ø 250 |
|
Макс.длина обработки |
мм |
305 |
330 |
|
Расстояние между центрами |
мм |
520 |
570 |
|
Диаметр гидравлического патрона |
мм |
6” |
6” |
|
ШПИНДЕЛЬ |
|
|
|
|
Макс. частота вращения |
об/мин |
6000 |
6000 |
|
Торец шпинделя |
|
А2-5 |
А2-5 |
|
Привод шпинделя |
кВт(ЛС) |
7.5/11 (10/15) |
7.5/11 (10/15) |
|
Диаметр отверстия в шпинделе |
мм |
Ø 55 |
Ø 55 |
|
Диаметр прутка |
мм |
Ø 42 |
Ø 42 |
|
РЕВОЛЬВЕРНАЯ ГОЛОВКА |
|
|
|
|
Тип |
|
гидравлическая |
приводная |
|
Кол-во инструментальных позиций |
|
8 |
VDI20 x 12T [опц. VDI 30 x 8T] |
|
Сечение хвостовика |
мм |
□ 20 |
□ 16 [□ 20] |
|
Макс. диаметр инструмента |
мм |
Ø 25 |
Ø 25 [Ø 32] |
|
ОСЬ Х |
|
|
|
|
Перемещение |
мм |
145 (20+125) |
165 (20+145) |
|
Ускоренное перемещение |
м/мин |
20 |
20 |
|
Диаметр ШВП* шаг |
мм |
Ø 25*P10 |
Ø 25*P10 |
|
ОСЬ Z |
|
|
|
|
Перемещение |
мм |
350 |
380 |
|
Ускоренное перемещение |
м/мин |
20 |
20 |
|
Диаметр ШВП* шаг |
мм |
Ø 32*P10 |
Ø 32*P10 |
|
ГИДРАВЛИЧЕСКАЯ СИСТЕМА |
|
|
|
|
Емкость бака |
л |
60 |
60 |
|
Привод гидравлической системы |
кВт(ЛС) |
1.46 (2) |
1.46 (2) |
|
СИСТЕМА ОХЛАЖДЕНИЯ |
|
|
|
|
Емкость бака |
л |
65 |
65 |
|
Привод системы охлаждения |
ЛС |
1/4 |
1/4 |
|
ЗАДНЯЯ БАБКА |
|
|
|
|
Перемещение |
мм |
400 |
400 |
|
Диаметр пиноли |
мм |
Ø 70 |
Ø 70 |
|
Перемещение пиноли |
мм |
65 |
65 |
|
Внутренний конус пиноли |
|
MT#4 |
MT#4 |
|
ГАБАРИТЫ СТАНКА (без конвейера для стружки) |
|
|
|
|
д х ш х в |
см |
210 x 155 x 180 |
220 x 155 x 180 |
|
Масса станка |
кг |
2550 |
2350 |
