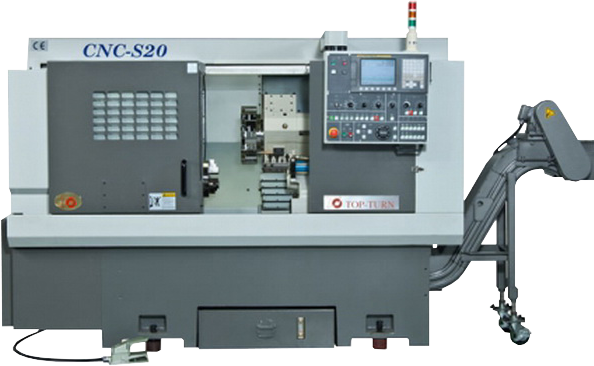

Токарные станки серии CNC-S20/CNC-S20С
|
МОДЕЛЬ |
|
CNC-S20 |
CNC-S20С |
|
Макс.диаметр вращения над станиной |
мм |
Ø 560 |
Ø 560 |
|
Макс.диаметр обработки |
мм |
Ø 280 |
Ø 280 |
|
Макс.длина обработки |
мм |
560 |
520 |
|
Расстояние между центрами |
мм |
800 |
800 |
|
Диаметр гидравлического патрона |
мм |
8” [опц.10”] |
8” [опц.10”] |
|
ШПИНДЕЛЬ |
|
|
|
|
Макс.частота вращения |
об/мин |
4000 [3200] |
4000 [3200] |
|
Торец шпинделя |
|
А2-6 |
А2-6 |
|
Привод шпинделя |
кВт(ЛС) |
11/15 (15/20) |
11/15 (15/20) |
|
Диаметр отверстия в шпинделе |
мм |
Ø 75 |
Ø 75 |
|
Диаметр прутка |
мм |
Ø 52 [Ø 62] |
Ø 52 [Ø 62] |
|
РЕВОЛЬВЕРНАЯ ГОЛОВКА |
|
|
|
|
Тип |
|
гидравлическая |
приводная |
|
Кол-во инструментальных позиций |
|
10 |
VDI 30 x 12T |
|
Сечение хвостовика |
мм |
□ 25 |
□ 20 |
|
Макс. диаметр инструмента |
мм |
Ø 40 |
Ø 32 |
|
ОСЬ Х |
|
|
|
|
Тип направляющих |
|
Линейные (роликовые) |
Линейные (роликовые) |
|
Перемещение |
мм |
200 |
200 |
|
Ускоренное перемещение |
м/мин |
20 |
20 |
|
Диаметр ШВП* шаг |
мм |
Ø 32*P10 |
Ø 32*P10 |
|
ОСЬ Z |
|
|
|
|
Тип направляющих |
|
Линейные (роликовые) |
Линейные (роликовые) |
|
Перемещение |
мм |
730 |
730 |
|
Ускоренное перемещение |
м/мин |
20 |
20 |
|
Диаметр ШВП* шаг |
мм |
Ø 40*P10 |
Ø 40*P10 |
|
ГИДРАВЛИЧЕСКАЯ СИСТЕМА |
|
|
|
|
Емкость бака |
л |
65 |
65 |
|
Привод гидравлической системы |
кВт(ЛС) |
1.46 (2) |
1.46 (2) |
|
СИСТЕМА ОХЛАЖДЕНИЯ |
|
|
|
|
Емкость бака |
л |
65 |
65 |
|
Привод системы охлаждения |
ЛС |
1/4 |
1/4 |
|
ЗАДНЯЯ БАБКА |
|
|
|
|
Перемещение |
мм |
540 |
540 |
|
Диаметр пиноли |
мм |
Ø 75 |
Ø 75 |
|
Перемещение пиноли |
мм |
90 |
90 |
|
Внутренний конус пиноли |
|
MT#4 |
MT#4 |
|
ГАБАРИТЫ СТАНКА (без конвейера для стружки) |
|
|
|
|
д х ш х в |
см |
243 x 148 x 175 |
248 x 148 x 175 |
|
Масса станка |
кг |
4000 |
4000 |
*Обратите внимание, что все спецификации могут быть изменены без предварительного уведомления.
