Станок для глубинной шлифовки с ЧПУ
|
Модель |
SMG050PF3 |
|
Габариты продольного стола: Длина х Ширина, мм |
1250х500 |
|
Ход по оси Х (продольный) (не менее), мм |
1000 |
|
Максимальная скорость перемещения по оси Х, м/мин |
40 |
|
Ход по оси Y (вертикальный), (не менее), мм |
550 |
|
Максимальная скорость перемещения по оси Y, м/мин |
6 |
|
Ход по оси Z (поперечный) (не менее), мм |
520 |
|
Максимальная скорость перемещения по оси Z, м/мин |
10 |
|
Точность позиционирования по линейным осям, мкм |
±2 |
|
Дискретность задания перемещения, мкм |
1 |
|
Мощность мотор-шпинделя, кВт |
27 |
|
Максимальная частота вращения мотор-шпинделя, об/мин |
до 24000 |
|
Конус шлифовального шпинделя |
HSK A63 |
|
Диаметр алмазного ролика, мм |
100…130 |
|
Посадочный диаметр алмазного ролика |
52Н5 |
|
Высота алмазного ролика, мм |
7…60 |
|
Размеры шлифовального круга: |
|
|
диапазон наружных диаметров, мм |
150…300 |
|
высота, мм |
5…55 |
|
внутренний диаметр, мм |
20…76 |
|
Показатели силовой характеристики станка: |
|
|
род тока привода главного движения |
3-х фазный |
|
напряжение, В |
380±10% |
|
частота тока, Гц |
50±1 |
|
Система ЧПУ |
SIEMENS/FANUC |
|
Габариты станка: Длина х Ширина х Высота, мм |
5200х3600х3000 |
|
Масса станка, кг |
12000 |

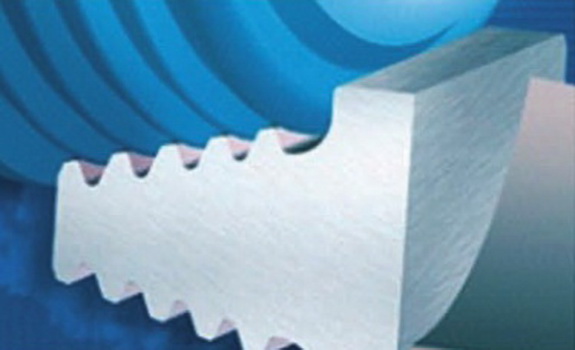

Станок для глубинной шлифовки с ЧПУ предназначен для обработки методом высокоскоростного глубинного шлифования прецизионных поверхностей лопаток газотурбинных двигателей эльборовыми и алмазными кругами на твердой керамической связке, однослойными эльборовыми и алмазными кругами на гальванической связке в среде масляной СОЖ.
Базой станка является Т-образная литая станина, на которой установлены основные узлы станка. По передней станине перемещается платформа (ось Х). Перпендикулярно ей на задней станине монтируются литые кронштейны с приводом (ось Z), несущие колонну (ось Y). На продольном столе может быть установлен двухосевой глобусный стол. Станок имеет ограждение кабинетного типа. Доступ в рабочую зону обеспечивают раздвижные двери. Станок оснащен системой отсоса аэрозолей из рабочей зоны станка.
